Hướng dẫn cài đặt biến tần INVT GD270 điều khiển 4 bơm điều áp luân phiên

Tính năng điều khiển luân phiên điều áp đa bơm của biến tần GD270

Với các tính năng nâng cao và tối ưu cho các ứng dụng bơm quạt như: Hệ thống tưới tiêu, hệ thống xử lý nước thải, HVAC…Biến tần INVT GD270 có dải công suất rộng, mức độ bảo vệ đa dạng, tính năng linh hoạt, phù hợp nhiều loại motor và vận hành dễ dàng.

Một trong những điểm nổi bật nhất của biến tần GD270 là chức năng điều khiển luân phiên điều áp đa bơm…

Cài đặt Biến tần INVT GD270 giúp điều khiển hệ thống bơm ổn áp, luân phiên và khởi động mềm khi thêm hoặc giảm các bơm, điều khiển tối đa 2 (+2 bơm khi có module I/O Card) tích hợp điều khiển FID.

Chế độ gọi bơm chính, bơm phụ hỗ trợ lên đến 8 bơm khi gắn Card I/O, cân bằng thời gian vận hành các bơm, giám sát và điều khiển theo thời gian thực.

Xem thêm:

HƯỚNG DẪN KHÔI PHỤC CÀI ĐẶT CHO BIẾN TẦN INVT

Hướng dẫn cài đặt biến tần INVT GD270 cơ bản nhất

Tổng quan hệ thống GD270 điều khiển 4 bơm luân phiên điều áp

Tên sản phẩm	Hình ảnh
Biến tần INVT GD270

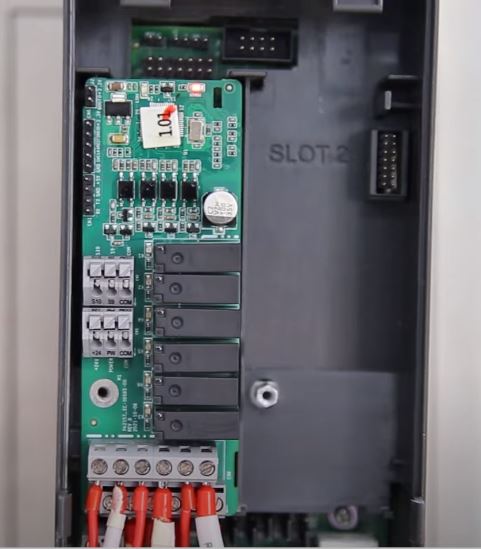

Card EC-503-00
Motor bơm
Các khởi động từ

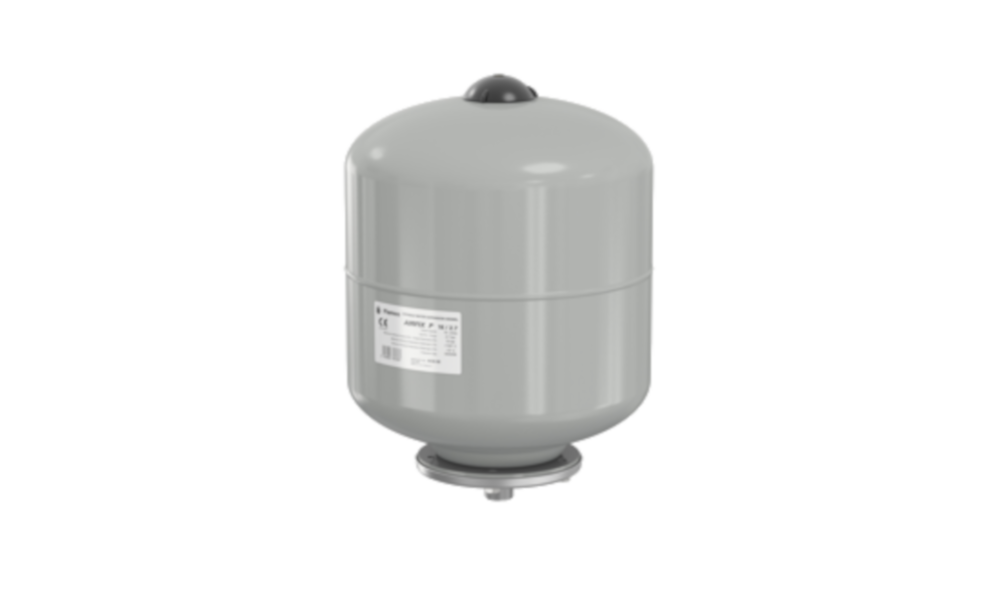

Bình tích áp

Hướng dẫn truy cập và cài đặt thông số biến tần GD270 trên Keypad

B1: Khai báo thông số Motor

Đây là giao diện Keypad của biến tần GD270. Trong bài viết này, chúng ta sử dụng loại motor không đồng bộ. Vì vậy chúng ta chọn P02.00: Type of motor 1 -> 0: Asynchronous motor.

Tiếp theo, lần lượt nhập vào công suất motor (P02.01), tần số định mức (P02.02), tốc độ định mức (P02.03), điện áp định mức (P02.04), dòng điện định mức P02.05.

Sau khi hoàn thành cài đặt thông số motor, bấm RPG 2 lần để thoát ra ngoài giao diện chính.

B2: Khai báo thông số cơ bản

• Chọn P00.18 -> 1: Reest các thông số về giá trị mặc định của nhà sản xuất
• Chọn P00.00 -> 2: Chế độ V/F
• Chọn P00.01 -> 1: Chọn lệnh chạy dừng từ Terminal

Tiếp tục cài đặt các thông số:

• P00.03 -> 50: Tần số MAX, phải đặt lớn hơn hoặc bằng tần số định mức của motor
• P00.04 -> 50: Tần số ngưỡng trên
• P00.05 -> 15: Tần số ngưỡng dưới
• P05.24 -> 2: Giới hạn điện áp dưới của Al1
• P05.26 -> 10: Giới hạn điện áp trên của Al1

Sau đó cài đặt cấm bơm:

• P05.01 -> 104 : Cấm bơm A
• P05.02 -> 105 : Cấm bơm B
• P05.03 -> 106 : Cấm bơm C
• P05.04 -> 107 : Cấm bơm D
• Chọn P05.50 -> 1: Xác định loại tín hiệu Al1. Bấm PRG 2 lần để thoát ra ngoài giao diện.

B3: Khai báo thông số CARD EC-503-00

Chọn P25.05 -> 1: Chạy bơm

Sau đó, vào nhóm thông số P.26 để kết nối bơm với biến tần (Card EC-IO503-00)

• P26.06 -> 57: Kết nối bơm A với biến tần
• P26.06 -> 58: Kết nối bơm B với biến tần
• P26.06 -> 59: Kết nối bơm C với biến tần
• P26.06 -> 60: Kết nối bơm D với biến tần

Sơ đồ đấu nối

B4: Khai báo thông số HVAC

Nhấn P90.00 -> 0: Chọn đơn vị Mpa. Sau đó lần lượt nhập các giá trị:

Cài đặt biến tần INVT GD270 nhận tín hiệu từ cảm biến áp suất lắp trên đường ống chính và tự động điều chỉnh tần số, từ đó thay đổi tốc độ bơm. Vì thế, việc ổn định áp lực trên đường ống được xử lý dễ dàng thông qua chức năng PID của biến tần GD270.

Khi nhu cầu sử dụng nước cao (thiếu áp) thì biến tần GD270 sẽ gọi thêm bơm và tự động điều khiển bơm chạy để duy trì áp lực.

Ngược lại, khi nhu cầu sử dụng nước thấp (dư áp), biến tần GD270 sẽ bớt bơm để duy trì áp lực hoặc ngủ đông. Biến tần GD270 tích hợp sẵn nhiều chức năng thông minh kết hợp điều khiển ổn áp, luân phiên và khởi động mềm khi thêm hoặc giảm các bơm, cân bằng thời gian vận hành (chống gỉ sét) các bơm, giám sát và điều khiển mức nước cấp ngăn bơm chạy không tải, điều áp theo thời gian thực (giờ cao điểm và thấp điểm) nhắm tối ưu khả năng tiết kiệm điện.
