Điện trở xả cho Biến tần

Liên hệ

Điện trở xả được áp dụng trong việc nhanh chóng giảm tốc độ, định vị và hệ thống phanh của động cơ, biến tần. Điện trở xả được ứng nhiều trong hệ thống cẩu trục, thang hàng điều chỉnh đa cấp tốc độ, tăng năng suất hoạt động và vận hành êm ái hơn. Ứng dụng phù hợp trong ngành thang máy, xây dựng, băng tải lớn, cầu trục, tháp trục, vắt ly tâm…

  • 02257.105.666
  • kinhdoanh.hoanggia@gmail.com

Giới thiệu về Điện trở xả cho biến tần / Điện trở xả là gì ?

Điện trở xả (điện trở thắng, điện trở hãm) là một bộ phận quan trọng trong ứng dụng điều khiển động cơ, được áp dụng trong việc nhanh chóng giảm tốc độ như vắt ly tâm, nâng hạ, cầu trục, cổng trục, các tải có quán tính lớn, định vị và hệ thống phanh. Do quán tính lớn của tải, khi phanh, động lực/động năng sẽ được chuyển đổi thành năng lượng điện/nhiệt năng, và sau đó động cơ chuyển thành máy phát điện. Tình trạng này sẽ dẫn tới :

  • Làm cháy động cơ :  Điện áp trả ngược này có có thể gây hư hỏng cho các thiết bị điều khiển và làm nóng, gây cháy nổ động cơ nếu không có điện trở xả.
  • Gây nổ biến tần : Điện áp được trả ngược lại, ở DC main bus (bộ phận của biến tần) điện áp sẽ tăng lên . Sẽ rất nguy hiểm nếu năng lượng này cứ tồn tại mà không bị triệt tiêu, chúng sẽ quay ngược lại đánh thủng DC Bus và gây cháy nổ IGBT, tụ nạp… của biến tần.

Như vậy, để tránh tình trạng lỗi trên được, ta giải quyết bằng tải điện trở xả vào mạch điều khiển động cơ hoặc biến tần. Lúc này điện năng dư thừa sẽ được chuyển thành nhiệt năng tiêu tán năng lượng, tỏa ra môi trường đồng thời cũng có tác dụng hãm động cơ, ngăn ngừa bị lỗi quá áp cho biến tần.

Các loại điện trả xả trên thị trường hiện nay

Công ty Tự động hóa Hoàng Gia (HGAutomation) cung cấp các loại điện trở xả vỏ nhôm ứng dụng lắp đặt cho biến tần, động cơ, Servo, thiết bị công nghiệp

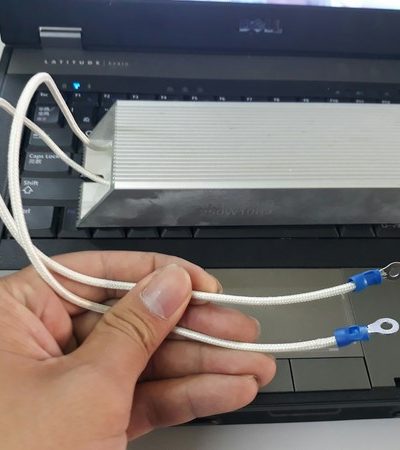

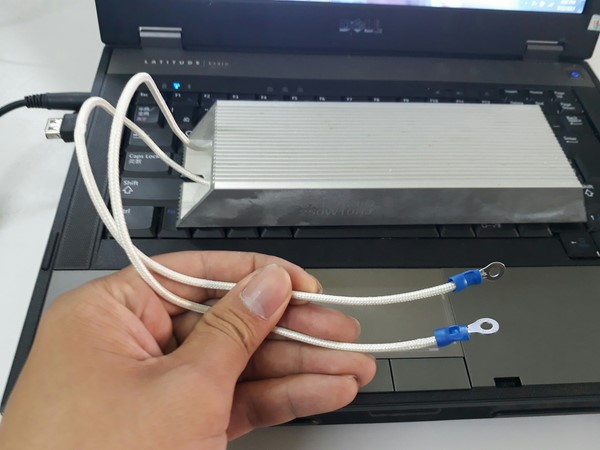

Điện trở xả vỏ nhôm cho Biến Tần – HGAutomation

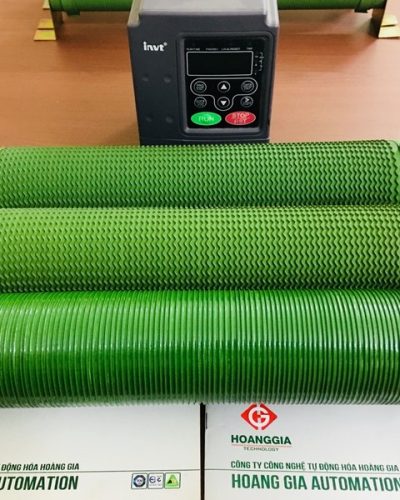

Công ty Tự động hóa Hoàng Gia (HGAutomation) cung cấp các loại điện trở xả ứng dụng lắp đặt cho biến tần, động cơ, Servo, thiết bị công nghiệp

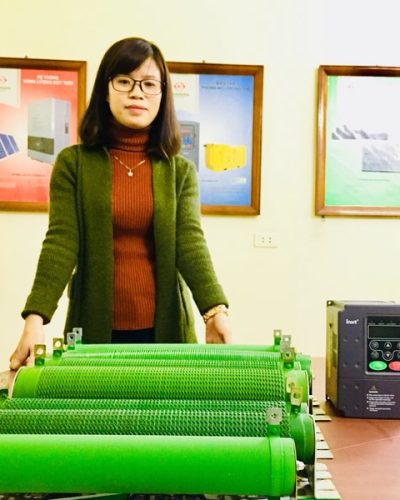

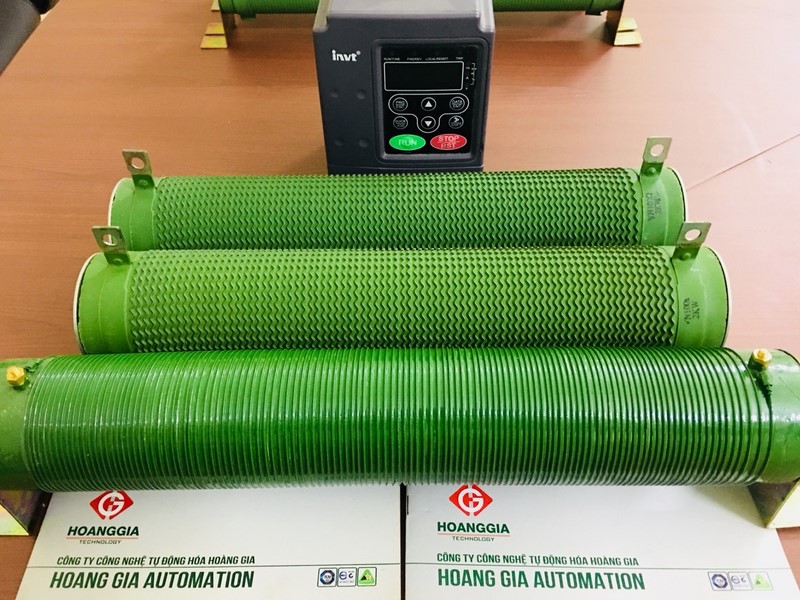

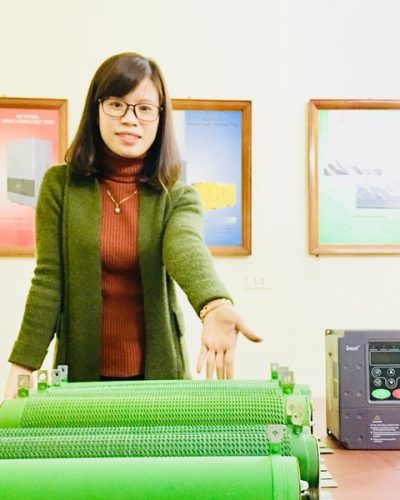

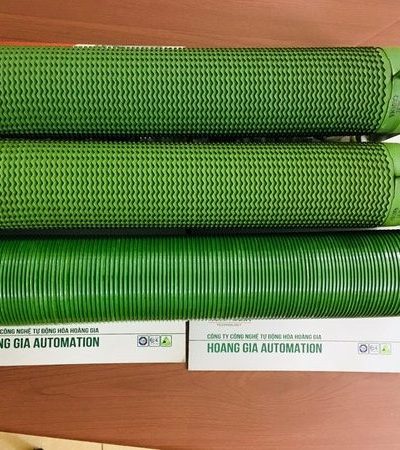

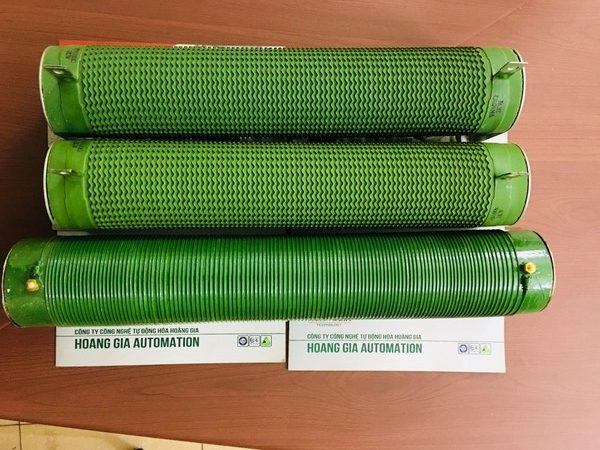

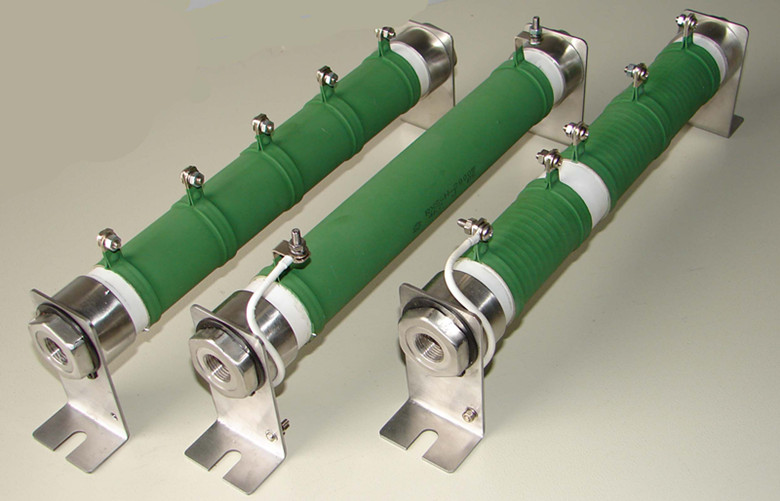

Điện trở xả vỏ sứ xanh cho Biến Tần – HGAutomation

Trên thị trường tự động hóa công nghiệp hiện nay, phổ biến 2 loại điện trả xả được làm từ chất liệu điện trở xả gốm sứ xanhđiện trở xả nhôm. Ngoài ra còn có các loại tủ trở kháng, lắp đặt cho các động cơ ứng dụng quán tính lớn, tuy nhiên giá thành khá cao, ít phổ biến do đa số là đặt thiết kế riêng.

Thông số điện trả xả

Chi tiết trong tab Thông số điện trở xả

 Biến tần INVT tích hợp sẵn điện trở thắng Braking Unit.

Một số model biến tần INVT như GD20, GD200A, CHF100A, GD35, GD300 đều tích hợp sẵn bộ hãm DBU, điện trở thắng Braking Unit trong biến tần. Với công suất nhỏ, người dùng không cần phải đầu tư thêm điện trở xả. Thông thường, với công suất lớn, so với chi phí đầu tư biến tần thì chi phí lắp thêm điện trở xả sẽ tăng lên không nhiều.

Như vậy, với người dùng sử dụng biến tần INVT đã tiết kiệm được một khoảng chi phí đáng kể, so với các hãng biến tần khác không tích hợp điện trở thắng.

Cách lựa chọn điện trả xả cho Biến tần INVT

Để quý khách hàng hình dung một cách đơn giản, ta tưởng tượng điện trở xả chính là cái bình, khi điện áp trên DC bus vượt ngưỡng sẽ đổ ra cái bình đó. Điện trở xả có thông số chính là Điện trở Ohm (là cổ bình), Công suất W (là bình chứa).
  • Nếu ta chọn thông số Điện trở Ohm lớn hơn thông số hãng đưa ra quá nhiều thì biến tần xả chậm, điện áp DC Bus sẽ không được tiêu hao hết nên gây quá áp, báo lỗi OV (Over Volt).
  • Nếu ta chọn Điện trở Ohm quá nhỏ thì gây ra tình trạng xả quá nhanh, bị quá tải OL (Over Load) gây ra cháy điện trở xả.
⇒ Do vậy nên chọn thông số Điện trở Ohm (cổ bình) như nhà sản xuất đề nghị,
Còn Công suất W (bình chứa) tùy theo ứng dụng.
  • Nếu Công suất W của điện trở nếu nhỏ hơn định mức sẽ gây nóng điện trở xả, lâu dần sẽ đứt dây gây ra chập cháy.
  • Nếu một số ứng dụng có độ xả lớn thì có thể lấy công suất trên 1,2,3 cấp so với tài liệu hướng dẫn.

⇒ Vì vậy nên chọn thông số Công suất W (bình chứa) bằng hoặc cao hơn công suất quy định.

Với các biến tần, động cơ công suất lớn, các điện trả xả nhỏ có thể được lắp đặt nối tiếp hoặc song song sao cho điện trở tổng và công suất tổng có thông số phù hợp thông số quy định

Công ty Tự động hóa Hoàng Gia (HGAutomation) cung cấp các loại điện trở xả ứng dụng lắp đặt cho biến tần, động cơ, Servo, thiết bị công nghiệp

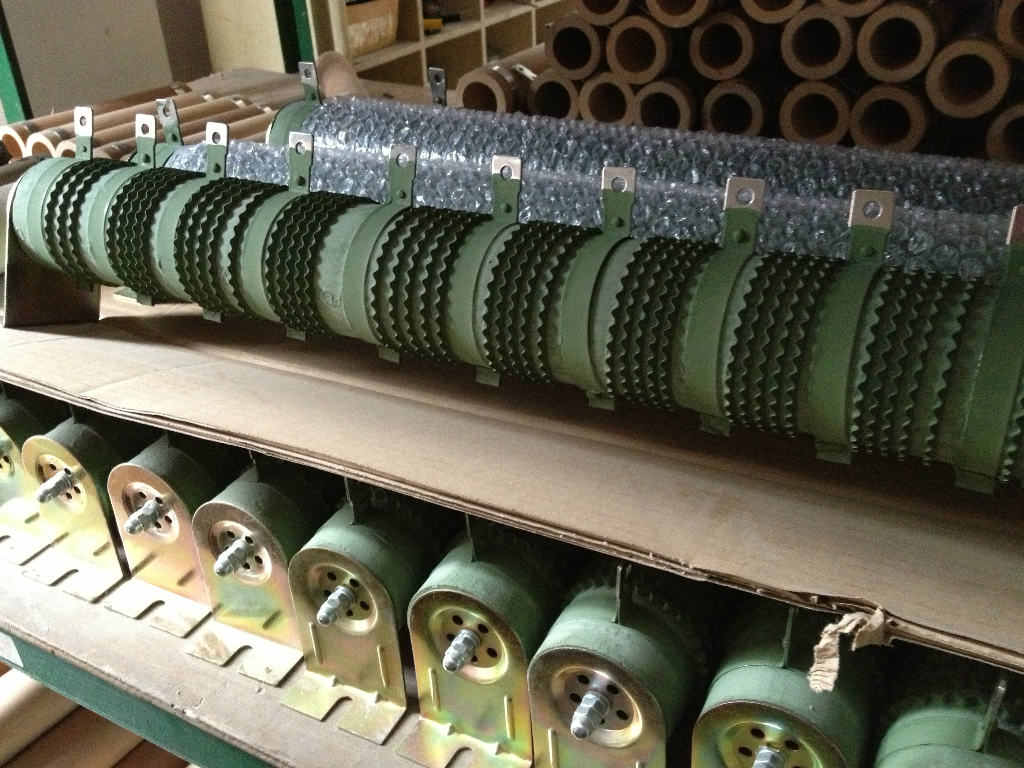

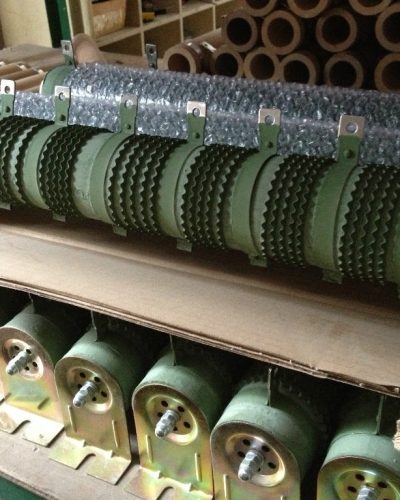

Kho hàng điện trở xả – Nhà phân phối điện trở xả
Mắc nối tiếp nhiều điện trở xả
  • Điện trở : Rtổng= R1+R2+…+Rn
  • Công suất : Ptổng= P1+P2+…+ Pn

Mắc song song nhiều điện trở xả

  • Điện trở : 1/ Rtổng= 1/R1+ 1/R2+…+ 1/Rn
  • Công suất : Ptổng= P1+P2+…+ Pn

Bảng tính Điện trở xả sử dụng cho biến tần INVT

Điện trở xả dùng cho biến tần INVT hay động cơ AC Servo được lựa chọn theo catalog của từng sản phẩm, từng công suất, điện áp.

Dưới đây là bảng tính điện trở xả nhanh cho khách hàng sử dụng biến tần INVT vào các ứng dụng cụ thể.
Bảng tính nhanh điện trở xả cho biến tần INVT
Bảng tính nhanh điện trở xả cho biến tần INVT


Ứng dụng – Giải pháp
của Điện trở xả

Điện trở xả được áp dụng trong việc nhanh chóng giảm tốc độ, định vị và hệ thống phanh. Điện trở xả được ứng nhiều nhiều trong hệ thống cẩu trục, thang hàng điều chỉnh đa cấp tốc độ, tăng năng suất hoạt động và vận hành êm ái hơn. Ứng dụng phù hợp trong ngành thang máy, xây dựng, băng tải lớn, cầu trục, tháp trục, vắt ly tâm…

Tại Hoàng Gia Automation, chúng tôi không chỉ cung cấp sản phẩm mà trao niềm tin bằng giải pháp thông minh, dịch vụ hỗ trợ tận tâm và chính sách bảo hành dài hạn, để mang lại nhiều lợi ích, hiệu quả cao cho sự đầu tư của khách hàng.

TRẢI NGHIỆM 4 ĐIỂM KHÁC BIỆT TRONG DỊCH VỤ CỦA HOÀNG GIA

Công ty Tự động hóa Hoàng Gia (HGAutomation) cung cấp các loại điện trở xả ứng dụng lắp đặt cho biến tần, động cơ, Servo, thiết bị công nghiệp

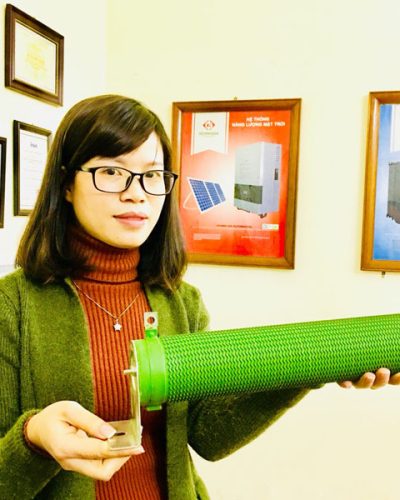

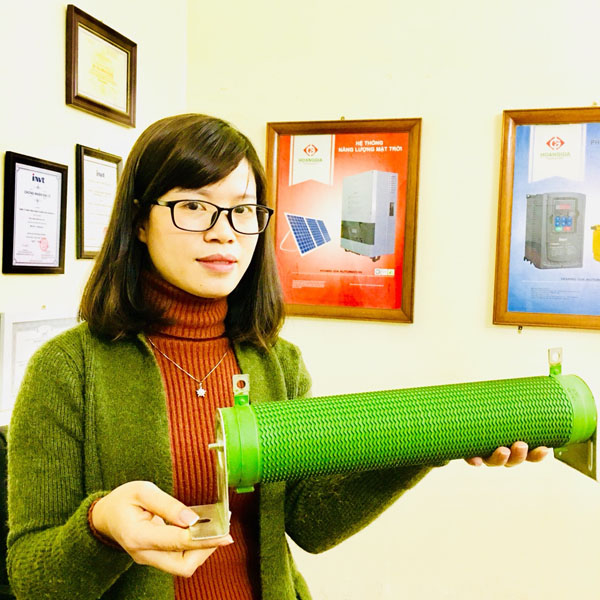

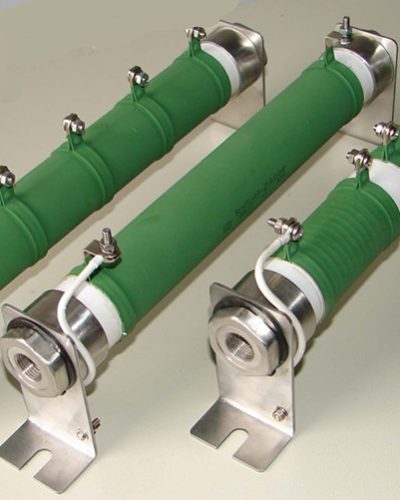

Điện trở xả vỏ sứ xanh cho Biến Tần – HGAutomation
  • Kho hàng điện trở xả đủ các thông số công suất, điện trở, luôn sẵn sàng đáp ứng nhanh nhất nhu cầu khách hàng
  • Hỗ trợ dịch vụ “siêu tốc” 24/24, lắp đặt điện trở xả nhanh chóng, đảm bảo máy móc khách hàng gần như không dừng
  • Quy trình linh hoạt “thay thế trước, thủ tục sau”, hoàn tất nhanh chóng trong vòng 24 giờ,
  • Bảo hành điện trở xả linh hoạt.



Hotline: 02257.105.666

Hãy Yêu cầu Báo giá sản phẩm ngay – Click vào đây để được Báo Giá Nhanh

Thông số Điện trở xả vỏ sứ xanh

  • Có công suất: 15W -> 20.000W
  • Điện trở: 0.01Ω-100KΩ
  • Nhiệt độ: -80℃ – 250℃
  • Sai số: ±0.1%,±0.5%,±1%,±5%,±10%
  • Tính năng
    • Điện trở được làm từ dây đồng hoặc dây hợp kim Crom quấn trên 1 ông gốm có tráng nhựa chịu nhiệt, không cháy, có tính ổn định cao và tuổi thọ lâu.
    • Công suất cao, khả năng chịu quá tải lớn.
    • Được sử dụng rông rãi trong các bộ nguồn cung cấp điện, bộ chuyển đổi, thiết bị nâng hạ, thang máy, thiết bị tải, …
    • Giá trị điện trở và công suất theo khách hàng yêu cầu.
    • Dùng trong các ứng dụng công suất lớn và tần số cao

Thông số Điện trở xả vỏ nhôm

  • Công suất: từ 40W -> 3000W
  • Điện trở: 0.01Ω-100KΩ
  • Sai số: ±0.1%,±0.5%,±1%,±5%,±10%
  • Nhiệt độ: -30℃~300℃
  • Tính năng
    • Khả năng cách điện, đóng gói bởi chất liệu không cháy, chống rung, tản nhiệt tốt..
    • Công suất cao, khả năng chịu quá tải lớn.
    • Được sử dụng rông rãi trong các bộ nguồn cung cấp điện, bộ chuyển đổi, thiết bị nâng hạ, thang máy, thiết bị tải, …
    • Giá trị điện trở và công suất theo khách hàng yêu cầu.
    • Kích thước nhỏ, gọn
