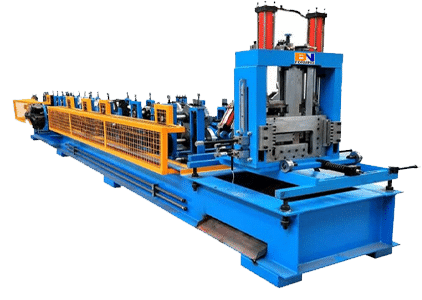

Giải pháp điều khiển cho hệ thống máy cắt xà gồ C/Z dạng bay

Khó khăn khách hàng gặp phải đối với hệ thống máy cắt xà gồ

Trước đây, việc chế tạo các dòng máy cắt dao bay tại Việt Nam gặp nhiều khó khăn do hầu hết các linh kiện được nhập khẩu từ nước ngoài, đặc biệt là hệ thống máy cắt xà gồ C/Z dạng bay. Bên cạnh đó, việc vận hành điều khiển hệ thống cần được có sự hướng dẫn và chuyển giao công nghệ từ nhà cung cấp. Khi xảy ra sự cố thường mất rất nhiều thời gian dừng máy để đợi chuyên gia nước ngoài xử lý.

Chính vì vậy, hiện nay các đơn vị chế tạo luôn tìm kiếm đơn vị trong nước vừa cung cấp sản phẩm chất lượng, vừa am hiểu kỹ thuật để có thể hỗ trợ chế tạo máy cắt dao bay đạt hiệu suất cao và sẵn sàng giải quyết mọi vấn đề phát sinh từ hệ thống máy móc.

Thời gian gần đây, trong quá trình chuyển đổi và nâng cấp hệ thống máy móc, một số công ty chế tạo máy đã phát hiện những hạn chế từ bộ controller chuyên dụng cho máy cắt xà gồ C/Z dạng bay. Cụ thể là việc thay đổi chiều dài cắt của sản phẩm khó khăn, tốc độ bị giới hạn, chịu nhiều sự lệ thuộc vào người viết chương trình hệ thống, khó vận hành, bảo trì và bảo dưỡng…

Xem thêm:

• Giải pháp tủ điều khiển cho máy uốn sắt
• Giải pháp vận hành ổn định máy bện dây cáp chỉ trong 5 phút

Giải pháp của điều khiển cho hệ thống máy cắt xà gồ

Trước làn sóng cải tiến và gia tăng năng lực tự động hóa để thích ứng với bối cảnh mới, đội ngũ kỹ sư R&D của hãng kết hợp với Hoàng Gia Automation đã nghiên cứu nhiều giải pháp điều khiển hiệu suất cao nhờ không ngừng nỗ lực kiến tạo sự hiệu quả cho khách hàng.

Bằng việc ứng dụng tính năng ECAM của servo DA200 và tích hợp màn hình điều khiển thông minh, HGA đã giải quyết triệt để các hạn chế của hệ thống máy cắt xà gồ C/Z cũ và giúp khách hàng tiết kiệm chi phí, vận hành máy dễ dàng, không còn phụ thuộc nhiều vào nhân công như trước.

Giải pháp bao gồm: Servo DA200, VS HMI, biến tần GD200A, tủ điện.

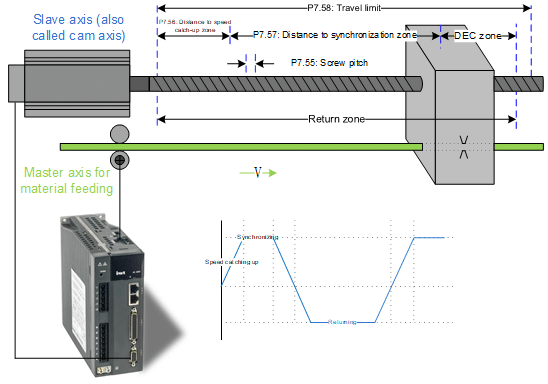

Sử dụng tính năng ECAM của Servo DA200 giúp máy hoạt động chính xác, hiệu suất cao, tiết kiệm chi phí cho khách hàng.

Tích hợp màn hình điều khiển thông minh với thiết kế và ngôn ngữ tối ưu cho người dùng Việt Nam, giúp khách hàng vận hành dễ dàng.

Servo DA200

Bộ điều khiển Servo DA200A có chức năng điều khiển chính:

• Giải thuật điều khiển: Vector control (VC), Vectorize V/F (SVPWM) trên nền tảng bộ vi xử lý 32Bit DSP + FPGA.
• Hỗ trợ nhiều chế độ điều khiển: Vị trí, tốc độ, Torque, chuyển đổi giữa vị trí và tốc độ, chuyển đổi giữa tốc độ và Torque, chuyển đổi giữa vị trí và Torque, Full closed loop, CANopen, EtherCAT, MotionNet.
• Hỗ trợ nhiều tín hiệu điều khiển: Xung (với chế độ Vị trí), Analog và Multispeed (với chế độ Tốc độ và Moment.).
• Sai số điều khiển cực thấp : ± 0.03% với chế độ điều khiển tốc độ, ±1 xung với chế độ điều khiển vị trí.
• Hỗ trợ cả hộp số điện tử xung ngõ vào (Reference Pulse) lẫn xung ngõ ra (Output Pulse).
• Cung cấp đầy đủ chế độ bảo vệ như : quá dòng, quá tải, quá áp, quá nhiệt…,lưu lại lịch sử 10 lần báo lỗi gần nhất.
• Đấu nối và lắp đặt rất đơn giản.
• Tích hợp đến 10 ngõ vào số độc lập với 30 chức năng có thể lập trình và 06 ngõ ra Open Collector với 15 chức năng có thể lập trình, 03 ngõ vào Analog ( 01 ngõ độ phân giải 16bit, 02  ngõ độ phân giải 12bit với dải điện áp điều khiển DC ± 10V và 0 ~10V) linh hoạt, tùy ứng dụng, 02 ngõ ra analog, 02 loại ngõ vào xung collector và vi sai, 02 loại ngõ ra xung  collector và vi sai.
• Hỗ trợ truyền thông: USB (giao tiếp với PC), RS485, CANopen, Profibus-DP, EtherCAT.
• Độ phân giải Encoder:  tương đối 2500 xung; tuyệt đối 17bit; tuyệt đối 20bit; rotary transformer 12bit; rotary transformer 16bit.
• Tích hợp bộ điều khiển thắng và điện trở xả nội, có thể lắp thêm điện trở xả bên ngoài tùy vào ứng dụng.

Màn hình HMI VS – Q Series

Dòng sản phẩm màn hình HMI VS-Q Series mới được cải tiến đáng kể về hiệu suất, tính trực quan, tốc độ xử lý và chi phí tối ưu hơn cho người dùng.

• Tốc độ xử lý nhanh hơn
• Hiệu suất mạnh mẽ hơn
• Dễ dàng kết nối với các thiết bị khác
• Tính bảo mật và tiết kiệm hơn

Biến tần INVT GD200A

Biến tần INVT GD200A là dòng biến tần đa năng dùng cho rất ứng dụng khác nhau với công suất từ 0,75 kW đến 630 kW, được điều khiển bằng DSP 32 bit của Texas Instruments, tốc độ xử lý cao cho phép thực hiện các thuật toán điều khiển hiện đại, tối ưu, đem lại tính năng hoạt động vượt trội.

GD200A có dải công suất rộng, nhiều tính năng điều khiển hướng tới hầu hết các lĩnh vực công nghiệp. Biến tần GD200A dùng cho cả tải moment biến thiên như điều khiển bơm, tải quạt hút (tải P) và các loại tải moment không đổi như băng chuyền, máy trộn, máy cán (tải G).

Lợi ích của giải pháp điều khiển cho hệ thống máy cắt xà gồ C/Z dạng bay

• Đối với các nhà chế tạo máy: Đảm bảo hệ thống đồng nhất, hiệu suất cao, đồng thời mở ra khả năng bảo mật công nghệ và nâng cấp máy.
• Đối với các đơn vị sử dụng: Hệ thống vận hành dễ dàng do đã được HGA thiết kế tối ưu cho người Việt, nhận được sự hỗ trợ tận tâm và kịp thời từ đội ngũ kỹ sư chuyên môn cao từ hãng.
• Hệ thống hoạt động ổn định, chất lượng thành phẩm có thể cạnh tranh tốt với máy nhập ngoại.
• Tính năng ECAM của DA200 cực kỳ mạnh mẽ, hoàn toàn đáp ứng được các hệ thống cơ khí phức tạp với yêu cầu về độ chính xác và hiệu suất cao nên tiềm năng phát triển là rất lớn.
• Khả năng đáp ứng tốc độ linh hoạt và sai số rất ít.

Hiện nay, servo DA200 được HGA cung cấp chính hãng tại thị trường Việt Nam. Đây là sự lựa chọn hoàn hảo cho những ứng dụng phức tạp nhất như: máy phay CNC, máy cắt dao quay, cắt chiều dài, máy đóng gói, máy dán nhãn, máy thêu, máy in… mang lại giá trị kinh tế cao cho doanh nghiệp sử dụng.

Mọi yêu cầu tư vấn về sản phẩm, giải pháp, Quý Khách hàng, Đối tác vui lòng liên hệ hotline 0913.385.368 để nhận được sự hỗ trợ nhanh chóng từ HGA – Nhà phân phối các sản phẩm INVT tại Việt Nam.
