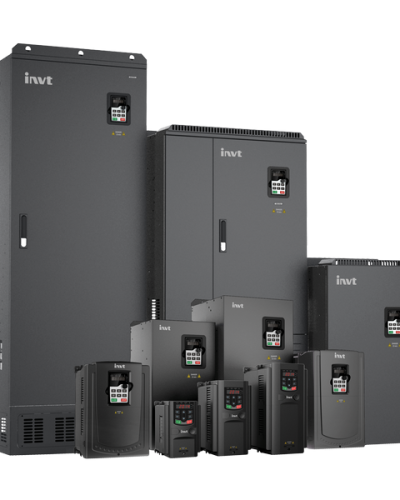

Biến tần INVT GD200A đa năng thế hệ mới dải công suất 0.75 – 3000kW

Biến tần INVT GD200A là dòng biến tần đa năng hiệu suất cao thế hệ mới của hãng INVT
Có nhiều tính năng điều khiển moment, tần số và điện áp linh hoạt vượt trội,
Hoạt động ổn định, tiết kiệm năng lượng,
Ứng dụng rộng rãi trong tất cả các ngành công nghiệp, mang lại hiệu quả kinh tế cao.

Thương hiệu: INVT

Bảo hành: 24 Tháng

Yêu cầu báo giá

Để nhận hỗ trợ nhanh nhất liên hệ ngay hotline: 0913.385.368

Giao hàng trên toàn quốc
Tư vấn giải pháp, hỗ trợ kỹ thuật miễn phí
Hỗ trợ lắp đặt biến tần, thiết bị điện công nghiệp

Đặc tính kỹ thuật

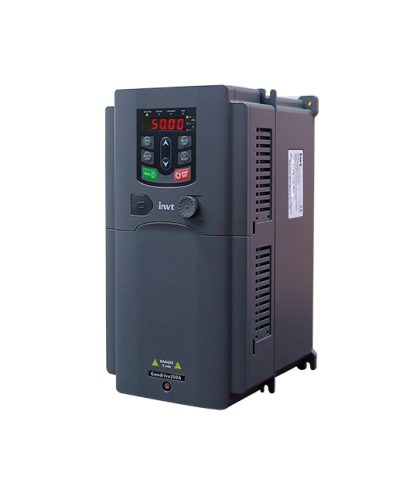

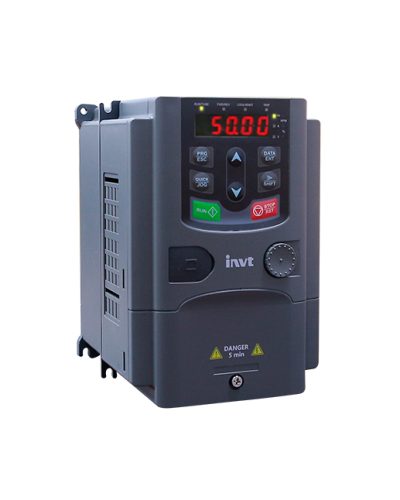

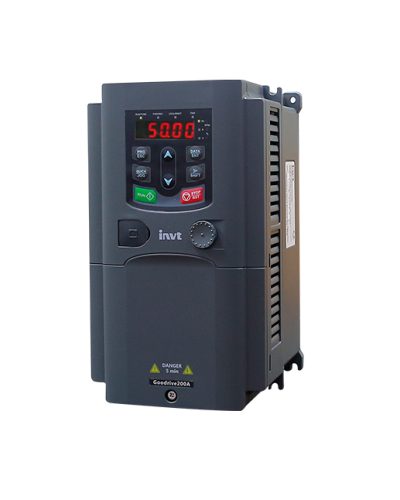

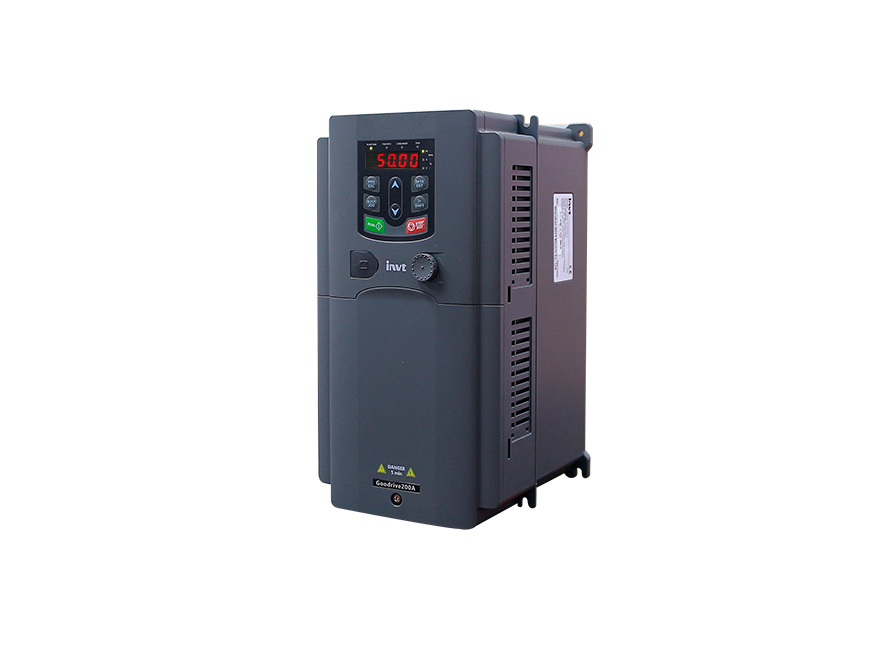

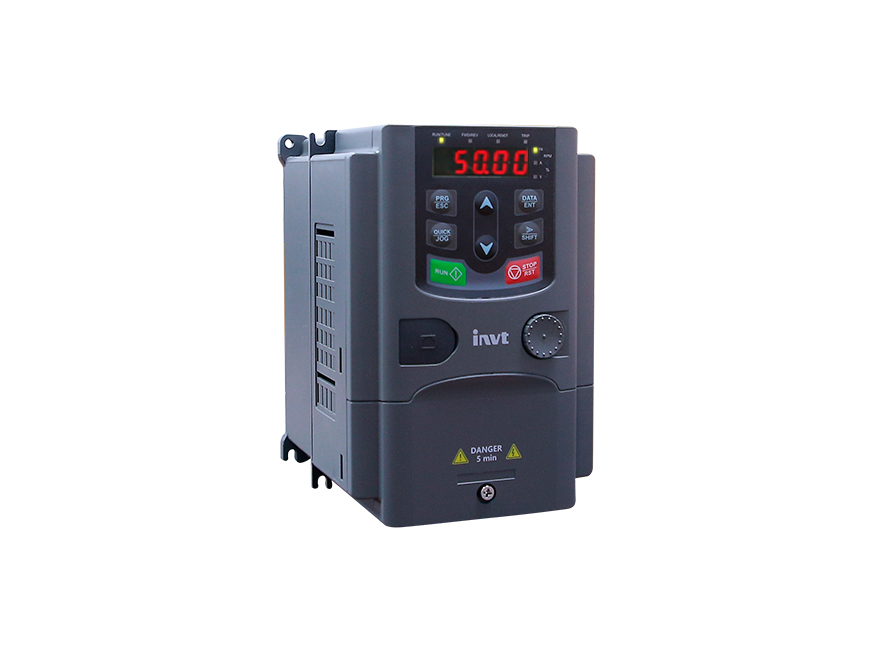

Giới thiệu về biến tần INVT GD200A

Biến tần INVT GD200A là dòng biến tần đa năng dùng cho rất ứng dụng khác nhau với công suất từ 0,75 kW đến 3000kW, được điều khiển bằng DSP 32 bit của Texas Instruments, tốc độ xử lý cao cho phép thực hiện các thuật toán điều khiển hiện đại, tối ưu, đem lại tính năng hoạt động vượt trội.
GD200A có dải công suất rộng, nhiều tính năng điều khiển hướng tới hầu hết các lĩnh vực công nghiệp. Biến tần INVT GD200A dùng cho cả tải moment biến thiên như điều khiển bơm, tải quạt hút (tải P) và các loại tải moment không đổi như băng chuyền, máy trộn, máy cán (tải G).

Dải công suất của biến tần INVT GD200A

3P, 220 V, 0.75 kW – 185 kW
3P, 380 V, 0.75 kW – 3000 kW
Biến tần GD200A có thể tháo rời màn hình – Biến tần INVT – Hoàng Gia Automation

Chức năng chính của Biến tần INVT GD200A

Chế độ điều khiển: Điều khiển V/F (SVPWM), Vector không cảm biến (SVC) và điều khiển Torque
Torque khởi động ở 0.5Hz: 150%
Điều khiển tốc độ chính xác đến ±0.2%, đáp ứng nhanh <20 ms
Truyền thông: Modbus, RS485
Công suất : 2 cấp (G/P)
Số cổng I/O: 18
Bộ lọc EMC: Tích hợp sẵn IEC 61800-3 C3 Filter
Điện trở thắng: Braking Unit cho biến tần với công suất từ 30 kW trở xuống.
Kết cấu gọn, cứng cáp. Có đường làm mát bằng gió riêng, chịu được môi trường bụi và ẩm
Màn hình biến tần/ Keypad :

Từ 15kW trở xuống keypad liền, nhưng có keypad rời tự chọn.

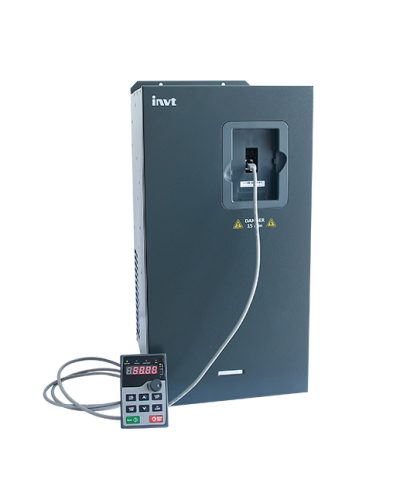

Từ 18.5kW trở lên keypad có thể lấy rời. (kéo dài lên tới 150m)

Keypad có thể lấy rời để giám sát và cài đặt từ xa, sao chép được thông số

Chức năng ứng dụng: PLC đơn giản, các cấp tốc độ đặt trước, điều khiển PID, điều khiển ziczac máy quấn chỉ, điều khiển ổn định áp suất trạm 3 bơm, hãm DC, hãm kích từ…
Chức năng bảo vệ : 30 chức năng bảo vệ biến tần và động cơ trước các sự cố như là quá dòng, áp cao, áp thấp, quá nhiệt, mất pha, lệch pha, đứt dây ngõ ra, quá tải …
Chứng chỉ, Tiêu chuẩn :

CE hợp chuẩn thị trường châu Âu

Tương thích điện từ: EN 61800-3:2004, 2006/95/EC

An toàn: EN 61800-5-1:2007, 2004/108/EC

Ứng dụng – Giải pháp của biến tần INVT GD200A

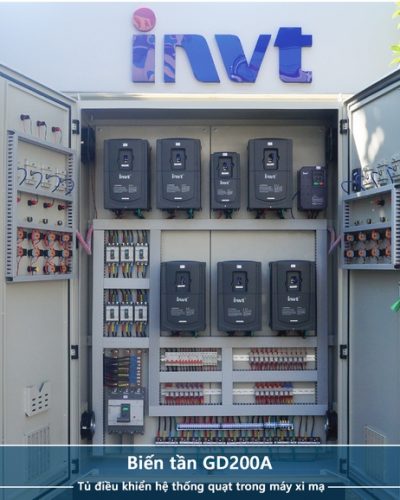

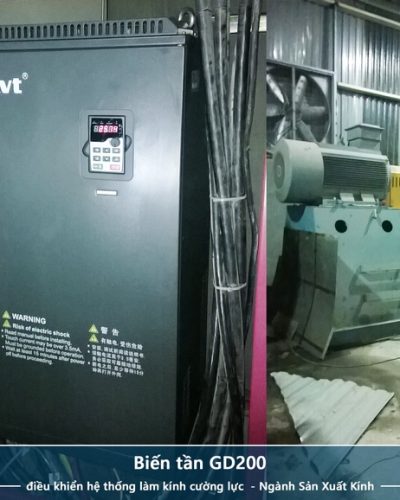

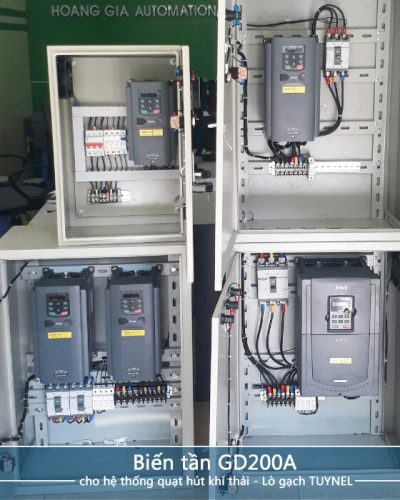

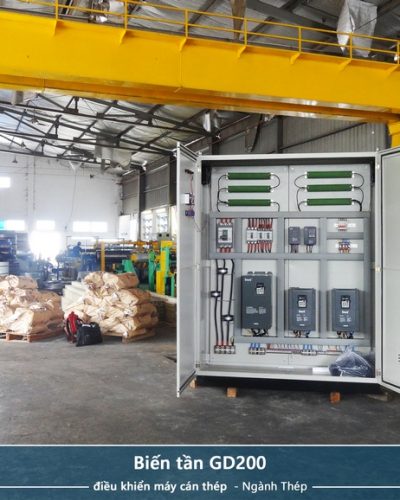

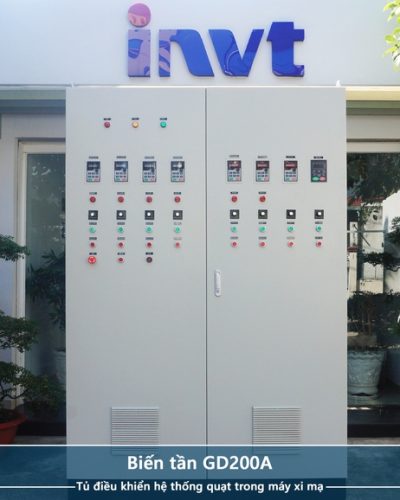

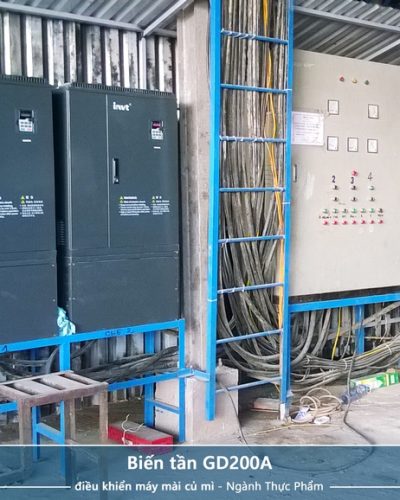

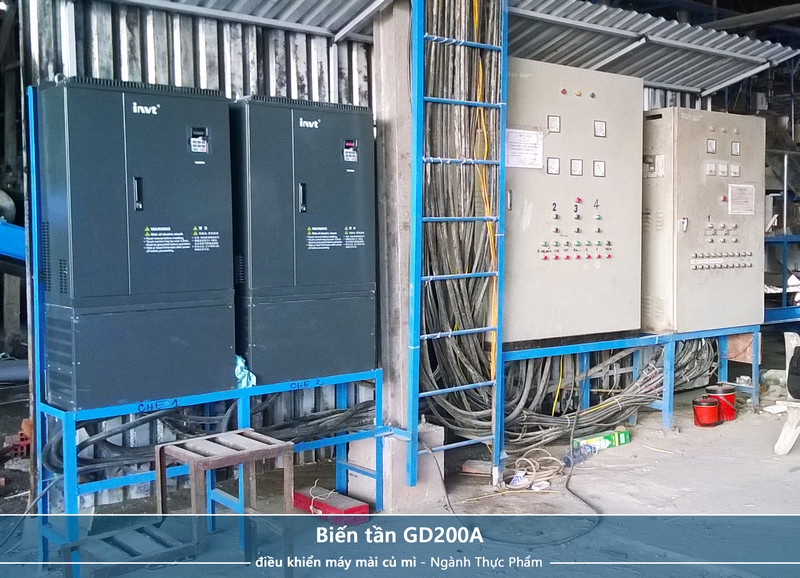

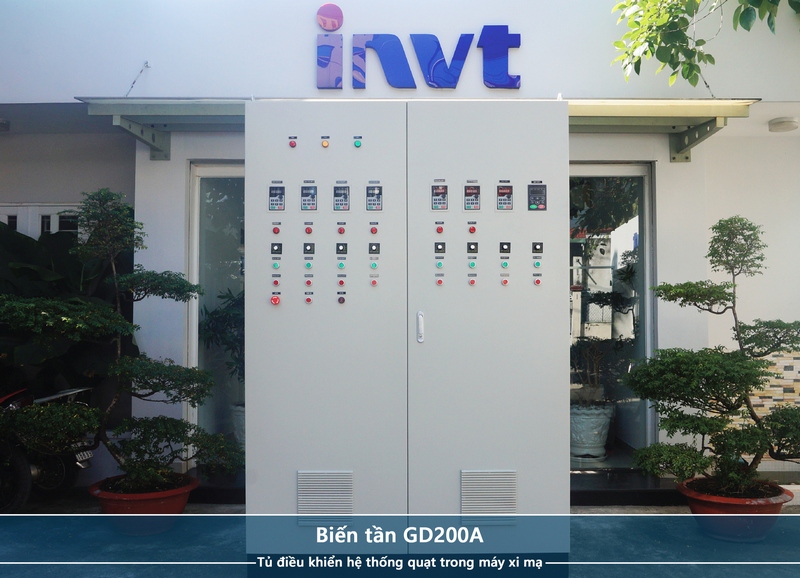

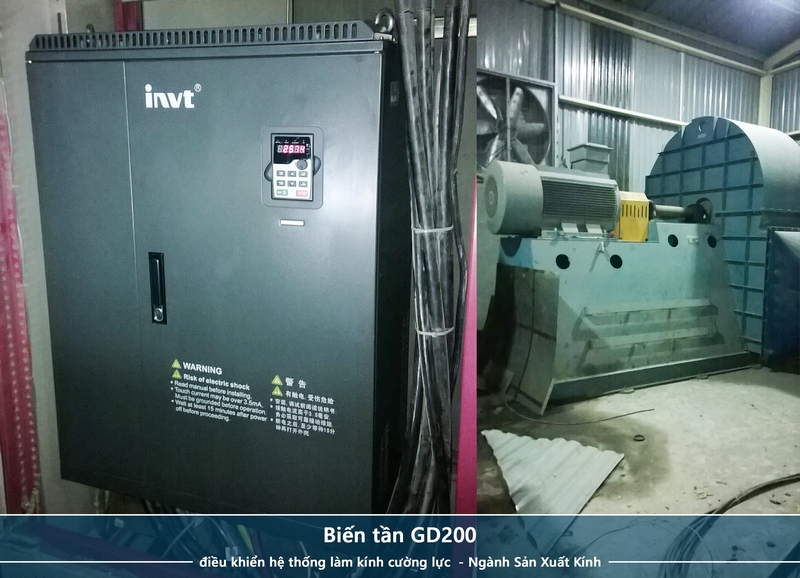

Biến tần GD200A là dòng biến tần đa năng được ứng dụng rộng rãi cho nhiều loại máy móc tự động hóa: máy thổi, bơm quạt, máy nghiền, Máy kéo thép, cẩu trục, máy cán, kéo, máy xeo giấy, máy tráng màng, máy tạo sợi, máy nhựa, cao su, sơn, hóa chất, dệt, nhuộm, hoàn tất vải, thực phẩm, thủy sản, đóng gói, chế biến gỗ, băng chuyền, cần trục, nâng hạ, tiết kiệm năng lượng cho máy nén khí, bơm và quạt…

Thông số kỹ thuật

I/ THÔNG SỐ KỸ THUẬT BIẾN TẦN GD200A

ĐẶC TÍNH THIẾT BỊ		THÔNG SỐ
Nguồn điện vào	Điện áp ngõ vào (V)	3P, 220VAC (±15%), 0.75~55KW 3P, 400 VAC (±15%), 0.75~500KW
Nguồn điện vào	Tần số ngõ vào (Hz)	47 ~ 63Hz
Nguồn điện ngõ ra	Điện áp ngõ ra (V)	0 ~ điện áp ngõ vào
Nguồn điện ngõ ra	Tần số ngõ ra (Hz)	0 ~ 400Hz
Đặc tính điều khiển	Chế độ điều khiển	Vectorzie V/F (SVPWM), Sensorless Vector (SVC), Torque control.
	Động cơ	Động cơ không đồng bộ
	Độ phân giải điều chỉnh tốc độ	1:100
	Sai số tốc độ	±0.2%, (SVC)
	Độ nhấp nhô điều khiển tốc độ	±0.3%, (SVC)
	Đáp ứng torque	≤ 20 ms (SVC)
	Sai số điều khiển torque	10 %, (SVC)
	Torque khởi động	150% giá trị danh định ở 0.5 Hz
	Khả năng quá tải	60s với 150% dòng định mức 10s với 180% dòng định mức 1s với 200% dòng định mức Mode P: 60s với 120% dòng định mức
	Độ phân giải ngõ vào analog	≤ 20mV
	Độ phân giải ngõ vào số	≤ 2ms
	Nguồn điều khiển tần số	Bàn phím, ngõ vào analog, ngõ vào xung, truyền thông modbus, truyền thông profibus, đa cấp 16 cấp tốc độ, simple PLC và PID.
	Hãm động năng	Tích hợp bộ thắng với điện áp 380V (≤30 Kw).
	Chức năng bắt tốc độ	Khởi động êm đối với động cơ đang còn quay.
	Bộ lọc nhiễu	Tích hợp sẵn C3, tự chọn C2
	Truyền thông	Modbus RTU
Terminal	Ngõ vào số	08 ngõ, cài đặt được NO hay NC.
	Ngõ vào xung	01 ngõ vào nhận xung tần số cao, PNP và NPN,
	Ngõ vào Analog	Ngõ AI1, AI2: 0 ~10V/ 0~20mA, Ngõ AI3: -10~10V.
	Ngõ ra Analog	AO1, AO2: 0/4~20mA hoặc 0~10V
	Ngõ ra Relay	RO1A-NO, RO1B-NC, RO1C- Common RO2A-NO, RO2B-NC, RO2C- Common
	Ngõ ra opened collector	Ngõ HDO (ngõ ra ON – OFF hoặc ngõ ra xung tần số cao) và 1 ngõ ra opened collector
Chức năng bảo vệ	Bảo vệ khi xảy ra các sự cố như là quá dòng, áp cao, dưới áp, quá nhiệt, mất pha, lệch pha, đứt dây ngõ ra, quá tải v.v…
Chức năng đặc biệt	Chức năng tự ổn áp (AVR)	Tự động ổn định điện áp ngõ ra khi điện áp nguồn cấp dao động bất thường.
	Chức năng chuyên dụng cho ngành sợi, dệt	Điều khiển tốc độ thay đổi theo chu trình cuộn sợi.
	Chức năng timer, counter	Bộ định thời và bộ đếm lập trình được
	Chức năng bù moment	Làm tăng đặc tính moment của điều khiển V/F khi động cơ làm việc ở tốc độ thấp.
	Chức năng simple water supply	Duy trì áp lực nước trong hệ thống bơm.
	Chức năng điều khiển thắng	Thắng động năng, thắng kích từ
	Chức năng cân bằng tải	Chia đều tải trong hệ nhieefu động cơ
	Chức năng tiết kiệm điện	Tiết kiệm điện khi động cơ dư tải, nâng cao hệ số công suất của động cơ.
	Chức năng giúp hệ thống hoạt động liên tục	Tự động reset lỗi theo số lần và thời gian đặt trước. Duy trì hoạt động khi bị mất điện thoáng qua và dải điện áp hoạt động rộng phù hợp với những nơi điện chập chờn.
	Chức năng kiểm tra, giám sát	Kết nối máy tính để giám sát quá trình hoạt động cũng như cài đặt thông số cho biến tần nhờ phần mềm INVT studio V1.0, HCM.

II/ THÔNG SỐ CÔNG SUẤT VÀ MÃ SẢN PHẨM BIẾN TẦN GD200A

Định nghĩa	Ký hiệu	Mô tả	Nội dung chi tiết
A	Tên rút gọn của sản phẩm Goodriver200A-GD200A
B,D	3_ Mã code: công suất ngõ ra R: dấu cách hàng chục “7R5G” : 7.5KW “011”: 11KW
C,E	C	G : Tải có moment là không đổi
	E	P: Tải có moment thay đổi
F	Cấp điện áp 2: AC 3pha 220 (-15%)~240V(+10%) 4: AC 3pha 380 (-15%)~440V(+10%) 6: AC 3 pha 520 (-15%)~690V(+10%)

BẢNG CÔNG SUẤT BIẾN TẦN INVT GD200A

Mã biến tần	Tải moment không đổi			Tải moment thay đổi
	Công suất	Ngõ vào	Ngõ ra	Công suất	Ngõ vào	Ngõ ra
GD200A-0R7G-4	0.75	3.4	2.5	——	——	—–
GD200A-1R5G-4	1.5	5	3.7	——	——	—–
GD200A-2R2G-4	2.2	5.8	5	——	——	—–
GD200A-004G/5R5P-4	4	13.5	9.5	5.5	19.5	14
GD200A-5R5G/7R5P -4	5.5	19.5	14	7.5	25	18.5
GD200A-7R5G/011P -4	7.5	25	18.5	11	32	25
GD200-011G/015G-4	11	32	25	15	40	32
GD200A-015G/018P -4	15	40	32	18.5	47	38
GD200A-018G/022P -4	18	47	38	22	56	45
GD200A-022G/030P -4	22	56	45	30	70	60
GD200A-030G/037P -4	30	70	60	37	80	75
GD200A-037G/045P -4	37	80	75	45	94	92
GD200A-045G/055P -4	45	94	92	55	128	115
GD200A-055G/075P -4	55	128	115	75	160	150
GD200A-075G/090P -4	75	160	150	90	190	180
GD200A-090G/110P -4	90	190	180	110	225	215
GD200A-110G/132P -4	110	225	215	132	265	260
GD200A-132G/160P -4	132	265	260	160	310	305
GD200A-160G/185P -4	160	310	305	185	345	340
GD200A-185G/200P -4	185	385	380	200	385	380
GD200A-200G/220P -4	200	385	380	220	430	425
GD200A-220G/250P -4	220	430	425	250	485	480
GD200A-250G/280P -4	250	485	480	280	545	530
GD200A-280G/315P -4	280	545	530	315	610	600
GD200A-315G/350P -4	315	610	600	350	625	650
GD200A-350G/400P -4	350	625	650	400	715	720
GD200A-400G -4	400	715	720	——	——	—–
GD200A-500G -4	500	890	860	——	——	—–

Chú ý:
– Dòng điện vào của biến tần từ 1.5~315 Kw được đo khi điện áp vào là 380V và không có cuộn kháng DC .
– Dòng điện vào của biến tần từ 350~500 Kw được đo khi điện áp vào là 380V và có cuộn kháng DC
– Dòng ngõ ra định mức được định nghĩa là dòng ngõ ra khi điện áp ngõ ra là 380V.
– Ngưỡng điện áp cho phép, công suất ngõ ra, dòng điện không được vượt quá định công suất,dòng ra định mức trong bất cứ trường hợp nào.

III/ KÍCH THƯỚC BIẾN TẦN INVT GD200A

Công suất (kW)	W1 (mm)	W2 (mm)	W3 (mm)	H1 (mm)	H2 (mm)	D1 (mm)	Lỗ lắp đặt (mm2)	Ghi chú
0.75~2.2	126	115	—	193	175	174.5	5	—
4~5.5	146	1313	—	262	243.5	181	6	—
7.5~11	170	151	—	331.5	303.5	216	6	—
15~18.5	230	210	—	342	311	216	6	—
22~30	255	237	—	407	384	245	7	—
37~55	270	130	—	555	540	325	7	—
75~110	325	200	—	680	661	365	9.5	—
132~200	500	180	—	870	850	360	11	—
220~315	680	230	—	960	926	380	13	—
220~315	750	230	714	1410	1390	380	13/12	Chân Đế

Biến tần từ 220~630kW trở lên có bộ Chân đế, vui lòng xem hình ảnh mô tả và chi tiết kích thước tại Manual GD200A.
