GD20 – Biến tần đa năng cho máy móc cỡ nhỏ

Rated 5.00 out of 5 based on 1 customer rating
(1 đánh giá của khách hàng)

Liên hệ

  • Biến tần INVT GD20 là dòng biến tần đa năng nhỏ gọn, dễ dàng lắp đặt.
  • Sử dụng công nghệ điều khiển vector vòng hở, cho phép máy móc khởi động nhanh hơn, nâng cao công suất máy.
  • Ứng dụng rộng rãi cho máy đóng gói, máy dán nhãn, máy đóng chai, máy làm nhang, băng tải cỡ nhỏ, máy rang cà phê, máy chế biến thực phẩm, nông sản, quạt thông gió, bơm…
  • 02257.105.666
  • kinhdoanh.hoanggia@gmail.com

Giới thiệu về Biến tần INVT GD20

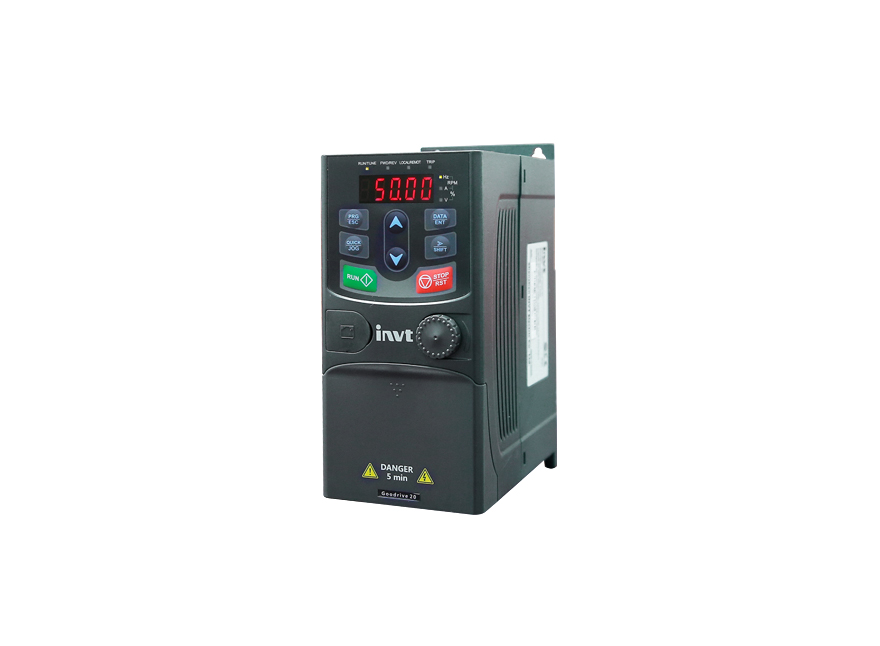

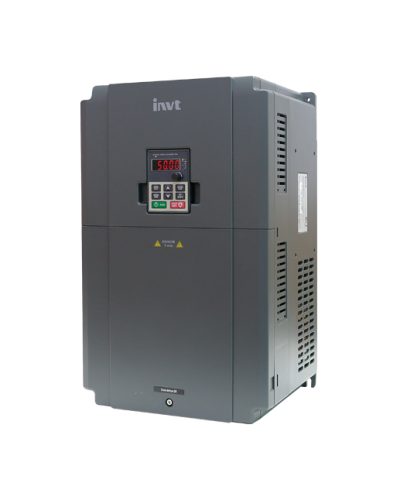

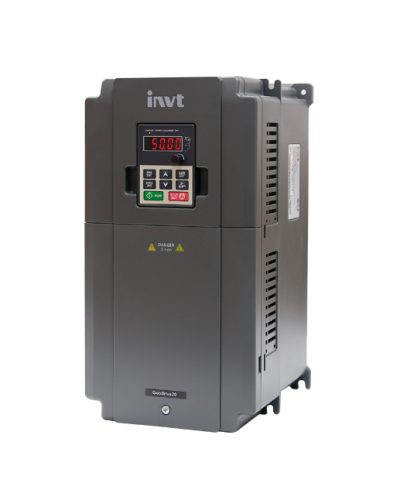

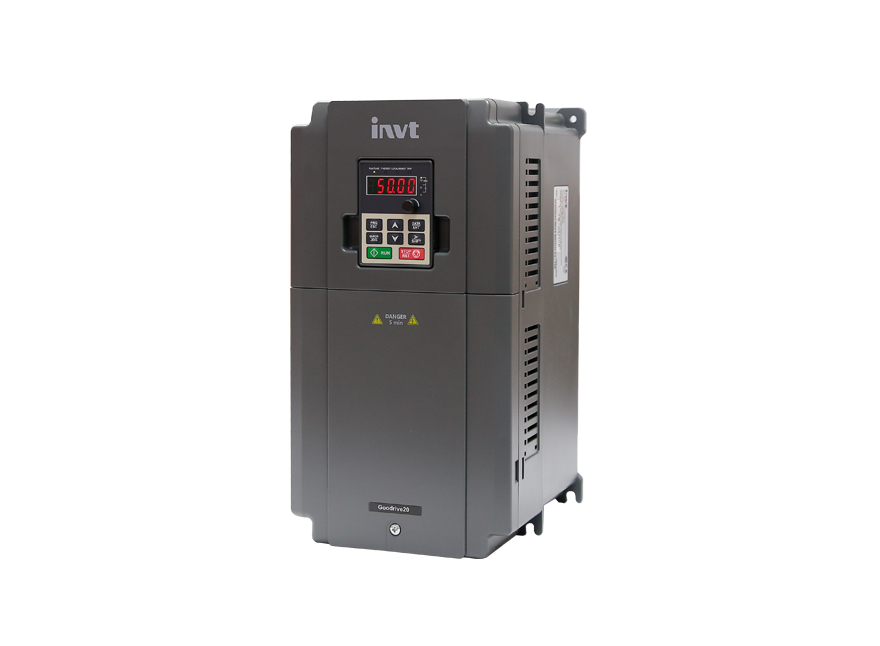

Biến tần GD20 - Biến tần INVT - Hoàng Gia Automation
Biến tần GD20 – Biến tần INVT – Hoàng Gia Automation

Biến tần INVT GD20 là dòng biến tần đa năng dùng cho các ứng dụng phổ biến với công suất từ 0,75 kW đến 110 kW.

Biến tần INVT GD20 sử dụng công nghệ điều khiển vector vòng hở, cho phép máy móc khởi động nhanh hơn, nâng cao công suất máy.
Biến tần INVT GD20 kích thước nhỏ, lắp đặt được trên tường, trên thanh rail nhôm (DIN RAIL) với công suất nhỏ hoặc trên bảng tủ điện.

Dải công suất của Biến tần INVT GD20

  • 1P, 220 VAC, 0.4 kW ~ 2.2 kW
  • 3P, 220 VAC, 0.4 kW ~ 7.5 kW
  • 3P, 380 VAC, 0.75kW ~ 110kW

Chức năng chính của Biến tần INVT GD20

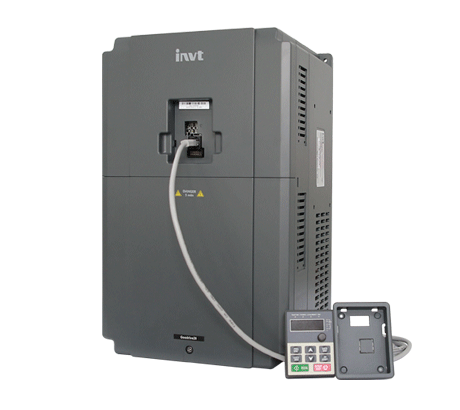

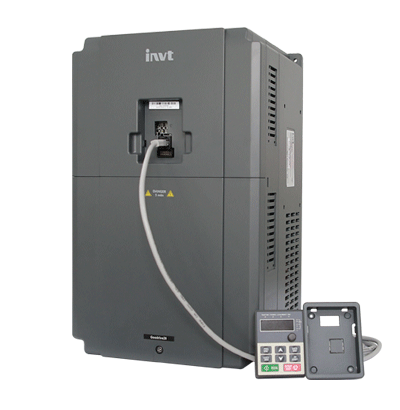

Biến tần INVT GD20 với kích thước nhỏ gọn, có thể tháo rời màn hình
Biến tần INVT GD20 với kích thước nhỏ gọn, có thể tháo rời màn hình
  • Chế độ điều khiển: Điều khiển V/F (SVPWM), Vector không cảm biến (SVC) và điều khiển Torque
  • Torque khởi động ở 0.5Hz: 150%
  • Điều khiển tốc độ chính xác đến ±0.2%, đáp ứng nhanh <20 ms
  • Truyền thông: Modbus, RS485
  • 1 cấp Công suất (G)
  • Số cổng I/O: 13
  • Bộ lọc EMC: Tích hợp sẵn IEC 61800-3 C3 Filter
  • Điện trở thắng: Braking Unit cho biến tần với công suất từ 37 kW trở xuống.
  • Cuộn kháng DC tích hợp cho công suất từ 18.5kW – 110kW trở nên.
  • Màn hình biến tần/ Keypad

Dưới 2.2kW màn hình biến tần liền, nhưng có màn hình biến tần rời tự chọn.

Từ  4kW trở lên màn hình biến tần có thể lấy tách rời. (Khoảng cách kéo dài 20m)

  • Chức năng ứng dụng: PLC đơn giản, các cấp tốc độ đặt trước, điều khiển PID, cài đặt linh hoạt V/F, điều khiển thắng, hãm kích từ, chạy tiết kiệm điện…
  • Chức năng bảo vệ : 23 chức năng bảo vệ biến tần và động cơ trước các sự cố như là quá dòng, áp cao, áp thấp, quá nhiệt, mất pha, lệch pha, đứt dây ngõ ra, quá tải v.v.
  • Chứng chỉ, Tiêu chuẩn :

CE hợp chuẩn thị trường châu Âu

Tương thích điện từ: EN 61800-3:2004, 2006/95/EC

An toàn: EN 61800-5-1:2007, 2004/108/EC

Ứng dụng – Giải pháp của Biến tần INVT GD20

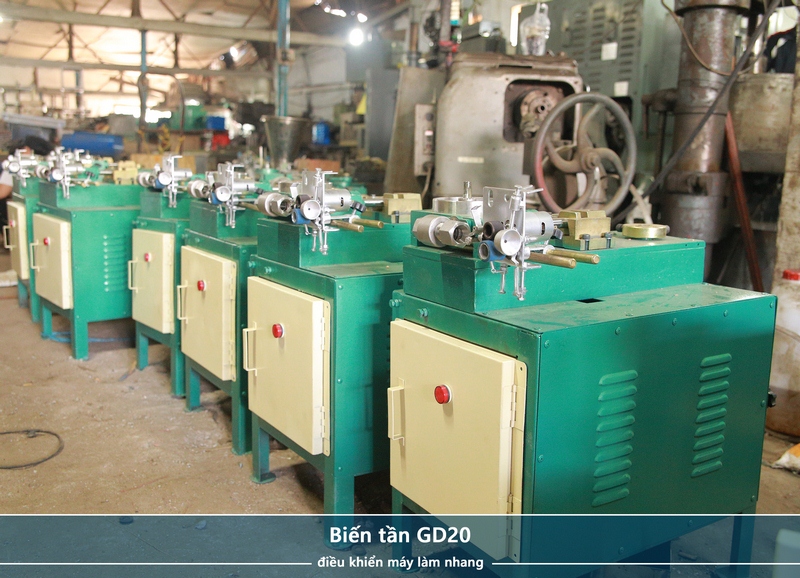

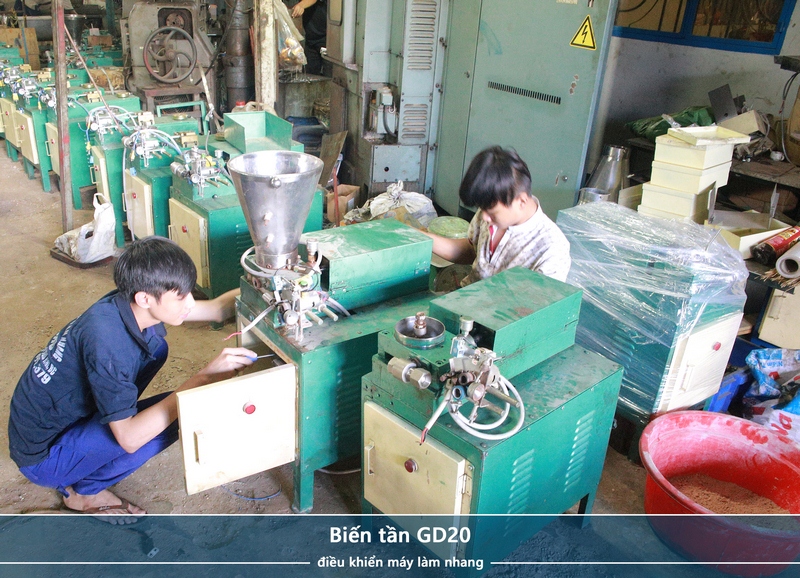

Biến tần INVT GD20 là dòng biến tần đa năng được ứng dụng rộng rãi máy đóng gói, máy dán nhãn, máy đóng chai, máy làm nhang, băng tải cỡ nhỏ, máy rang cà phê, máy chế biến thực phẩm, nông sản, quạt thông gió, bơm…
Biến tần INVT GD20 là dòng biến tần đa năng được ứng dụng rộng rãi máy đóng gói, máy dán nhãn, máy đóng chai, máy làm nhang, băng tải cỡ nhỏ, máy rang cà phê, máy chế biến thực phẩm, nông sản, quạt thông gió, bơm…
Biến tần INVT GD20 là dòng biến tần đa năng được ứng dụng rộng rãi máy đóng gói, máy dán nhãn, máy đóng chai, máy làm nhang, băng tải cỡ nhỏ, máy rang cà phê, máy chế biến thực phẩm, nông sản, quạt thông gió, bơm…



Hotline: 02257.105.666

Hãy Yêu cầu Báo giá sản phẩm ngay – Click vào đây để được Báo Giá Nhanh

I/ THÔNG SỐ KỸ THUẬT BIẾN TẦN INVT GD20
ĐẶC TÍNH THIẾT BỊThông số
Nguồn điện vàoĐiện áp ngõ vào (V)1P, 220V (-15%) ~ 240V (+10%), 0.4 ~2.2 kW
3P, 220V (-15%) ~ 240V (+10%), 0.4 ~7.5 kW
3P, 380V (-15%) ~ 440V (+10%), 0.75 ~110 kW
Tần số ngõ vào (Hz)47 ~ 63Hz
Nguồn điện ngõ raĐiện áp ngõ ra (V)0 ~ điện áp ngõ vào
Tần số ngõ ra (Hz)0 ~ 400Hz


Đặc tính điều khiển

Chế độ điều khiểnVectorzie V/F (SVPWM), Sensorless Vector (SVC), điều khiển Torque
Động cơĐộng cơ không đồng bộ
Độ phân giải điều chỉnh tốc độ 1:100
Sai số tốc độ±0.2%, (SVC)
Độ nhấp nhô điều khiển tốc độ±0.3%, (SVC)
Đáp ứng torque≤ 20 ms (SVC)
Torque khởi động150% giá trị danh định ở 0.5 Hz
 Khả năng quá tải 60s với 150% dòng định mức
10s với 180% dòng định mức
1s với 200% dòng định mức
Nguồn điều khiển tần sốBàn phím, ngõ vào analog, ngõ vào xung, truyền thông Modbus, đa cấp 16 cấp tốc độ, simple PLC và PID.
Bộ lọc nhiễuTích hợp sẵn C3, tự chọn C2
Truyền thông Modbus RTU


Terminal

Ngõ vào số 04 ngõ, cài đặt được NO hay NC.
Ngõ vào xung 01 ngõ vào nhận xung tần số cao, PNP và NPN,
Ngõ vào AnalogNgõ AI1: 0 ~10V
Ngõ AI2: 0 ~10V/ 0~20mA.
Ngõ AI3: -10~10V.
Ngõ ra AnalogAO1, AO2: 0/4~20mA hoặc 0~10V
Ngõ ra sốRO1A-NO, RO1B-NC, RO1C- Common
RO2A-NO, RO2B-NC, RO2C- Common
1 ngõ ra transistor
Chức năng bảo vệBảo vệ khi xảy ra các sự cố như là quá dòng, áp cao, dưới áp, quá nhiệt, mất pha, lệch pha, đứt dây ngõ ra, quá tải v.v…


Chức năng khác

Chức năng tự ổn áp (AVR)Tự động ổn định điện áp ngõ ra khi điện áp nguồn cấp dao động bất thường.
Làm mátTự làm mát
Lắp đặtLắp trên bảng tủ hoặc DIN rail
IPIP20
II/ THÔNG SỐ CÔNG SUẤT VÀ MÃ SẢN PHẨM BIẾN TẦN GD20
Cách đọc mã biến tần INVT GD20
Cách đọc mã biến tần INVT GD20
Định nghĩaSốMô tảNội dung chi tiết
Sản phẩmTên rút gọnTên rút gọn của sản phẩm
Goodriver20 – GD20
Công suấtCông suất + Loại tải2R2 – 2.2kW
G – Tải có moment là không đổi
Cấp điện ápCấp điện ápS2: AC 1PH 220V(-15%)~240V(+10%)
2: AC 3PH 220V(-15%)~240V(+10%)
4: AC 3PH 380V(-15%)~440V(+10%)

Chú thích:
Tiêu chuẩn cho biến tần công suất <37kW và tùy chọn cho biến tần công suất 45 ~ 110kW (nếu là tùy chọn, có khoá chỉ định “-B”, ví dụ: GD20-045G-4-B)

BẢNG CÔNG SUẤT BIẾN TẦN INVT GD20
Mã biến tầnCấp điện ápCông suất kWDòng Đầu vào (A)Dòng Đầu ra (A)
GD20-0R4G-S2Một pha 220V0.46.52.5
GD20-0R7G-S20.759.34.2
GD20-1R5G-S21.515.77.5
GD20-2R2G-S22.22410
GD20-0R4G-23 Pha 220V0.43.72.5
GD20-0R7G-20.7554.2
GD20-1R5G-21.57.77.5
GD20-2R2G-22.21110
GD20-004G-241716
GD20-5R5G-25.52120
GD20-7R5G-27.53130
GD20-0R7G-43 Pha 380V0.753.42.5
GD20-1R5G-41.554.2
GD20-2R2G-42.25.85.5
GD20-004G-4413.59.5
GD20-5R5G-45.519.514
GD20-7R5G-47.52518.5
GD20-011G-4113225
GD20-015G-4154032
GD20-018G-418.54738
GD20-022G-4225145
GD20-030G-4307060
GD20-037G-4378075
GD20-045G-4459892
GD20-055G-455128115
GD20-075G-475139150
GD20-090G-490168180
GD20-110G-4110201215
