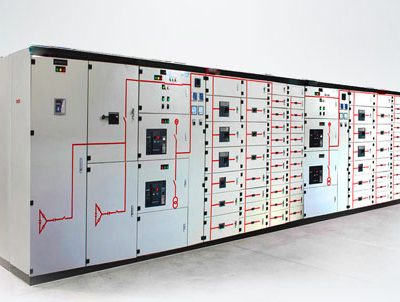

Tủ điện tổng MSB có tên gọi tiếng anh là Main Distribution Switchboard, đây là loại tủ có kích thước lớn có chức năng đóng cắt và bảo vệ an toàn cho hệ thống điện phụ tải. Dòng điện áp của tủ có thể lên đến 6300A, được bố trí lắp đặt ngay sau các trạm hạ thế (từ 15kV xuống 380VAC) và trước các tủ điện phân phối DB.

  • 0913.385.368
  • kinhdoanh.hoanggia@gmail.com

Tổng quan về tủ điện tổng MSB

Về cấu tạo, tủ điện MSB được thiết kế với nhiều ngăn, chia ra các ngăn chứa với các chức năng riêng biệt: Ngăn chứa các thiết bị MCCB/MCB ngõ ra tải, ngăn chứa, ngăn chứa thiết bị ACB/MCCB tổng, ngăn chứa tụ bù, ngăn chứa ATS, các thiết bị giám sát ngọa vi…

Cấu tạo của tủ điện MSB

Cấu tạo của tủ điện MSB được thiết kế thành các ngăn riêng biết để chứa các thiết bị điện: Ngăn chứa MCCB tải, ngăn chứa thanh đồng, ngăn đo đếm chống tổn thất…, các khoang được ghép với nhau theo dạng modul.

Vật liệu tủ: Tủ điện MSB được làm bằng chất liệu tôn đen sơn tĩnh điện hoặc thép không gỉ (Inox 201,304)

Kích thước tủ:

  • Chiều cao tủ: 200 ÷ 2200 mm.
  • Chiều sâu tủ: 150 ÷ 1000 mm.
  • Chiều rộng tủ: 200mm trở lên.
  • Độ dày vật liệu: 1.0mm, 1.2mm, 1.5mm, 2.0mm.

Màu sắc tủ: Màu sắc thông dụng của tủ điện tổng MSB có màu kem nhẵn, xám, cam hoặc màu gốc của chất liệu, các bộ phận khác như nắp tủ điện, mặt hông, mặt sau có thể tháo lắp dễ dàng, tạo thuận lợi khi lắp đặt, bảo trì, sửa chữa các thiết bị bên trong tủ.

Ứng dụng của tủ điện MSB

Tủ điện phân phối tổng được sử dụng trong các mạng điện hạ thế và là thành phần quan trọng nhất trong mạng phân phối điện. Tủ điện này được lắp đặt tại phòng kỹ thuật điện tổng của các công trình công nghiệp:

  • Nhà máy sản xuất, xưởng công nghiệp
  • Trung tâm thương mại
  • Cao ốc văn phòng, chung cư
  • Bệnh viện, trường học, cảng, sân bay…
  • Đặt sau các trạm hạ thế và trước các tủ điện phân phối (DB).

Ưu điểm của tủ điện MSB

Tủ điện MSB dễ dàng lắp đặt

  • Tủ điện MSB có thể được thiết kế để kéo ra kéo vào được để vận hành thuận lợi và an toàn nhất
  • Bố trí thiết bị và đầu nối hợp lý.
  • Dễ dàng vận chuyển trong thời gian sử dụng.
  • Dễ dàng đấu nối các thiết bị bên trong tại công trường và kết nối mở rộng.

Tủ điện MSB dễ dàng vận hành

  • Tất cả các thiết bị được chỉ dẫn và hướng dẫn sử dụng rõ ràng.
  • Dễ tiếp cận để bảo trì thiết bị bên trong tủ điện.

Tủ điện MSB có mức độ an toàn cao

Tủ điện MSB của Hoàng Gia Automation đáp ứng được các thông số, yêu cầu tiêu chuẩn về cơ và điện.Các thiết bị đóng cắt, các mạch điện, thanh cái đồng, cầu đấu được đấu nối và đánh số rõ ràng khoa học, hệ thống giá đỡ được bố trí một các hợp lý đảm bảo tính kỹ thuật, thẩm mỹ và an toàn.

Tủ điện MSB nên dùng các thiết bị điện nào ?

Khi lựa chọn các thiết bị trong tủ điện MSB, khách hàng nên chú ý đến 2 yếu tố: Thiết bị dùng theo bản vẽ và hồ sơ thiết kế và thiết bị dùng theo túi tiền của chủ đầu tư.

+ Phân khúc cao cấp: Siemens, ABB, Eaton, Schneider, các hãng xuất xứ châu Âu, nước Mỹ, tương đương. Thiết bị dòng này hay dùng trong các nhà máy có vốn đầu tư từ châu Âu, nước Mỹ, các nhà máy có tiêu chuẩn kỹ thuật yêu cầu cao.

+ Phân khúc tầm trung: INVT, LS, Mitsubishi, Shihlin, các hãng xuất xứ Hàn Quốc, Nhật Bản, Đài Loan, tương đương. Thiết bị dòng này sử dụng cho các nhà máy Hàn Quốc, Nhật, các nhà máy ở quy mô hoạt động trung bình. Thiết bị phân khúc này hiện đang được sử dụng nhiều nhất tại Việt Nam.

+ Phân khúc tầm thấp: Chint, Huyndai, Himel, các hãng xuất xứ Trung Quốc, tương đương. Thiết bị phân khúc này sử dụng chủ yếu cho các nhà máy có vốn đầu tư của Trung Quốc, Đài Loan, các nhà máy yêu cầu giá thành sản phẩm tốt.

Hoàng Gia Automation – Đơn vị cung cấp, sản xuất tủ điện tổng MSB

Hoàng Gia Automation là đơn vị chuyên sản xuất, cung cấp tủ điện phân phối tổng (MSB), tủ tụ bù, tủ phân phối (DB), tủ điện điều khiển động cơ, điều khiển chiếu sáng,…cho các công trình lớn nhỏ.

Công ty Tự động hóa Hoàng Gia là đơn vị dẫn đầu về dịch vụ cung ứng thiết bị tự động hóa tại Miền Bắc. cam kết sản phẩm có độ ổn định cao, đảm bảo tối giản chi phí và quan trọng hơn hết là an toàn khi vận hành, mang đến cho khách hàng sự hài lòng về chất lượng sản phẩm và dịch vụ.

Hoàng Gia Automation luôn là địa chỉ uy tín đối tác của các doanh nghiệp, với hệ thống đại lý có mặt tại khắp các tỉnh thành: Hải Phòng, Hải Dương, Quảng Ninh, Nam Định, Thái Bình, Ninh Bình,..

  • Kho hàng lớn công suất đến 1000 kW, luôn sẵn sàng đáp ứng nhanh nhất nhu cầu khách hàng
  • Hỗ trợ dịch vụ “siêu tốc” 24/24, đảm bảo máy móc khách hàng gần như không dừng
  • Quy trình linh hoạt “thay thế trước, thủ tục sau”, hoàn tất nhanh chóng trong vòng 24 giờ,
  • 24 tháng bảo hành toàn diện biến tần INVT
