Tổng quan về tủ điện điều khiển động cơ

Tủ điện điều khiển động cơ ( viết tắt MCC: Motor Control Center) dùng để điều khiển và bảo vệ động các động cơ/motor công nghiệp, bơm tưới tiêu, các động cơ phân xưởng có công suất lớn. Tùy thuộc vào loại động cơ và yêu cầu của khách hàng, tủ điều khiển động cơ sẽ được thiết kế với chức năng: Khởi động sao tam giác, khởi động mềm, biến tần, khởi động trực tiếp…

Các thành phần chính trong tủ điều khiển động cơ gồm:

  • Bộ điều khiển trung tâm PLC
  • Thiết bị đóng cắt MCCB/ MCB
  • Contactor, Relay, Timer
  • Bộ điều khiển biến tần
  • Bộ khởi động sao – tam giác.
  • Bộ khởi động mềm

Các loại tủ điều khiển động cơ

Tủ điều khiển động cơ dùng khởi động từ

Có 2 phương pháp khởi động từ là khởi động trực tiếp ODL thường dùng cho tải nhẹ, moment quán tính khởi động nhỏ.

Khởi động sao tam giác thường dùng cho tải lớn, tránh sụt áp khi khởi động tải có moment quán tính lớn

Ưu điểm: Dễ kiểm tra, giá thành rẻ, hoạt động ổn định.

Nhược điểm:

  • Không điều khiển được tốc độ động cơ
  • Dòng khởi động hạn chế không được lớn
  • Đối với những động cơ có công suất cao thì chỉ áp dụng khi nguồn điện cung cấp khỏe

Tủ điều khiển động cơ khởi động mềm

Tủ điều khiển động cơ dùng khởi động mềm giúp hạn chế dòng, tiếng ồn khi khởi động các loại động cơ có moment quán tính lớn và nguồn điện cung cấp yếu.

Ưu điểm:

  • Giúp tiết kiệm điện năng, tăng tuổi thọ làm việc của động cơ.
  • Có thể để điều khiển điện áp đặt vào động cơ
  • Giảm dòng khởi động xuống còn 1,5 ÷ 3 lần dòng định mức phụ thuộc vào chế độ tải vì khi động cơ được đóng trực tiếp vào lưới điện.

Nhược điểm: Giá thành cao hơn so với tủ điều khiển sao tam giác

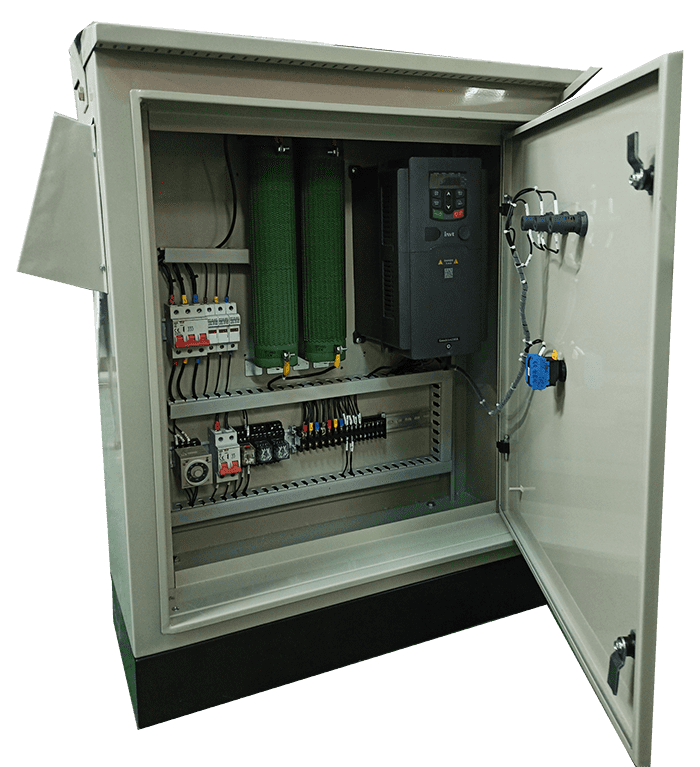

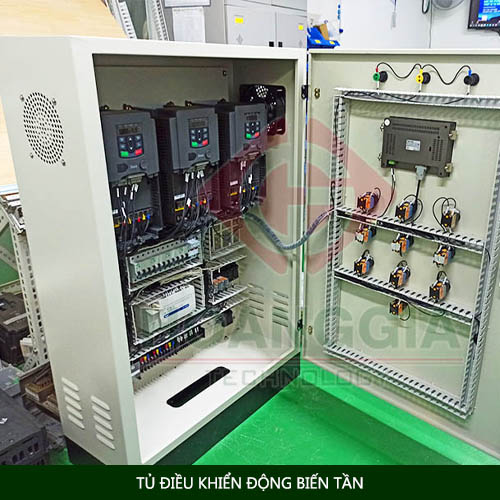

Tủ điều khiển động cơ dùng biến tần

Đây là loại tủ tối ưu nhất để điều khiển động cơ tại các nhà máy sản xuất, phương pháp này có đầy đủ ưu điểm của khởi động mềm, ngoài ra còn có thể thay đổi tốc độ của động cơ.

Ưu điểm:

  • Tiết kiệm điện năng, tận dụng tối đa công suất làm việc
  • Ổn định điện áp, tránh gây sụt áp cho các thiết bị điện khác
  • Bảo vệ động cơ khi ngắn mạch, quá tải, mất pha, điện áp cao thấp.
  • Giúp động cơ bền bỉ tăng tuổi thọ cho động cơ.

Nhược điểm: Giá thành cao hơn so với hai loại tủ điều khiển trên

Ứng dụng của tủ điều khiển động cơ

Tủ điện điều khiển động cơ có chức năng điều khiển và bảo vệ các phụ tải trong trường hợp bị mất pha, ngắn mạch, quá tải, cấp nguồn động lực cho động cơ, điều khiển chế độ khởi động, giám sát và bảo vệ động cơ. Hiện nay, tủ điều khiển động cơ được ứng dụng trong tòa nhà, cao ốc, nhà máy, văn phòng, khu công nghiệp cho các động cơ bơm, quạt, máy cắt, máy nghiền, quạt hút khói cầu thang, quạt thông gió tầng hầm, cũng như các động cơ cần thay đổi tốc độ, lưu lượng hoặc động cơ công suất lớn.

Hoàng Gia Automation – Đơn vị cung cấp, sản xuất tủ điện công nghiệp uy tín

Hoàng Gia Automation là đơn vị chuyên sản xuất, cung cấp tủ điện phân phối tổng (MSB), tủ tụ bù, tủ phân phối (DB), tủ điện điều khiển động cơ, điều khiển chiếu sáng,…cho các công trình lớn nhỏ.

Công ty Tự động hóa Hoàng Gia là đơn vị dẫn đầu về dịch vụ cung ứng thiết bị tự động hóa tại Miền Bắc, cam kết sản phẩm có độ ổn định cao, đảm bảo tối giản chi phí và quan trọng hơn hết là an toàn khi vận hành, mang đến cho khách hàng sự hài lòng về chất lượng sản phẩm và dịch vụ.

Hoàng Gia Automation luôn là địa chỉ uy tín đối tác của các doanh nghiệp, với hệ thống đại lý có mặt tại khắp các tỉnh thành: Hải Phòng, Hải Dương, Quảng Ninh, Nam Định, Thái Bình, Ninh Bình,..

  • Kho hàng lớn công suất đến 1000 kW, luôn sẵn sàng đáp ứng nhanh nhất nhu cầu khách hàng
  • Hỗ trợ dịch vụ “siêu tốc” 24/24, đảm bảo máy móc khách hàng gần như không dừng
  • Quy trình linh hoạt “thay thế trước, thủ tục sau”, hoàn tất nhanh chóng trong vòng 24 giờ,
  • 24 tháng bảo hành toàn diện biến tần INVT

Hotline: 0913.385.368

Hãy Yêu cầu Báo giá sản phẩm ngay – Click vào đây để được Báo Giá Nhanh
