Top 8 loại tủ điện công nghiệp chuyên dụng phổ biến nhất hiện nay

Hiện nay, trong bất kỳ hệ thống điện công nghiệp nào, tủ điện luôn đóng một vai trò trung tâm trong việc điều khiển, bảo vệ và phân phối nguồn điện đến từng khu vực, từng thiết bị một cách an toàn và hiệu quả. Từ các nhà máy sản xuất, khu công nghiệp đến các công trình hạ tầng lớn, thì việc lựa chọn đúng loại tủ điện phù hợp với nhu cầu sử dụng không chỉ giúp hệ thống vận hành ổn định mà còn tiết kiệm chi phí, giảm thiểu sự cố kỹ thuật.

Với hơn 19+ năm kinh nghiệm trong lĩnh vực thiết kế, thi công và lắp đặt tủ điện công nghiệp cho nhà máy trên toàn quốc, Hoàng Gia Automation tự hào là đơn vị đồng hành cùng hàng nghìn doanh nghiệp trên toàn quốc, chúng tôi cung cấp giải pháp tủ điện tối ưu cho từng quy mô và nhu cầu sử dụng. Hoàng Gia Automation luôn chú trọng đến chất lượng sản phẩm, tính an toàn và khả năng vận hành ổn định lâu dài của từng hệ thống điện.

Trong bài viết này, Hoàng Gia Automation sẽ giới thiệu đến bạn Top 8 loại tủ điện công nghiệp chuyên dụng phổ biến nhất hiện nay, giúp doanh nghiệp dễ dàng lựa chọn loại tủ phù hợp với từng công trình và yêu cầu thực tế.

• Giải pháp làm mát tủ điện biến tần hiệu quả cho nhà máy
• Ảnh hưởng của biến tần lên động cơ điện – Giải pháp khắc phục

TOP 8 loại tủ điện công nghiệp được lắp đặt phổ biến

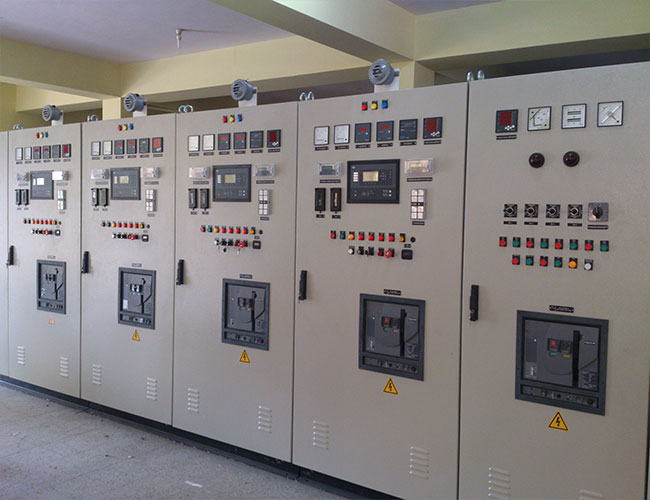

1. Tủ điện MSB

Tủ điện MSB (Main Switchboard) hay còn gọi là tủ điện tổng là thiết bị quan trọng nhất trong hệ thống phân phối điện của các công trình dân dụng, thương mại và công nghiệp. Đây là nơi nhận nguồn điện chính từ lưới điện hoặc máy phát điện, sau đó phân phối nguồn điện đến các tủ điện phân phối nhánh (MDB), tủ ATS, tủ tụ bù và các tải tiêu thụ lớn trong hệ thống. Dòng điện áp của tủ có thể lên đến 6300A, được bố trí lắp đặt ngay sau các trạm hạ thế (từ 15kV xuống 380VAC) và trước các tủ điện phân phối DB.

Tủ MSB đóng vai trò như trái tim của hệ thống điện, giúp quản lý tập trung và đảm bảo an toàn cho toàn bộ hệ thống cấp điện của công trình.

Chức năng chính của tủ điện MSB:

• Nhận nguồn điện chính từ lưới hoặc máy phát và phân phối đến các nhánh tải.
• Đóng cắt, bảo vệ an toàn cho toàn bộ hệ thống điện khi có sự cố quá tải, ngắn mạch, mất pha.
• Giám sát các thông số điện quan trọng như điện áp, dòng điện, công suất… giúp quản lý hệ thống hiệu quả.
• Kết nối với hệ thống ATS (nếu có) để chuyển đổi nguồn lưới và máy phát khi mất điện.
• Phân phối điện hợp lý đến các khu vực, dây chuyền hoặc hệ thống khác.

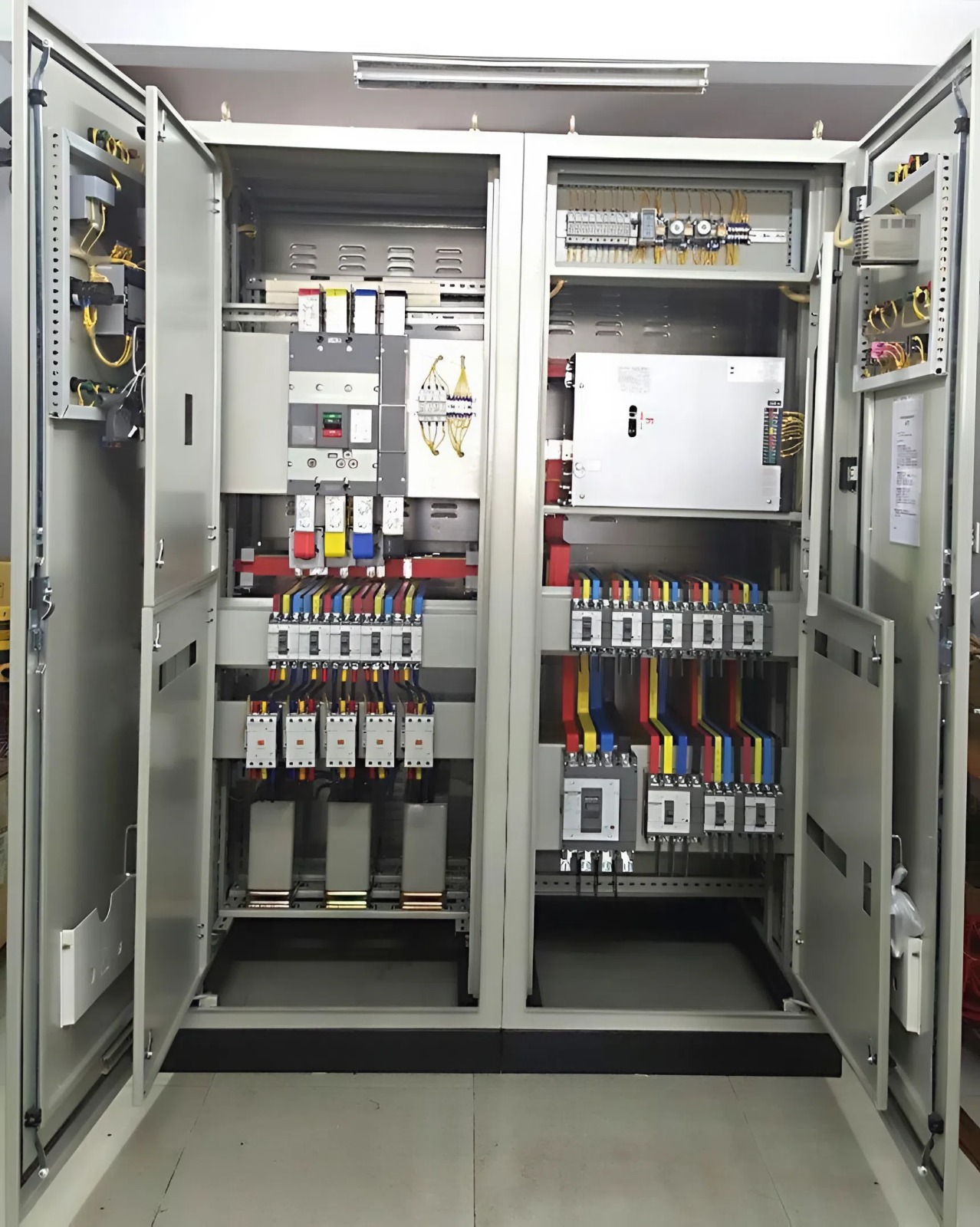

2. Tủ điện phân phối (Distribution Board)

Tủ điện phân phối (Distribution Board hoặc Distribution Panel) là một thiết bị điện quan trọng trong hệ thống điện dân dụng, công nghiệp và thương mại. Tủ điện có nhiệm vụ phân phối nguồn điện từ hệ thống điện tổng đến các tải tiêu thụ điện như đèn chiếu sáng, ổ cắm, máy móc thiết bị… đồng thời bảo vệ các thiết bị và con người khi có sự cố điện xảy ra.

Cấu tạo của tủ điện phân phối:

Một tủ điện phân phối tiêu chuẩn thường bao gồm:

• Vỏ tủ: Làm bằng thép sơn tĩnh điện, inox hoặc composite, có khả năng chống va đập, chống bụi, chống nước theo tiêu chuẩn IP (IP40 – IP65 tùy môi trường lắp đặt).

• CB tổng (MCB/ACB): Thiết bị đóng cắt và bảo vệ đường dây tổng.

• CB nhánh (MCB/RCBO): Bảo vệ từng nhánh tải riêng biệt, dễ dàng thao tác khi cần bảo trì hoặc cắt điện cục bộ.

• Thanh cái đồng (busbar): Phân phối nguồn điện đồng đều đến các nhánh.

• Thiết bị phụ trợ: Relay, contactor, đèn báo pha, đồng hồ đo điện áp, dòng điện…

Ứng dụng của tủ điện phân phối: Tủ điện phân phối được lắp đặt sử dụng rộng rãi tại nhà máy công nghiệp, toà nhà văn phòng, chung cư, trung tâm thương mại, siêu thị, bệnh viện, trường học, hệ thống điện năng lượng mặt trời,…

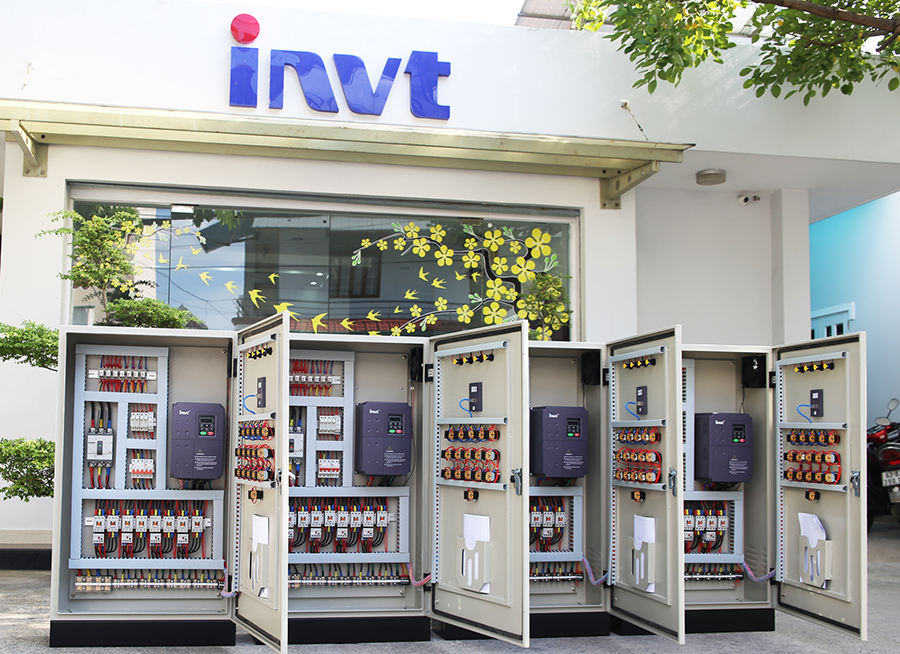

3. Tủ điện điều khiển động cơ (Motor Control Center – MCC)

Tủ điện điều khiển động cơ (Motor Control Panel hoặc Motor Control Cabinet) là loại tủ điện chuyên dùng để điều khiển và bảo vệ các động cơ điện trong hệ thống sản xuất, xử lý nước, HVAC, nhà máy công nghiệp hoặc các dây chuyền tự động hóa.

Tủ có thể điều khiển một hoặc nhiều động cơ cùng lúc, hỗ trợ vận hành theo các chế độ như khởi động trực tiếp, sao tam giác, mềm (soft start) hoặc biến tần. Đồng thời, tủ giúp bảo vệ động cơ khỏi các sự cố về điện như quá tải, mất pha, ngắn mạch hay sụt áp.

Các thành phần chính trong tủ điều khiển động cơ gồm:

• Bộ điều khiển trung tâm PLC
• Thiết bị đóng cắt MCCB/ MCB
• Contactor, Relay, Timer
• Bộ điều khiển biến tần
• Bộ khởi động sao – tam giác.
• Bộ khởi động mềm

Ứng dụng của tủ điện điều khiển động cơ: Tủ điện điều khiển động cơ được lắp đặt phổ biến tại: Nhà máy sản xuất, dây chuyền công nghiệp, trạm bơm nước, hệ thống HVAC, băng tải, thang máy, cẩu trục, trạm bơm chữa cháy, nhà máy xi măng,…

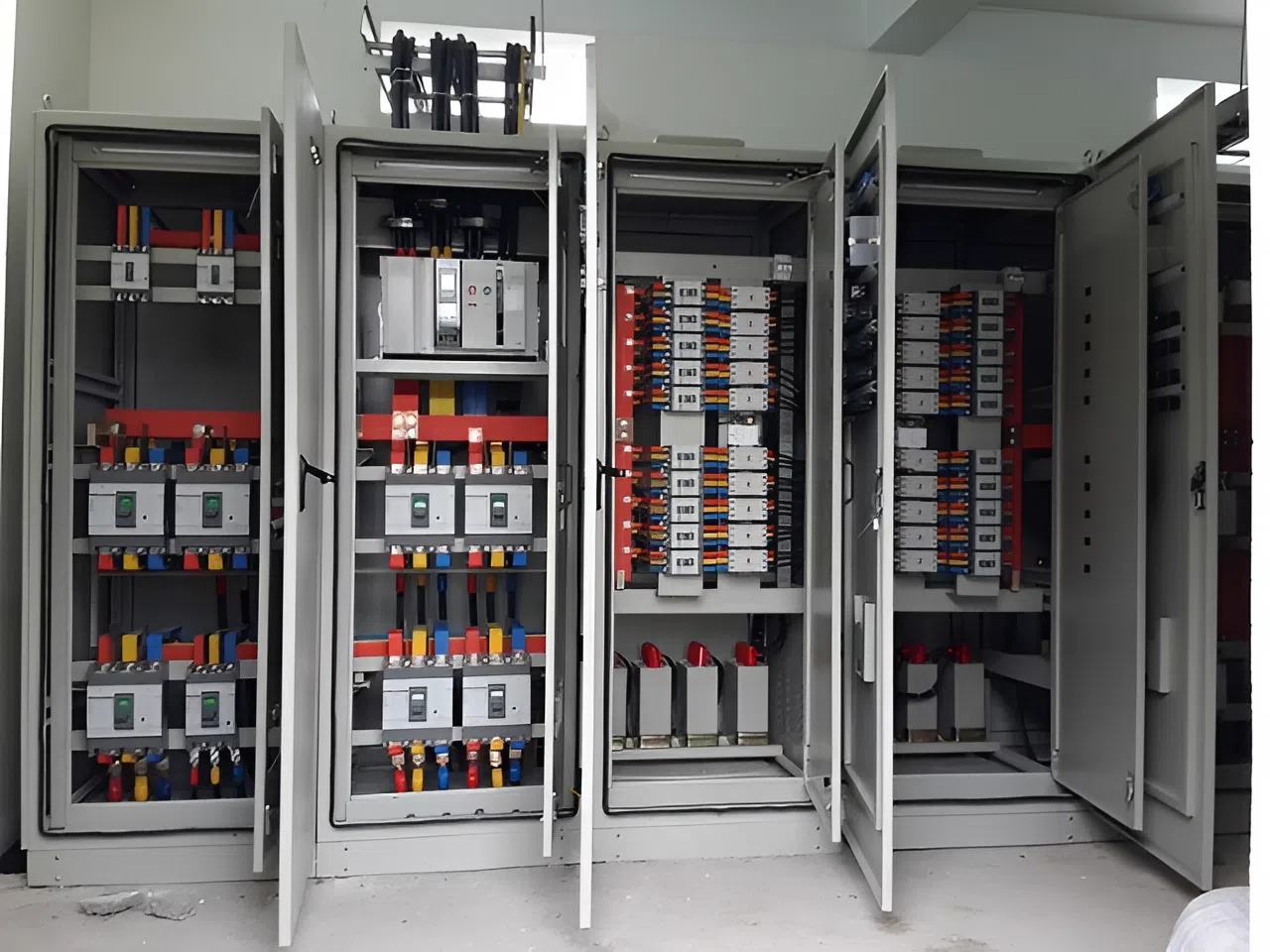

4. Tủ điện phân phối MDB

Tủ điện phân phối MDB (Main Distribution Board) là tủ thường được lắp sau tủ tổng MSB và lắp đặt phía trước các tủ DB. Tủ phân phối chính đóng vai trò trung gian trong hệ thống điện hạ thế. Nó có nhiệm vụ lấy nguồn điện từ tủ điện phân phối tổng (MSB) để cung cấp cho các phụ tải.

Tủ MDB đóng vai trò phân phối, điều khiển và bảo vệ các nhánh điện chính, giúp hệ thống vận hành an toàn, ổn định và thuận tiện trong việc bảo trì, sửa chữa.

Cấu tạo chính trong tủ điện phân phối MDB bao gồm:

• Vỏ tủ: Làm bằng thép sơn tĩnh điện hoặc inox, độ dày từ 1.5 – 2.0mm, chuẩn IP40 – IP65.

• CB tổng (ACB/MCCB): Thiết bị đóng cắt tổng để điều khiển và bảo vệ toàn bộ nhánh điện xuất phát từ tủ.

• CB nhánh (MCCB/MCB): Bảo vệ từng nhánh điện cấp cho tủ con (SDB) hoặc các tải lớn.

• Thanh cái đồng (busbar): Phân phối điện từ nguồn đến các CB nhánh.

• Thiết bị đo lường: Đồng hồ đo dòng điện, điện áp, công suất, tần số.

• Thiết bị chỉ thị: Đèn báo pha, đèn báo sự cố.

• Bộ chống sét lan truyền (SPD): Bảo vệ tủ và thiết bị tải khi có hiện tượng xung điện.

Tủ điện phân phối MDB là thành phần không thể thiếu trong mạng điện hạ thế. Tủ điện được ứng dụng lắp đặt trong phòng kỹ thuật của công ty, nhà máy, xí nghiệp, chung cư, văn phòng ốc, trung tâm thương mại, bệnh viện, sân bay…để phục vụ nhu cầu sản xuất, sinh hoạt và dịch vụ

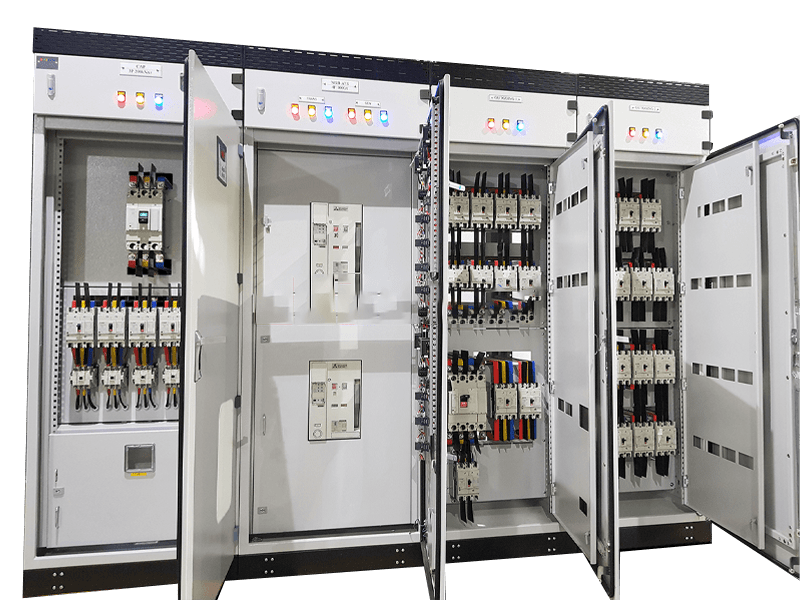

5. Tủ điện ATS (Automatic Transfer Switch)

Tủ điện ATS (Automatic transfer switch Panel) là hệ thống chuyển đổi giữa nguồn điện chính và nguồn điện dự phòng trong trường hợp xảy ra sự cố hoặc mất điện. Chức năng của tủ điện ATS là đảm bảo luôn có đủ nguồn điện cần thiết cho doanh nghiệp, dân sinh để phục vụ cho quá trình sản xuất, sinh hoạt không bị gián đoạn.

Cấu tạo chính của tủ điện ATS:

• Vỏ tủ điện ATS: Được làm từ thép mạ kẽm, bên ngoài được trang bị một lớp sơn tĩnh điện. Vỏ tủ điện có kích thước to – nhỏ sẽ tùy thuộc vào nhu cầu sử dụng, công suất.
• Thiết bị chuyển mạch tự động: Được thiết kế có các chế độ chuyển mạch tự động hoặc bằng tay.
• Bộ điều khiển tủ điện ATS: Có chức năng điều khiển thiết bị chuyển mạch theo thời gian.
• Hệ thanh cái đồng phân phối điện tủ điện ATS: Tùy theo dòng điện định mức của hệ thống mà được tính toán phù hợp.
• Các nút ấn, màn hình LCD, hệ thống đèn chỉ thị giúp người vận hành có thể linh hoạt được chế độ hoạt động.
• Ngoài các bộ phận trên, tủ điện ATS còn được tích hợp thêm chức năng giám sát và điều khiển từ xa.

Ứng dụng của tủ điện ATS: Tủ điện ATS được lắp đặt sử dụng rộng rãi tại nhà máy công nghiệp, toà nhà văn phòng, chung cư, trung tâm thương mại, siêu thị, bệnh viện, trường học, hệ thống điện năng lượng mặt trời,..

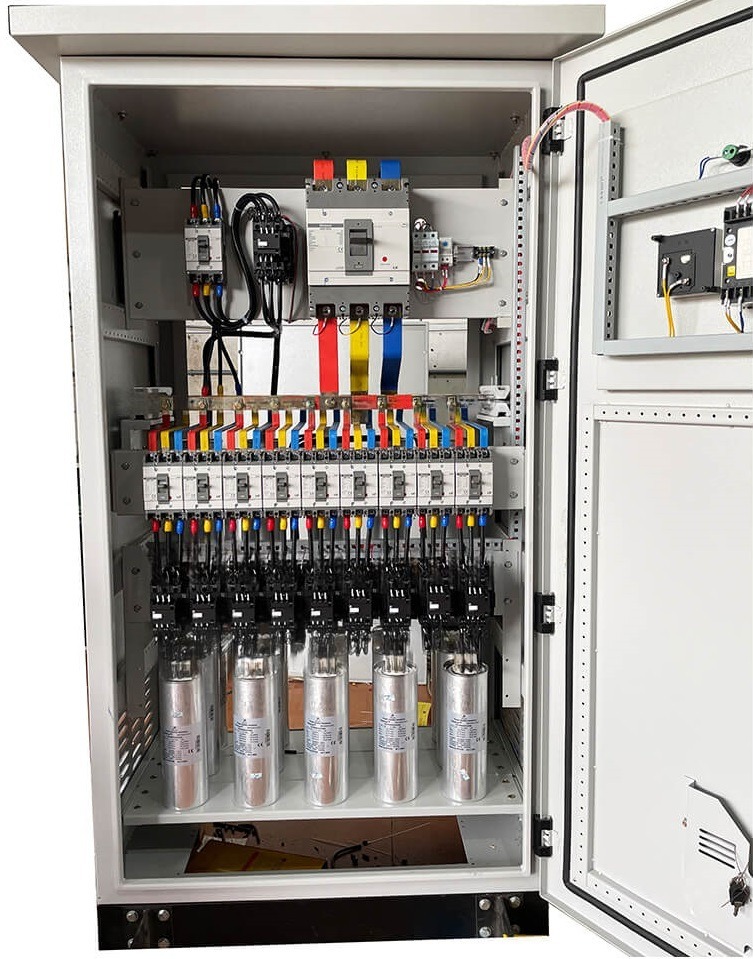

6. Tủ tụ bù (Capacitor Bank Cabinet)

Tủ tụ bù (Capacitor Bank Cabinet hoặc Power Factor Correction Cabinet) là thiết bị điện dùng để nâng cao hệ số công suất (Cosφ) trong hệ thống điện hạ thế hoặc trung thế, giúp giảm tổn thất điện năng, tiết kiệm chi phí tiền điện và hạn chế nguy cơ bị phạt tiền điện do hệ số công suất thấp.

Tủ tụ bù hoạt động bằng cách bù công suất phản kháng cho hệ thống điện, làm giảm lượng công suất vô công mà doanh nghiệp phải trả, đồng thời giúp cải thiện chất lượng điện năng và tăng khả năng mang tải của đường dây.

Cấu tạo chính của tủ tụ bù:

• Vỏ tủ: Thép sơn tĩnh điện hoặc inox, độ bảo vệ IP40 – IP55.

• Tụ bù (capacitor): Thiết bị lưu trữ và phóng điện, dùng để bù công suất phản kháng.

• Contactor đóng cắt tụ: Điều khiển đóng ngắt tụ theo lệnh từ bộ điều khiển.

• Bộ điều khiển tụ bù (Power Factor Controller): Tự động giám sát và điều khiển việc đóng/cắt các cấp tụ để duy trì hệ số công suất trong khoảng cho phép.

• CB bảo vệ hoặc MCCB: Bảo vệ các cấp tụ và thiết bị trong tủ.

• Thiết bị bảo vệ tụ: Cầu chì hoặc MCB bảo vệ từng cấp tụ riêng biệt.

• Thiết bị đo lường: Đồng hồ đo dòng điện, điện áp, hệ số công suất (nếu có).

• Đèn báo pha, đèn sự cố.

Ứng dụng của tủ tụ bù: Tủ tụ bù được lắp đặt sử dụng rộng rãi tại nhà máy sản xuất, xưởng công nghiệp, tòa nhà văn phòng, khách sạn, chung cư, trung tâm thương mại, siêu thị, trạm biến áp trung thế, trạm điện khu công nghiệp, trạm bơm nước, hệ thống HVAC,..

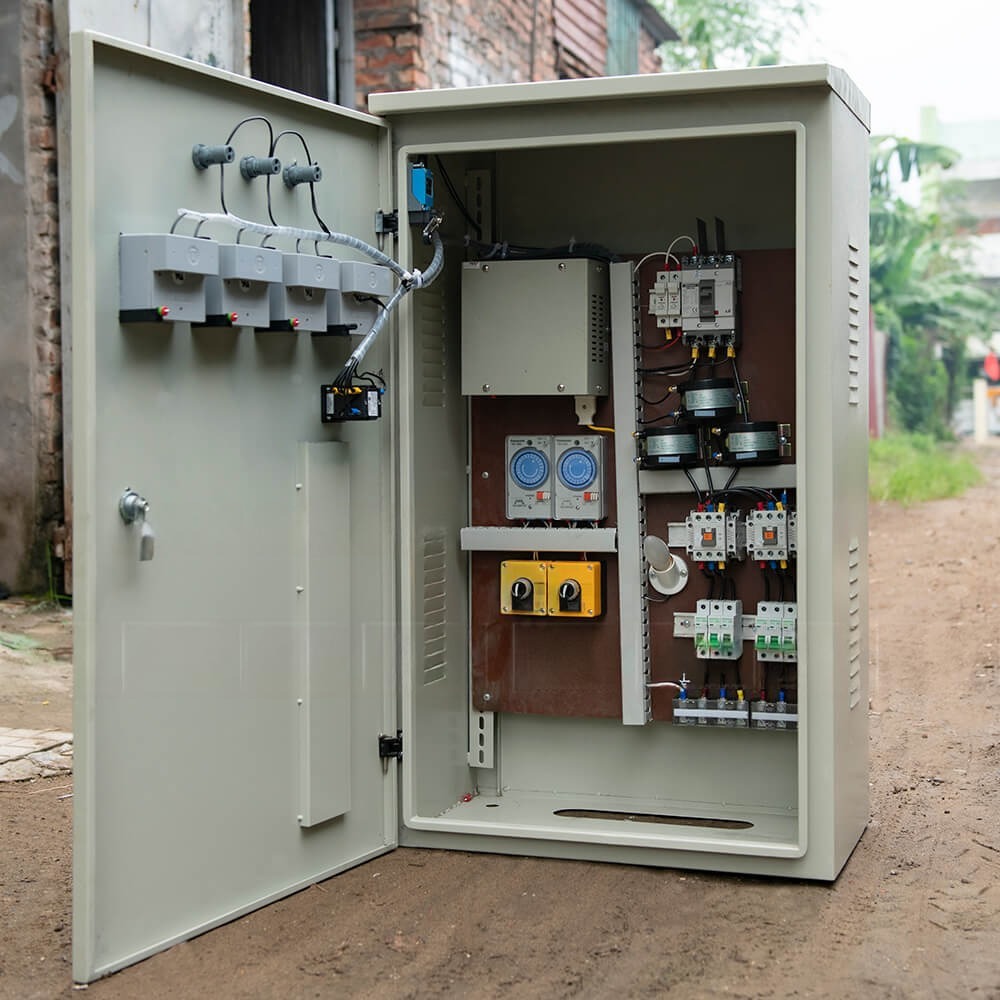

7. Tủ điện điều khiển chiếu sáng

Tủ điện điều khiển chiếu sáng là loại tủ chuyển điều khiển các thiết bị chiếu sáng như đèn đường, vườn hoa, khu công công cộng, đèn giao thông, đèn tín hiệu. Tủ có thể cài đặt thời gian chiếu sáng thông qua các thiết bị đóng cắt, điều khiển tự động bằng PLC, timer, hay ở chế độ bằng tay.

Chức năng của tủ điều khiển chiếu sáng là để tự động bật tắt các thiết bị theo thời gian thực hàng ngày mà không cần sự can thiệp của con người. Tùy vào nhu cầu của người sử dụng, tủ điện chiếu sáng có thể thiết kế theo dạng trong nhà hoặc ngoài trời, tích hợp các module thế hệ mới, giúp chúng ta có thể thay đổi chương trình trực tiếp trên điện thoại, mà không cần phải đến tận nơi để cài đặt.

Cấu tạo chính trong tủ điện chiếu sáng bao gồm:

• Vỏ tủ: Làm bằng thép sơn tĩnh điện hoặc inox, độ bảo vệ IP40 – IP55.

• CB tổng (MCCB/MCB): Đóng cắt và bảo vệ toàn bộ hệ thống chiếu sáng.

• CB nhánh (MCB): Bảo vệ từng nhánh đèn hoặc từng khu vực chiếu sáng.

• Contactor (khởi động từ): Đóng ngắt mạch chiếu sáng theo điều khiển tay hoặc tự động.

• Timer (bộ hẹn giờ): Tự động bật/tắt đèn theo thời gian cài đặt sẵn.

• Bộ điều khiển ánh sáng (Light Sensor): Tự động bật/tắt đèn dựa theo cường độ ánh sáng ngoài trời.

• Relay bảo vệ, nút nhấn, đèn báo pha, đèn báo sự cố.

Ứng dụng của tủ điện chiếu sáng: Tủ điện chiếu sáng được lắp đặt cho hệ thống chiếu sáng công cộng, toà nhà văn phòng, khách sạn, nhà máy, khu công nghiệp, khu chung cư, sân vận động, khu vui chơi giải trí,..

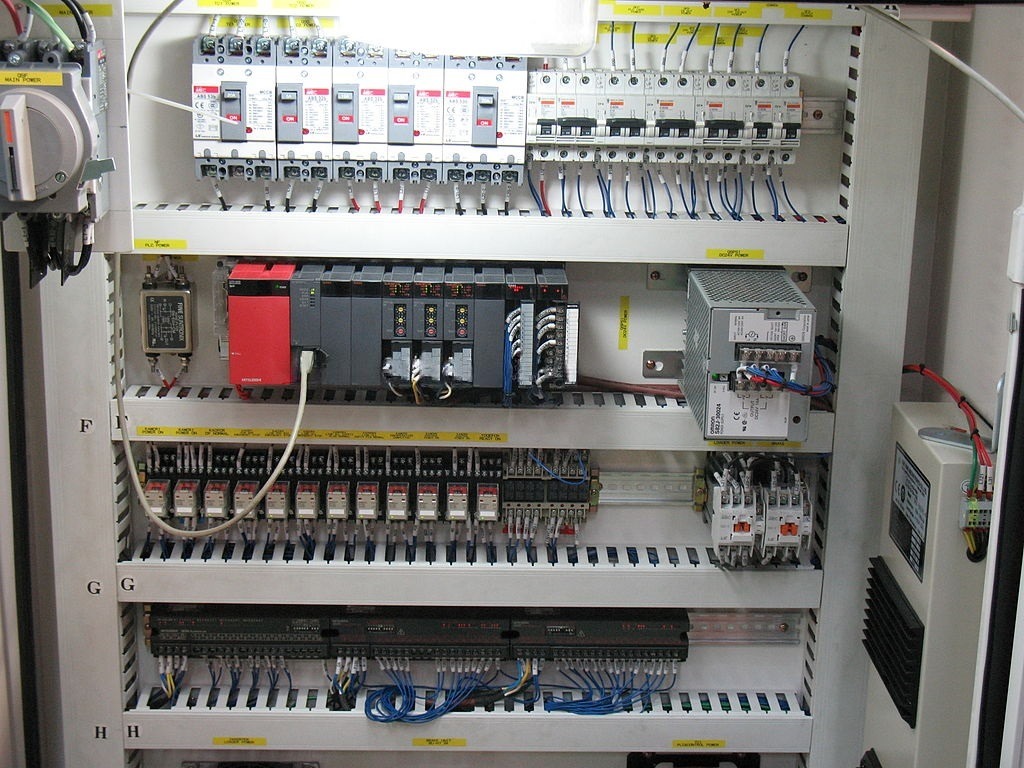

8. Tủ điện điều khiển lập trình PLC (Programmable Logic Controller Cabinet)

Tủ điện PLC (PLC Control Cabinet) là loại tủ điện điều khiển tự động sử dụng bộ lập trình PLC (Programmable Logic Controller) làm trung tâm xử lý tín hiệu, điều khiển thiết bị và hệ thống máy móc theo các chương trình cài đặt sẵn. Tủ PLC giúp giám sát, điều khiển và tự động hóa toàn bộ dây chuyền sản xuất hoặc các hệ thống công nghiệp phức tạp, giúp nâng cao hiệu suất vận hành và giảm chi phí nhân công.

Ứng dụng của tủ điện PLC: Tủ điện PLC được ứng dụng rộng rãi trong: Dây chuyền sản xuất công nghiệp: thực phẩm, xi măng, thép, dệt may…, dây chuyền đóng gói, chiết rót, băng tải, hệ thống giám sát và điều khiển trạm bơm, hệ thống SCADA giám sát toàn nhà máy, …
