Ảnh hưởng của biến tần lên động cơ điện – Giải pháp khắc phục

Ảnh hưởng của biến tần lên động cơ điện

Trong lĩnh vực tự động hóa công nghiệp, việc sử dụng biến tần để điều khiển tốc độ động cơ đã trở nên phổ biến và gần như không thể thiếu. Biến tần mang lại nhiều lợi ích như tiết kiệm điện năng, linh hoạt trong điều khiển tốc độ, hỗ trợ khởi động mềm, giảm sốc cơ khí… Tuy nhiên, nếu không được lắp đặt và sử dụng đúng cách, biến tần cũng có thể gây ra những ảnh hưởng tiêu cực đến động cơ và hệ thống điều khiển.

Từ kinh nghiệm nhiều năm triển khai hàng trăm dự án tự động hóa, Hoàng Gia Automation xin chia sẻ một số ảnh hưởng tiêu biểu của biến tần đến động cơ điện và các giải pháp phòng tránh, xử lý phù hợp – giúp các kỹ sư, nhà máy và chủ đầu tư vận hành hệ thống hiệu quả hơn, bền bỉ hơn.

Xem thêm:

• Hiểu rõ nhóm thông số P01 trong biến tần INVT GD200A & GD20
• Hướng dẫn điều khiển lực căng trong ứng dụng thu và xả cuộn

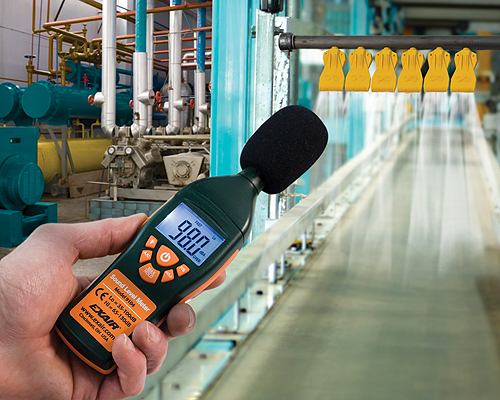

Tiếng ồn cao tần gây khó chịu trong môi trường làm việc

Một trong những hiện tượng dễ nhận thấy khi lắp biến tần cho motor là tiếng “rè rè” hay “kêu như tiếng dế”. Đây là tiếng ồn cao tần, phát sinh từ xung PWM (xung điều chế độ rộng) của biến tần, đặc biệt ở các sóng mang tần số thấp.

Tác hại:

• Gây khó chịu cho người vận hành trong môi trường làm việc yên tĩnh.

• Làm giảm trải nghiệm người dùng trong các không gian như văn phòng, phòng thí nghiệm, bệnh viện…

Giải pháp:

• Không nên tăng tần số sóng mang một cách tùy tiện để giảm tiếng ồn, vì có thể gây hại cho motor (xem phần tiếp theo).

• Thay vào đó, nên lắp cuộn kháng ngõ ra (output reactor) để làm mượt tín hiệu ra, triệt tiêu sóng cao tần trước khi đến motor, giúp giảm rõ rệt tiếng ồn.

Hỏng cách điện motor do sóng PWM tần số cao

Biến tần tạo ra sóng dạng xung vuông thay vì hình sin lý tưởng. Những xung điện này có biên độ thay đổi đột ngột, dẫn đến sự phá hủy dần lớp cách điện trong cuộn dây stato.

Hệ quả:

• Chạm điện cuộn dây – cháy motor.

• Tuổi thọ motor giảm mạnh khi chạy liên tục với biến tần thông thường.

Giải pháp:

• Sử dụng motor chuyên dùng cho biến tần, thường có ký hiệu “Inverter Duty” hoặc “VVVF Motor”, với lớp cách điện Class F trở lên, chịu được xung điện cao.

• Lắp cuộn kháng ngõ ra hoặc bộ lọc sin nếu sử dụng biến tần cho motor thường.

Hiện tượng cộng hưởng trên dây dẫn – nguy cơ cháy nổ

Khi kéo dây từ biến tần đến motor với khoảng cách xa (trên 30-50 mét), đặc biệt là với dây không đồng bộ pha hoặc tiết diện nhỏ, hiện tượng cộng hưởng điện từ dễ xảy ra.

Tác hại:

• Tăng dòng điện tức thời, gây quá dòng, báo lỗi E.O.C hoặc E.Trip.

• Làm nóng dây dẫn và vỏ motor, gây nguy cơ cháy nổ.

• Gây nhiễu ngược trở lại biến tần, làm hỏng linh kiện.

Giải pháp:

• Không kéo dây động lực quá dài nếu không cần thiết.

• Nếu buộc phải kéo dây xa, lắp cuộn kháng ngõ ra (output reactor) để triệt cộng hưởng.

• Ưu tiên dùng cáp động lực loại shielded (có giáp chống nhiễu) và đi riêng với tín hiệu.

Motor bị quá nhiệt khi chạy ở tần số thấp

Một nhược điểm khi dùng biến tần là khi giảm tần số để giảm tốc độ, motor sẽ quay chậm → lượng gió do quạt làm mát sinh ra không đủ để làm mát cuộn dây.

Hệ quả:

• Nóng quá mức, gây lão hóa cách điện, cháy cuộn.

• Ảnh hưởng đến tuổi thọ bạc đạn và ổ trục.

Giải pháp:

• Lắp quạt làm mát rời (external fan) cấp điện riêng, thường dùng trong các motor tốc độ thay đổi liên tục (ứng dụng nâng hạ, băng tải chậm…).

• Tránh để motor hoạt động liên tục ở tần số thấp dưới 15Hz nếu không có giải pháp làm mát phụ.

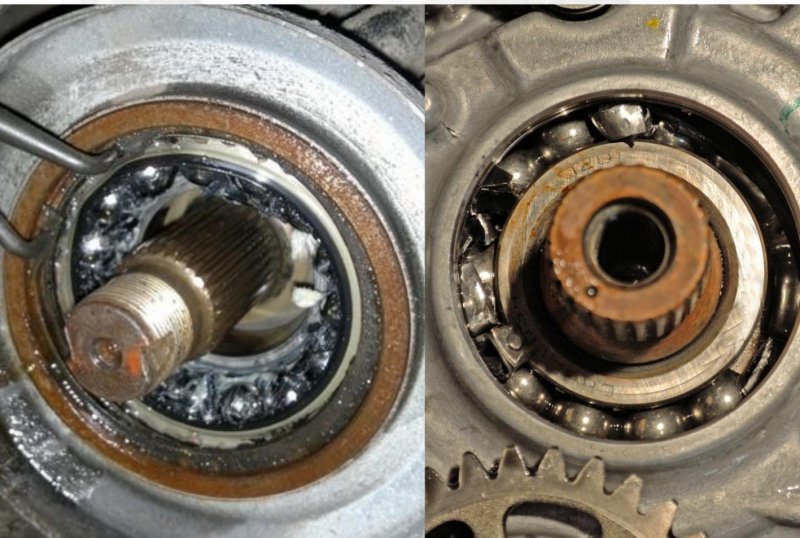

Dòng điện dọc trục phá hỏng bạc đạn

Một rủi ro ít được để ý là dòng điện rò từ sóng mang cao tần có thể đi qua trục motor xuống đất thông qua bạc đạn. Điều này làm mòn mặt bi, gây hư hỏng sớm bạc đạn.

Dấu hiệu:

• Motor kêu rít nhẹ hoặc rung bất thường sau vài tháng vận hành.

• Mở bạc đạn thấy rỗ bi hoặc vỡ bi.

Giải pháp:

• Dùng bạc đạn cách ly điện (Insulated bearing) ở motor công suất lớn (trên 75kW hoặc trục dài).

• Lắp vòng tiếp địa carbon (shaft grounding brush) hoặc cổ góp than để dẫn dòng điện khỏi trục trước khi qua bạc đạn.

Gây nhiễu tín hiệu điều khiển, PLC, cảm biến

Biến tần là một nguồn gây nhiễu điện từ mạnh nếu không được lọc đúng cách, có thể ảnh hưởng đến tín hiệu analog, cảm biến tiệm cận, encoder, hoặc truyền thông RS485, Modbus…

Tác hại:

• Hệ thống PLC bị reset ngẫu nhiên.

• Tín hiệu analog dao động bất thường.

• Cảm biến đọc sai giá trị, gây lỗi logic.

Giải pháp:

• Dây tín hiệu nên dùng loại chống nhiễu (có lưới đồng), đi riêng hoàn toàn với dây động lực.

• Cuộn dây qua vòng sắt non (ferrite core) để triệt nhiễu cao tần.

• Dùng cuộn kháng đầu vào (input reactor) hoặc bộ lọc EMC, nhất là khi hệ thống có nhiều biến tần.

Cẩn trọng khi sử dụng bộ lọc sin

Bộ lọc sin giúp làm mượt sóng ra từ biến tần, biến nó gần giống hình sin lý tưởng – từ đó giảm nhiễu và bảo vệ motor. Tuy nhiên, trong một số ứng dụng điều khiển chính xác cao (servo, CNC…), việc thêm bộ lọc này có thể làm trễ tín hiệu phản hồi.

Khuyến nghị:

• Dùng bộ lọc sin cho ứng dụng tải quán tính thấp như quạt, bơm, băng tải.

• Với hệ thống đòi hỏi phản ứng nhanh, nên cân nhắc kỹ và thử nghiệm trước khi lắp.

Biến tần là một công nghệ tuyệt vời, nhưng cũng cần được hiểu và sử dụng đúng cách. Những ảnh hưởng nêu trên là hoàn toàn có thể khắc phục nếu chúng ta chủ động thiết kế và thi công hệ thống một cách chuyên nghiệp, kỹ lưỡng ngay từ đầu.

Tôi tin rằng, với những kinh nghiệm thực tế này, anh em kỹ thuật – từ nhà máy sản xuất đến nhà thầu cơ điện – có thể áp dụng để hạn chế tối đa rủi ro, tăng tuổi thọ thiết bị, và đảm bảo hệ thống vận hành ổn định, an toàn.
