Hướng dẫn điều khiển lực căng trong ứng dụng thu và xả cuộn

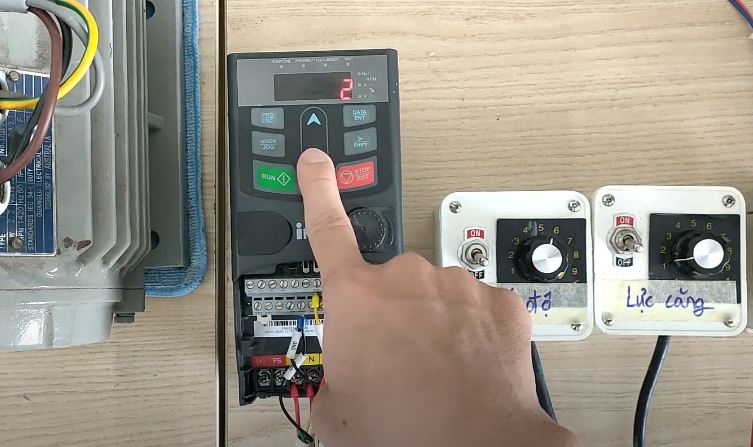

Điều khiển lực căng là một ứng dụng phổ biến trong các dây chuyền thu và xả cuộn vật liệu như chỉ, màng, giấy, vải… Trong bài viết này, chúng tôi sẽ hướng dẫn chi tiết cách triển khai điều khiển lực căng sử dụng biến tần INVT GD20 và GD200A, thông qua thực tế thí nghiệm kèm sơ đồ đấu nối và thông số cài đặt cụ thể.

Xem thêm:

• Hướng dẫn cài đặt chức năng tự reset và chạy lại khi biến tần bị lỗi
• Hướng dẫn sao chép thông số đã cài đặt trên biến tần INVT GD200A & GD20

Ứng dụng điều khiển lực căng là gì?

Ứng dụng điều khiển lực căng thường được dùng trong các máy cuộn, đảm bảo vật liệu (chỉ, màng…) được cuộn đều với lực kéo ổn định, tránh tình trạng đứt, chùng hoặc rối cuộn.

Cấu hình điều khiển bằng biến trở

Người dùng thường sử dụng 2 biến trở:

• Biến trở 1: Điều chỉnh tốc độ tối đa của motor.

• Biến trở 2: Điều chỉnh mức lực căng mong muốn.

Biến tần sẽ tự động tăng/giảm tốc độ motor dựa theo sự thay đổi lực căng thực tế, để duy trì giá trị lực căng đã đặt.

Sơ đồ đấu nối tín hiệu analog

• Biến trở lực căng → đấu vào chân AI3 của biến tần.

• Biến trở tốc độ → đấu vào AI2.

• Chân 10V cấp nguồn cho biến trở.

• Chân GND chung cho hai biến trở.

• Công tắc gạt thứ 3 trên DIP switch cần gạt xuống (chọn chế độ 0–10V).

Cấu hình thông số motor và autotune

• Cài đặt thông số motor: P00.13 (công suất), P00.14 (dòng định mức), P00.10 (tốc độ định mức).

• Thực hiện autotune motor bằng thông số P00.15 = 1 (tune quay có tải tháo rời) hoặc P00.15 = 3 (tune không quay, giữ nguyên tải).

Cài đặt điều khiển lực căng (P mode)

• P00.00 = 4: Chế độ điều khiển torque (lực căng).

• P00.01 = 0: Điều khiển bằng phím nhấn trên biến tần.

• P00.03 = 50: Tần số tối đa.

• P00.04 = 5: Tần số tối thiểu.

• P00.11 & P00.12 = 2: Thời gian tăng/giảm tốc là 2 giây.

Theo dõi và giám sát lực căng

• P17.15: Đặt lực căng mong muốn (0–300%).

• P17.09: Theo dõi lực căng thực tế (torque output).

• Khi lực căng thực tế < đặt → biến tần tăng tốc.

• Khi lực căng thực tế > đặt → biến tần giảm tốc

Lưu ý quan trọng

• Chỉ sử dụng chế độ điều khiển lực căng này cho động cơ không đồng bộ 3 pha.

• Không áp dụng cho các loại motor torque chuyên dụng hoặc motor servo.

Giải pháp điều khiển lực căng bằng biến tần INVT GD20 hoặc GD200A là một phương án kinh tế, hiệu quả và dễ triển khai trong các ứng dụng thu – xả cuộn. Việc cấu hình và đấu nối khá đơn giản, chỉ cần hiểu rõ nguyên lý hoạt động của tín hiệu analog và torque control.
