CHV110 – Tủ biến tần chuyên dụng cho Máy ép nhựa

Liên hệ

  • Biến tần CHV110 có thể tiết kiệm từ 25% đến 50 % lượng điện tiêu thụ bằng việc thay đổi tốc độ tùy theo yêu cầu về áp suất và lưu lượng dầu thủy lực trong các chu trình hoạt động của máy ép.
  • Tự động điều khiển tốc độ bơm dầu đáp ứng nhanh chính xác áp suất và lưu lượng dầu theo chu trình cài đặt.
  • Khả năng quá tải lớn, khởi động nhanh của biến tần CHV110 cho phép nâng cao công suất máy, giảm thiểu sản phẩm lỗi.
  • 02257.105.666
  • kinhdoanh.hoanggia@gmail.com

Giới thiệu về Biến tần chuyên dụng cho Máy ép nhựa – CHV110

Biến tần CHV110 là dòng biến tần chuyên dụng tiết kiệm điện cho máy ép nhựa của hãng INVT.

Biến tần CHV110  có thể tiết kiệm từ 25% đến 50 % lượng điện tiêu thụ bằng việc thay đổi tốc độ tùy theo yêu cầu về áp suất và lưu lượng dầu thủy lực trong các chu trình hoạt động của máy ép. Khả năng quá tải lớn, khởi động nhanh của biến tần CHV110 cho phép nâng cao công suất máy, giảm thiểu sản phẩm lỗi.

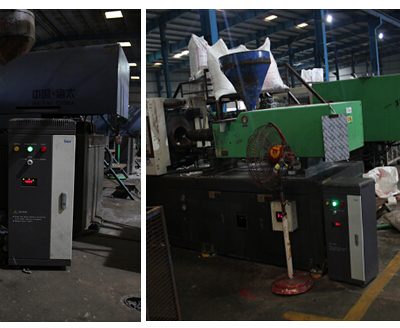

Hoàng Gia cung cấp biến tần CHV110 - biến tần INVT chuyên dụng cho máy ép nhựa
Hoàng Gia cung cấp biến tần CHV110 – biến tần INVT chuyên dụng cho máy ép nhựa

Dải công suất của Biến tần chuyên dụng cho Máy ép nhựa – CHV110

  • 3P 380V, 7.5KW~100KW

Chức năng chính của Biến tần chuyên dụng cho Máy ép nhựa – CHV110

Các chức năng chuyên dụng
  • Tăng tốc nhanh, tăng sản lượng của máy ép nhờ khả năng quá tải lớn tới 180% trong 30s
  • Bền bỉ trong môi trường bụi bẩn, ăn mòn và sử dụng bền, cấp bảo vệ IP54.
  • Tích hợp cuộn kháng DC (từ 15kW đến 55KW), cải thiện hệ số công suất.
  • Tự động reset và tiếp tục vận hành khi mất nguồn tức thời.
  • Tích hợp sẵn card nhận tín hiệu điều khiển áp suất và lưu lượng.
  • Tự động điều khiển tốc độ bơm dầu đáp ứng nhanh chính xác áp suất và lưu lượng dầu theo chu trình cài đặt.
  • Bơm dầu chỉ làm việc khi có yêu cầu lưu lượng hoặc áp suất, loại bỏ trượng hợp tràn dầu qua van an toàn giúp tiết kiệm năng lượng hiệu quả.
  • Tích hợp sẵn mạch by-pass giúp việc sản xuất không bị gián đoạn

Đặc tính kỹ thuật chính

  • Chế độ điều khiển: Điều khiển V/F (SVPWM), Đều khiển vector vòng kín (Closed Loop Vector) và điều khiển Torque
  • Torque khởi động ở 0.0Hz: 200%
  • Điều khiển tốc độ chính xác đến ±0.2%, đáp ứng nhanh <10 ms
  • Truyền thông: Modbus,  Profibus DP
  • Công suất : 1 cấp (G)
  • Số cổng I/O: 19
  • Bộ lọc EMC: Tích hợp sẵn IEC 61800-3 C3 Filter
  • Điện trở thắng: Braking Unit cho biến tần với công suất từ 30 kW trở xuống.
  • Kết cấu gọn, cứng cáp. Có đường làm mát bằng gió riêng, chịu được môi trường bụi và ẩm
  • Màn hình biến tần/ Keypad : Keypad có thể lấy rời để giám sát và cài đặt từ xa, sao chép được thông số
  • Điều khiển các loại động cơ: đồng bộ, không đồng bộ, PM…
  • Chức năng bảo vệ : 36 chức năng bảo vệ biến tần và động cơ trước các sự cố như là quá dòng, áp cao, áp thấp, quá nhiệt, mất pha, lệch pha, đứt dây ngõ ra, quá tải …
  • Chứng chỉ, Tiêu chuẩn :

CE hợp chuẩn thị trường châu Âu

Tương thích điện từ: EN 61800-3:2004, 2006/95/EC

An toàn: EN 61800-5-1:2007, 2004/108/EC

Ứng dụng – Giải pháp của Biến tần chuyên dụng cho Máy ép nhựa – CHV110

Biến tần chuyên dụng cho Máy ép nhựa – CHV110 được ứng dụng rộng rãi cho nhiều máy trong ngành nhựa, máy ép nhựa

Ứng dụng của biến tần CHV110 - biến tần cho máy ép nhựa
Ứng dụng của biến tần CHV110 – biến tần cho máy ép nhựa



Hotline: 02257.105.666

Hãy Yêu cầu Báo giá sản phẩm ngay – Click vào đây để được Báo Giá Nhanh

I/ THÔNG SỐ KỸ THUẬT BIẾN TẦN INVT CHV110

ĐẶC TÍNH THIẾT BỊ

DIỄN GIẢI

Nguồn điện ngõ vào Điện áp ngõ vào (V) + AC 3Pha 380V±15% (7.5~110Kw)
 Tần số ngõ vào (Hz) 47~63HZ
Nguồn điện ngõ ra Điện áp ngõ ra (V) 0~ điện áp ngõ vào
 Tần số ngõ ra (Hz) 0~400Hz
Loại động cơ Động cơ không đồng bộ

Đặc tính điều khiển
 Moment khởi động 150% moment định mức tại 0.5Hz (SVC); 180% momen định mức tại 0Hz(VC)
 Chế độ điều khiển V/F control, Sensorless Vector (SVC), Torque control, Vector control with card PG (VC).
 Độ phân giải điều chỉnh tốc độ 1:100 (SVC); 1:1000 (VC).
 Khả năng quá tải 60s với 150% dòng định mức
10s với 180% dòng định mức.
 Tần số sóng mang 1 kHz ~16.0 kHz.
 Độ chính xác tốc độ ±0.5% (SCV), ±0.02% (VC) của tốc độ tối đa.
Nguồn điều khiển tần số Bàn phím, Ngõ vào analog, HDI, simple PLC, đa cấp tốc độ: có thể cài đặt 16 cấp tốc độ , truyền thông, PID… Có thể thực hiện kết hợp giữa nhiều ngõ vào và chuyển đổi giữa các ngõ vào khác nhau.
 Chức năng dò tốc độ Khởi động êm đối với động cơ đang còn quay.
Đặc điểm I/O
(tất cả các ngõ vào/ra đều có thể lập trình được)
 Ngõ vào số Có 05 ngõ điều khiển ON-OFF(S1~S5)
 Ngõ vào xung 01 ngõ vào xung tốc độ cao (HDI).
 Ngõ vào Analog 2 Ngõ vào:
+ AI1 nhận tính hiệu (0~10V).
+ AI2  nhận tính hiệu (0 ~10V hoặc 0~20mA).
 Ngõ ra Analog Cung cấp 01 ngõ: AO1 có tín hiệu từ 0/4~20mA hoặc 0~10V.
 Ngõ ra Relay Cung cấp 02 ngõ ra:
+ RO1A-Commonm, RO1B-NC, RO1C-NO.
+ RO2A-Common, RO2B-NC, RO2C-NO.
 Ngõ ra collector hở Có 02 ngõ ra và 01 ngõ ra open collector  hoặc ngõ ra xung tốc độ cao.
Chức năng bảo vệ Bảo vệ khi xảy ra các sự cố như là quá dòng, áp cao, dưới áp, quá nhiệt, mất pha, lệch pha, đứt dây ngõ ra, quá tải v.v…

Chức năng đặc biệt
 Chức năng tự ổn áp (AVR) Tự động ổn định điện áp ngõ ra khi điện áp nguồn cấp dao động bất thường
 Chức năng chuyên dụng cho ngành sợi, dệt Điều khiển chạy tốc độ thay đổi theo chu trình để cuộn sợi.
 Chức năng timer, couter Điều chỉnh được thời gian tác động của Rờ le
 Chức năng giúp hệ thống hoạt động liên tục
  • Tự động reset lỗi theo số lần và thời gian đặt trước.
  • Duy trì hoạt động khi bị mất điện thoáng qua và dải điện áp hoạt động rộng phù hợp với những nơi điện chập chờn.
 Chức năng tiết kiệm điện
  • Chức năng tự động tiết kiệm điện khi động cơ dư tải
  • Nâng cao hệ số công suất của động cơ.
 Chức năng bù moment Làm tăng đặc tính moment của điều khiển V/F khi động cơ làm việc ở tốc độ thấp.
 Chức năng điều khiển thắng Thắng động năng, thắng DC.
 Chức năng cân bằng tải Khi nhiều động cơ cùng kéo một tải,chức năng này giúp cân bằng tải phân bố trên các động cơ bằng cách giảm tốc độ xuống dựa vào giá trị tăng lên của tải
 Chức năng cài đặt tần số bỏ qua Giúp biến tần tránh dao động do cộng hưởng cơ khí với tải.
 Chức năng kiểm tra, giám sát Kết nối máy tính để giám sát quá trình hoạt động cũng như cài đặt thông số cho biến tần nhờ phần mềm INVT studio V1.0, HCM.
Chức năng chuyên dụng cho máy ép nhựa
  • Nguồn đặt tần số: So sánh tín hiệu áp suất và lưu lượng từ đầu ra của máy, tín hiệu dòng (0~1A) và tín hiệu áp (0~10V).
  • Moment khởi động lớn ở tần số thấp, khởi động nhanh.
  • Thiết kế dạng tủ kín IP21 giúp bảo vệ biến tần, chống bám bụi, nước, nhiễm từ…tăng tuổi thọ hệ thống.
  • Tích hợp mạch điều khiển bypass.
  • Tích hợp bộ cuộn kháng DC (15Kw~55Kw), cải thiện hệ số công suất.
  • Tự động reset lỗi và reset khi mất nguồn, đảm bảo quá trình sản xuất được liên tục.
  • Khả năng quá tải lớn.
  • Tiết kiệm năng lượng cao từ 5%~10%.



II/ THÔNG SỐ CÔNG SUẤT VÀ MÃ SẢN PHẨM BIẾN TẦN INVT CHV110

a/ Kích thước lắp đặt

Kích thước biến tần CHV110
Kích thước biến tần CHV110



Công suất
(KW)
H
(mm)
W
(mm)
D
(mm)
Kích thước
7.5~15685300250
18~30846350270
37~55935390285
751030540380
90~1101170600380

b/Chọn Dây Điện, MCB, motor



Công suất
(KW)
MCB
(A)
Cáp động lực
(mm2)
Dòng định mức (A)Công suất
Motor (KW)
CHV110-0R7G-4406177.5
CHV110-011G-46362511
CHV110-015G-46363215
CHV110-018G-4100103718.5
CHV110-022G-4100164522
CHV110-030G-4125256030
CHV110-037G-4160257537
CHV110-045G-4200359045
CHV110-055G-42003511055
CHV110-075G-41507015075
CHV110-090G-43157017690
CHV110-110G-440095210110

c/ Bảng chọn công suất điện trở xả



Công suất
(KW)
Bộ điều khiển thắngĐiện Trở Thắng
(100% moment thắng)
LoạiSố lượngĐặc tínhSố lượng
CHV110-0R7G-4Tích hợp0150Ω/1040W01
CHV110-011G-4
CHV110-015G-440Ω/1560W01
CHV110-018G-4DBU-055-40120Ω/9600W01
CHV110-022G-4
CHV110-030G-4
CHV110-037G-413.6Ω/9600W01
CHV110-045G-4
CHV110-055G-4
CHV110-075G-4DBU-055-40213.6Ω/9600W02
CHV110-090G-4
CHV110-110G-4
