Cài đặt biến tần INVT điều khiển bơm nước qua phao bơm

Điều khiển bơm nước bằng biến tần INVT qua phao bơm

Biến tần INVT là một giải pháp hiệu quả giúp điều khiển bơm nước tự động theo mức nước trong bồn chứa. Hệ thống này sử dụng cảm biến phao để giám sát mực nước, kết hợp với biến tần để điều chỉnh hoạt động của máy bơm, giúp tiết kiệm điện năng và nâng cao tuổi thọ thiết bị. Trong bài viết này, Hoàng Gia Automation sẽ hướng dẫn bạn cách cài đặt biến tần INVT để điều khiển bơm nước tự động theo mức nước.

Nguyên lý hoạt động của hệ thống bơm nước tự động

Hệ thống điều khiển bơm nước bằng biến tần INVT hoạt động dựa trên nguyên lý sau:

• Khi mức nước trong bồn xuống thấp (mực nước cạn), phao sẽ gửi tín hiệu để kích hoạt biến tần, làm bơm nước hoạt động và bơm nước vào bồn.
• Khi mức nước đạt đến giới hạn trên (bồn đầy), phao sẽ ngắt tín hiệu, biến tần dừng hoạt động và bơm nước sẽ tắt.
• Nếu hệ thống được thiết kế để bơm nước từ bồn chứa ra ngoài, nguyên lý hoạt động sẽ được đảo ngược: khi bồn đầy, bơm hoạt động để xả nước; khi bồn cạn, bơm dừng.

Hướng dẫn cài đặt biến tần INVT điều khiển bơm nước theo mức nước

Bước 1: Cấp nguồn và khởi động biến tần

• Kết nối nguồn điện cho biến tần INVT.
• Reset biến tần về cài đặt mặc định bằng cách vào tham số P00.18 và đặt giá trị 1.

Bước 2: Cài đặt thông số động cơ

Nhập đầy đủ các thông số động cơ theo hướng dẫn sau:

• P00.02: Công suất động cơ.
• P00.01: Tần số động cơ (thông thường là 50Hz).
• P00.03: Tốc độ quay (RPM).
• P00.04: Điện áp định mức của động cơ.
• P00.05: Dòng điện định mức của động cơ.

Bước 3: Cấu hình chế độ điều khiển

• Vào P00.01 và đặt giá trị 1 để biến tần nhận lệnh điều khiển từ công tắc ngoài.
• Cài đặt thời gian tăng/giảm tốc:
  • P00.11: Thời gian tăng tốc (đề xuất 3 giây).
  • P00.12: Thời gian giảm tốc (đề xuất 3 giây).

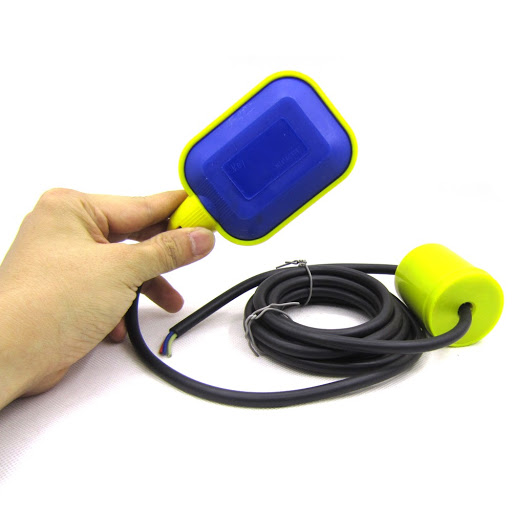

Bước 4: Kết nối phao báo mức nước với biến tần

• Đấu dây phao vào biến tần để kiểm soát quá trình bơm/xả nước.
• Kết nối chân chung của phao với dây báo tràn hoặc báo cạn tùy theo nhu cầu sử dụng:
  • Báo tràn: Khi bồn đầy, bơm dừng.
  • Báo cạn: Khi bồn cạn, bơm hoạt động.
• Đấu nối tiếp phao với công tắc điều khiển biến tần để đảm bảo bơm chỉ hoạt động khi đạt điều kiện mong muốn.

Kiểm tra và vận hành hệ thống

Sau khi hoàn tất quá trình cài đặt, thực hiện kiểm tra hệ thống:

• Đưa phao về trạng thái cạn nước, kiểm tra xem biến tần có kích hoạt bơm không.
• Đưa phao về trạng thái đầy nước, kiểm tra xem bơm có dừng hoạt động không.
• Điều chỉnh lại các tham số nếu cần thiết để hệ thống hoạt động ổn định

Lợi ích của việc sử dụng phao điện kết hợp biến tần để điều khiển bơm nước

• Tự động hóa thông minh, tối ưu vận hành

  • Phao điện kết hợp với biến tần giúp hệ thống bơm hoạt động hoàn toàn tự động, điều chỉnh linh hoạt theo mức nước, giảm thiểu sự can thiệp thủ công.

• Tiết kiệm điện năng hiệu quả

  • Biến tần điều chỉnh tốc độ bơm theo nhu cầu thực tế, giúp giảm điện năng tiêu thụ đáng kể so với việc chạy bơm ở tốc độ cố định.

• Bảo vệ máy bơm, kéo dài tuổi thọ thiết bị

  • Biến tần giúp khởi động và dừng bơm êm ái, tránh hiện tượng sốc điện và cơ khí, hạn chế hao mòn động cơ.
  • Phao điện giúp ngăn ngừa tình trạng bơm chạy khô hoặc quá tải, giảm thiểu rủi ro hỏng hóc.

• Duy trì áp suất ổn định, tối ưu hiệu suất bơm

  • Khi kết hợp biến tần, hệ thống bơm có thể duy trì áp suất nước ổn định, tránh tình trạng nước lúc mạnh lúc yếu, phù hợp với các hệ thống cấp nước quy mô lớn.

• Giảm chi phí vận hành và bảo trì

  • Nhờ kiểm soát tốc độ bơm hợp lý, hệ thống ít bị hỏng hóc, giảm chi phí sửa chữa và bảo trì thiết bị.

• Ứng dụng linh hoạt trong nhiều lĩnh vực

  • Hệ thống phao điện kết hợp biến tần có thể áp dụng cho nhiều nhu cầu khác nhau như cấp nước sinh hoạt, tưới tiêu nông nghiệp, bơm nước hồ cá, xử lý nước thải, và cấp nước công nghiệp.

Việc sử dụng biến tần INVT để điều khiển bơm nước theo mức nước giúp hệ thống hoạt động hiệu quả, tiết kiệm chi phí vận hành và nâng cao độ bền thiết bị. Với hướng dẫn chi tiết trên, bạn có thể dễ dàng cài đặt và cấu hình biến tần để kiểm soát quá trình bơm nước tự động một cách tối ưu. Nếu cần tư vấn thêm, hãy liên hệ Hoàng Gia Automation để được hỗ trợ chuyên sâu hơn!
