Cách Tính Và Lựa Chọn Điện Trở Xả Cho Biến Tần

Trong các hệ thống sử dụng biến tần để điều khiển động cơ, điện trở xả (braking resistor) là một thành phần phụ kiện tuy nhỏ nhưng lại đóng vai trò cực kỳ quan trọng. Đặc biệt với các ứng dụng có yêu cầu dừng gấp, giảm tốc nhanh như cầu trục, cẩu tháp, băng tải, thang máy, máy nâng hạ, việc lựa chọn đúng điện trở xả không chỉ đảm bảo hiệu suất hoạt động mà còn bảo vệ biến tần khỏi nguy cơ hư hỏng do quá áp.

Tuy nhiên, trên thực tế nhiều kỹ thuật viên vẫn còn khá mơ hồ trong việc tính toán cũng như lựa chọn điện trở sao cho phù hợp với từng loại biến tần và ứng dụng. Trong bài viết này, chúng tôi sẽ chia sẻ chi tiết cách tính toán, lựa chọn và ghép điện trở xả đúng kỹ thuật dựa trên kinh nghiệm thực tế thi công hệ thống cầu trục trong nhà xưởng.

Xem thêm:

• Cách lựa chọn điện trở xả cho biến tần theo công suất và giá trị điện trở
• Bảng tổng hợp thông số kỹ thuật điện trở xả mới nhất

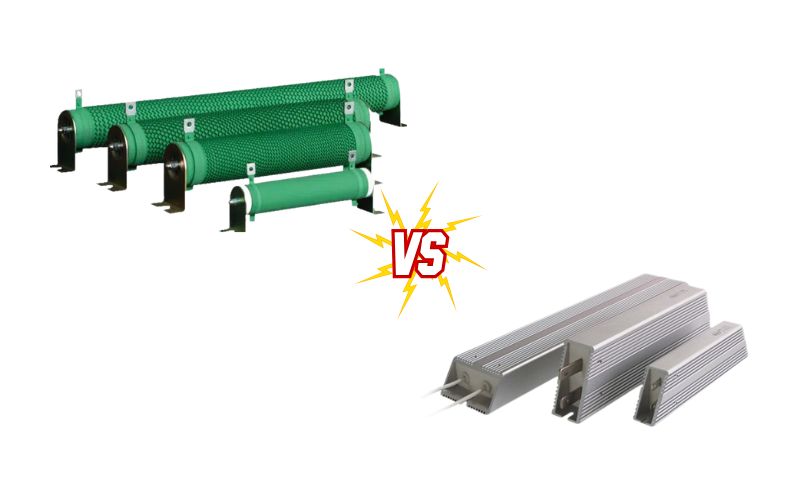

Điện trở xả là gì và tại sao cần thiết ?

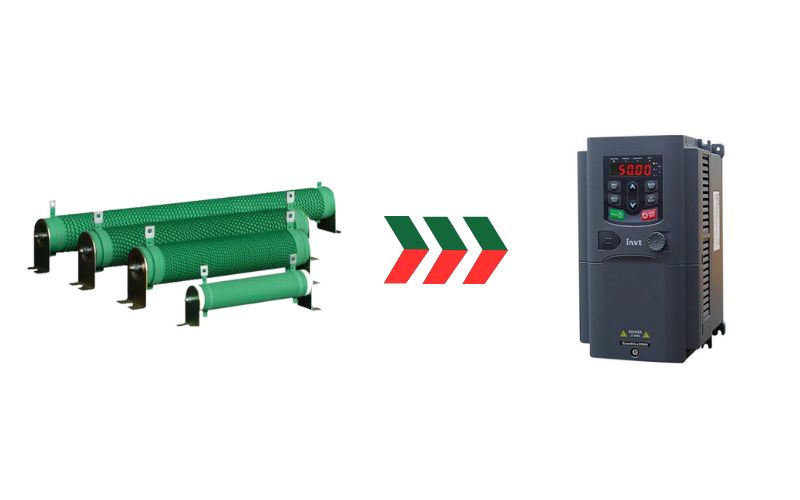

Khi biến tần điều khiển động cơ dừng hoặc giảm tốc độ đột ngột, năng lượng quán tính của động cơ sẽ sinh ra dòng điện hồi tiếp về biến tần, gây ra tăng điện áp trên bus DC nội bộ. Nếu không có cơ chế tiêu tán năng lượng dư này, biến tần có thể báo lỗi hoặc bị hỏng do quá áp.

Điện trở xả chính là thiết bị giúp “đốt cháy” phần năng lượng dư đó, đảm bảo điện áp bus DC luôn trong ngưỡng an toàn. Với các ứng dụng dừng nhanh hoặc có tải trọng nặng, việc lắp điện trở xả là bắt buộc để bảo vệ thiết bị.

Cách tính công suất điện trở xả

Việc tính công suất điện trở xả phụ thuộc vào ứng dụng cụ thể và đặc tính làm việc của hệ thống. Dưới đây là hướng dẫn thực tế đã được kiểm chứng:

Đối với cầu trục trong nhà xưởng:

• Thời gian nâng hạ ngắn, chu kỳ hoạt động liên tục nhưng không kéo dài.

• → Công suất điện trở xả = 50% công suất động cơ

Đối với cẩu tháp, cẩu bờ (quãng nâng hạ dài hơn):

• Do chiều cao nâng lớn nên động năng hồi về sẽ nhiều hơn.

• → Công suất điện trở xả = 70% công suất động cơ

Ví dụ: Motor nâng hạ 7.5kW sử dụng cho cầu trục trong xưởng → Công suất điện trở xả nên chọn khoảng 3.8kW (50%).
Để dễ tính và chọn thiết bị, có thể làm tròn lên thành 4kW.

Cách chọn giá trị điện trở (Ω)

Mỗi hãng biến tần sẽ có yêu cầu khác nhau về giá trị điện trở xả tối thiểu để đảm bảo hệ thống hoạt động ổn định. Thông tin này thường có sẵn trong tài liệu kỹ thuật hoặc hướng dẫn cài đặt của nhà sản xuất.

Lưu ý quan trọng:

• Không nên chọn điện trở có giá trị thấp hơn mức yêu cầu tối thiểu.

• Có thể chọn giá trị cao hơn một chút, nhưng không quá cao vì sẽ giảm hiệu quả hãm.

Trường hợp không có đúng giá trị – Ghép điện trở như thế nào?

Trên thị trường, việc tìm đúng một cây điện trở có công suất và giá trị trở chính xác theo yêu cầu thường rất khó. Vì vậy, kỹ thuật viên thường ghép nhiều điện trở lại với nhau bằng cách nối tiếp hoặc song song để đạt yêu cầu.

Ví dụ thực tế:

• Cần điện trở xả 4kW, 100Ω cho motor 7.5kW – biến tần INVT GD200A

• Trên thị trường có sẵn loại điện trở 100Ω, 1000W.

Giải pháp:

• Dùng 4 cây 1000W, 100Ω → tổng công suất đủ 4000W.

• Ghép 2 cây song song → mỗi cụm còn 50Ω.

• Ghép 2 cụm đó nối tiếp → tổng trở lại thành 100Ω.

Một ví dụ khác:

• Biến tần INVT GD200A – yêu cầu tối thiểu 50Ω.

• Dùng 4 cây 50Ω, 1000W.

Cách ghép:

• Ghép 2 cây song song → mỗi cụm còn 25Ω.

• Ghép 2 cụm nối tiếp → tổng trở = 50Ω, tổng công suất = 4000W.

Kết quả: vừa đạt đúng giá trị trở, vừa đảm bảo công suất chịu tải.

Một số lưu ý khi lắp đặt điện trở xả

• Lắp ở nơi thoáng khí, tránh nơi ẩm ướt hoặc gần vật liệu dễ cháy.

• Nên có tấm chắn cách nhiệt bảo vệ an toàn nếu người dễ tiếp xúc.

• Sử dụng đấu dây đúng kỹ thuật, tránh để tiếp xúc lỏng gây đánh lửa.

• Luôn kiểm tra dòng tiêu thụ của điện trở, tránh vượt quá công suất định mức.

Điện trở xả là một phần quan trọng nhưng thường bị bỏ qua hoặc lắp đặt sai cách trong các hệ thống biến tần. Việc tính toán đúng công suất, chọn giá trị phù hợp, và ghép điện trở đúng kỹ thuật không chỉ giúp bảo vệ biến tần mà còn đảm bảo hiệu suất hoạt động và độ bền của hệ thống.

Nếu bạn đang gặp khó khăn trong việc lựa chọn hoặc muốn được tư vấn kỹ hơn, đừng ngần ngại để lại bình luận hoặc liên hệ với chúng tôi. Chúng tôi luôn sẵn sàng hỗ trợ bạn.
