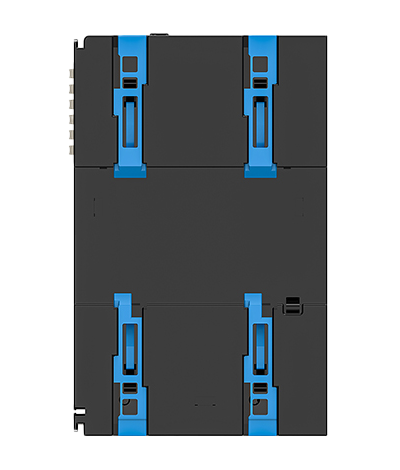

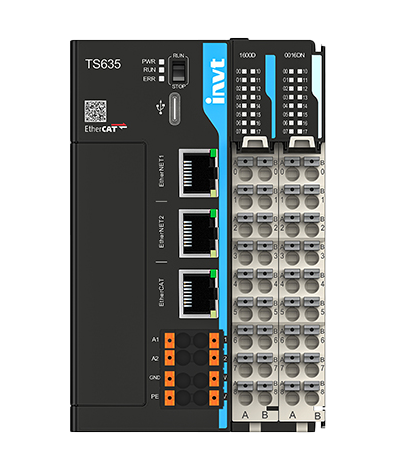

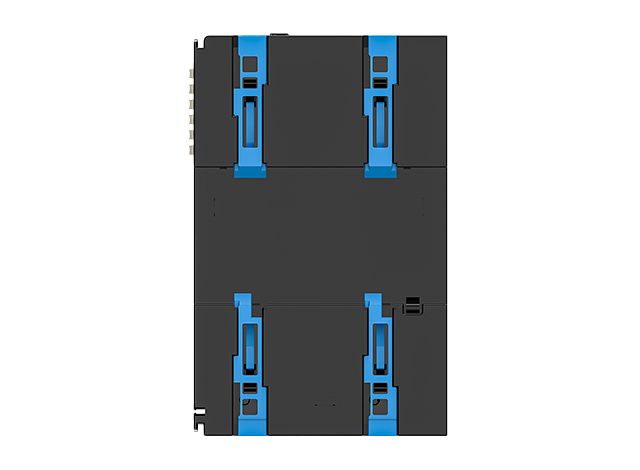

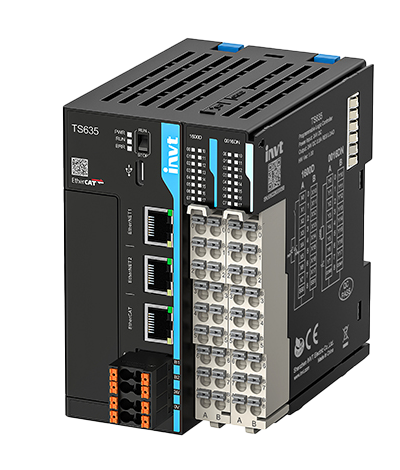

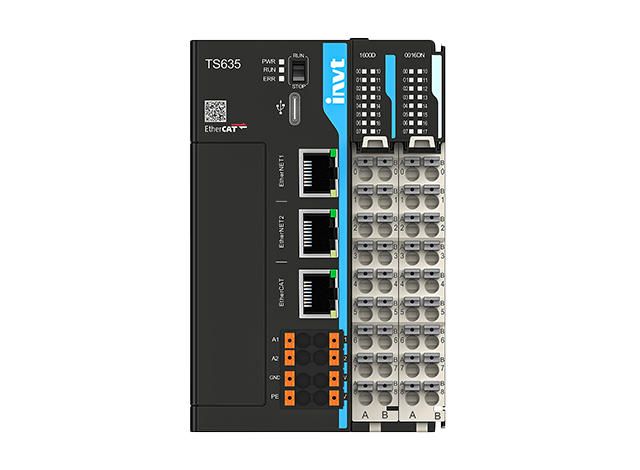

Bộ lập trình PLC INVT TS600 SERIES

Bộ lập trình PLC TS600 Series của INVT là giải pháp điều khiển tiên tiến, giúp doanh nghiệp nâng cao hiệu suất và tối ưu hóa quy trình sản xuất. Sản phẩm tích hợp sẵn 16 ngõ vào/ra số và hỗ trợ mở rộng lên đến 72 nút EtherCAT slave thông qua các module mở rộng, đáp ứng linh hoạt nhu cầu điều khiển phức tạp.

Thương hiệu: INVT

Bảo hành: 12 Tháng

Yêu cầu báo giá

Để nhận hỗ trợ nhanh nhất liên hệ ngay hotline: 0913.385.368

Giao hàng trên toàn quốc
Tư vấn giải pháp, hỗ trợ kỹ thuật miễn phí
Hỗ trợ lắp đặt biến tần, thiết bị điện công nghiệp

Đặc tính kỹ thuật

Đặc điểm nổi bật:

Hiệu suất cao: Sử dụng bộ vi xử lý 1GHz, PLC TS600 Series đảm bảo tốc độ xử lý nhanh với thời gian thực thi lệnh bit chỉ 0,0127μs, đáp ứng kịp thời cho các ứng dụng yêu cầu độ chính xác cao.
Điều khiển đa trục mạnh mẽ: Hỗ trợ điều khiển lên đến 32 trục thông qua EtherCAT và 4 trục bằng phát xung, với khả năng đồng bộ 16 trục trong 1ms, phù hợp cho các ứng dụng như cắt bay, điều khiển cam điện tử và các hệ thống chuyển động phức tạp.
Kết nối linh hoạt: Tích hợp nhiều giao thức truyền thông phổ biến như Modbus TCP/UDP, EtherCAT, Ethernet/IP và OPC, cùng với cổng Ethernet kép RJ45, cho phép cách ly mạng nội bộ và mạng bên ngoài, đảm bảo an toàn và ổn định cho hệ thống.
Lập trình dễ dàng: Sử dụng phần mềm AutoStation Pro với giao diện trực quan, hỗ trợ các ngôn ngữ lập trình như LD, SFC, IL và C, giúp kỹ sư dễ dàng thiết kế và triển khai các ứng dụng điều khiển.

Ứng dụng thực tế:

Ngành chế biến gỗ: PLC TS600 Series được ứng dụng trong các máy cưa bàn và máy khoan, giúp điều khiển chính xác và tối ưu hóa quy trình sản xuất, đảm bảo chất lượng và hiệu suất cao.
Máy đóng gói: Sản phẩm được sử dụng trong các máy dán laminate, máy tiện, máy ép khuôn và máy dán thùng carton, nâng cao tốc độ và độ chính xác trong quy trình đóng gói.

PLC TS600 SERIES – GIẢI PHÁP TỰ ĐỘNG HÓA HIỆU QUẢ CHO DOANH NGHIỆP

PLC TS600 Series của INVT là lựa chọn tối ưu cho doanh nghiệp muốn nâng cấp hệ thống điều khiển với khả năng kết nối linh hoạt, hiệu suất cao và dễ dàng mở rộng.

Khả năng tương thích và mở rộng linh hoạt

TS600 hỗ trợ nhiều giao thức truyền thông phổ biến như Modbus TCP, EtherCAT, OPC và Ethernet/IP, giúp tích hợp dễ dàng vào hệ thống hiện có mà không cần thay đổi nhiều về hạ tầng. Ngoài ra, PLC TS600 tích hợp sẵn 16 ngõ vào/ra số và có thể mở rộng lên 72 nút EtherCAT slave, đáp ứng nhu cầu điều khiển linh hoạt cho nhiều ngành công nghiệp.

Điều khiển chuyển động chính xác, mạnh mẽ

Với khả năng điều khiển đến 32 trục và đồng bộ 16 trục trong 1ms, TS600 mang lại độ chính xác cao cho các ứng dụng yêu cầu điều khiển chuyển động phức tạp như cắt bay, điều khiển cam điện tử và các hệ thống máy móc hiện đại.

Lập trình dễ dàng với phần mềm chuyên dụng

TS600 sử dụng phần mềm AutoStation Pro, giao diện trực quan và hỗ trợ các ngôn ngữ lập trình LD, SFC, IL và C, giúp kỹ sư dễ dàng thiết kế và triển khai chương trình mà không cần quá nhiều kinh nghiệm chuyên sâu.

Giám sát và bảo trì từ xa thông minh

Hệ thống PLC TS600 Series hỗ trợ giám sát từ xa qua MQTT và API, giúp doanh nghiệp theo dõi tình trạng vận hành thiết bị ở bất kỳ đâu, giảm thiểu rủi ro, tiết kiệm thời gian và chi phí bảo trì.

Với những ưu điểm vượt trội về hiệu suất, độ chính xác và tính linh hoạt, PLC TS600 Series chính là giải pháp tự động hóa giúp doanh nghiệp nâng cao năng suất và tối ưu hóa quy trình sản xuất.

Thông số kỹ thuật

Model	TS635	TS634	TS634P	TS633	TS633P	TS630	TS621	TS621P	TS620	TS611
EtherNet interface	2	2	2	2	2	1	2	2	1	–
EtherCAT interface	1	1	1	1	1	–	–	–	–	–
Max. number of axes (bus+pulse)	32(bus) +4(pulse)	16(bus) +4(pulse)	16(bus) +4(pulse)	8(bus) +4(pulse)	8(bus) +4(pulse)	8(pulse)	8(pulse)	8(pulse)	4(pulse)	8(pulse)
RS485 bus	2 kênh, hỗ trợ chức năng master/slave Modbus RTU
EtherNet bus	Hỗ trợ Modbus TCP/UDP, tải lên và tải xuống chương trình, và nâng cấp firmware
USB interface	1 kênh, Type-C interface, hỗ trợ tải lên và tải xuống chương trình, và nâng cấp firmware
DI	16 ngõ vào tiêu chuẩn, bao gồm 8 ngõ vào tốc độ cao 200kHz					8 ngõ vào tiêu chuẩn, bao gồm 8 ngõ vào tốc độ cao 200kH	16 ngõ vào tiêu chuẩn, bao gồm 8 ngõ vào tốc độ cao 200kHz		8 ngõ vào tiêu chuẩn, bao gồm 8 ngõ vào tốc độ cao 200kH	16 ngõ vào tiêu chuẩn, bao gồm 8 ngõ vào tốc độ cao 200kHz
DO	16 ngõ ra tiêu chuẩn, bao gồm 8 ngõ ra tốc độ cao 200kHz					8 ngõ ra tiêu chuẩn, bao gồm 8 ngõ ra tốc độ cao 200kHz	16 ngõ ra tiêu chuẩn, bao gồm 16 ngõ ra tốc độ cao 200kHz		8 ngõ ra tiêu chuẩn, bao gồm 8 ngõ ra tốc độ cao 200kHz	16 ngõ ra tiêu chuẩn, bao gồm 16 ngõ ra tốc độ cao 200kHz
Pulse axis	> tối đa 4 axes						tối đa 8 axes		tối đa 4 axes	tối đa 8 axes
Công suất đầu vào	24V DC (-15% ~ +20%)/1A, hỗ trợ chống ngược pha
Tiêu thụ điện năng độc lập	<3W
Nguồn cấp cho Backplane bus	5V/2.5A
Bảo vệ mất điện	Có (lưu trữ trong bộ nhớ flash nội bộ)
Real-time clock	Có (pin CR2032 là tùy chọn; real-time clock hoạt động khoảng bốn ngày mà không cần pin)
Mô-đun mở rộng nội bộ	Tối đa 16, không hỗ trợ hot swapping
Thẻ mở rộng nội bộ	1 thẻ mở rộng, hỗ trợ thẻ SD, thẻ CANopen, thẻ RS232, thẻ IoT 4G và các loại thẻ khác
Ngôn ngữ lập trình	LD, SFC, IL, and C
Program download	Cổng USB, cổng Ethernet, thẻ SD (thẻ mở rộng), và tải xuống từ xa (thẻ mở rộng)
Dung lượng dữ liệu chương trình	200K bước chương trình của người dùng 2MByte biến định nghĩa người dùng, trong đó 128KByte hỗ trợ lưu trữ khi mất điện Khoảng 150K phần tử mềm, các phần tử mềm được đánh số từ 1000 hỗ trợ lưu trữ khi mất điện
Command speed (step)	20K steps tại 0.2ms
Bit handling command	0.0127μs
Word transmission command	0.0014μs
Floating-point transmission command	0.0027μs
Four operations of math	0.033μs
Điện áp định mức đầu vào	24V DC
Dòng điện định mức đầu vào của thiết bị đầu cuối	1A
Bảo vệ nguồn điện đầu vào 24V	Bảo vệ chống ngược pha và chống sé
Hot swapping of module	Không Có
