Biến tần chuyên dụng cho cấp nước, bơm bù áp, tăng áp – CHV160A

  • Đa bơm ≤9, Đa cấp, Định thời gian
  • Luân phiên, Ngủ đông
  • PID, 26 chế độ bảo vệ
  • 16 cấp áp suất tự đặt
  • Modbus RTU, Kết nối PC trung tâm
  • 02257.105.666
  • kinhdoanh.hoanggia@gmail.com

Giới thiệu về Biến tần cấp nước CHV160A

Biến tần CHV160A là dòng biến tần chuyên dụng cho cấp nước của hãng INVT. Biến tần CHV160A được thiết kế đặc biệt tích hợp sẵn card điều khiển đẳng áp đa bơm chuyên dụng trong các hệ thống cấp nước có yêu cầu tự động điều chỉnh áp suất ổn định, tiết kiện năng lượng cao nhất với chi phí đầu tư thấp nhất, mang lại hiệu quả kinh tế cao.

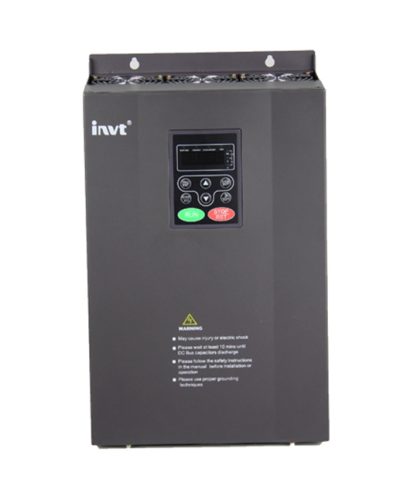

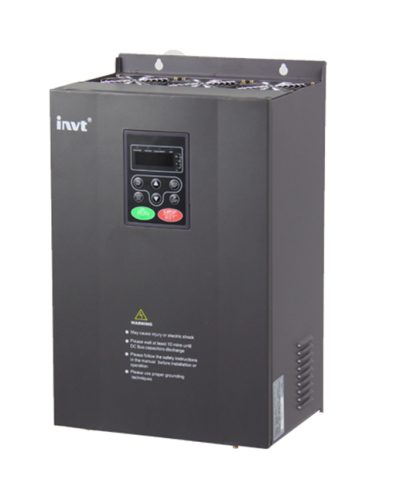

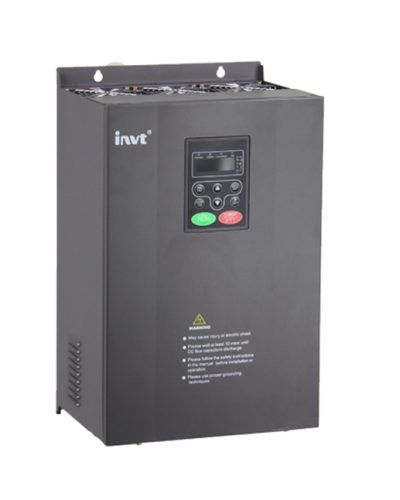

Biến tần CHV160A là dòng biến tần chuyên dụng cho cấp nước của hãng INVT
Biến tần CHV160A là dòng biến tần chuyên dụng cho cấp nước của hãng INVT

Dải công suất của Biến tần cấp nước CHV160A

  • 3P, 380V, từ 5.5kW  đến 132kW

Chức năng chính của Biến tần cấp nước CHV160A

● Tích hợp nhiều tính năng điều khiển: Chạy đa cấp tốc độ, chế độ định thời, PID…
● Chức năng điều khiển bơm ngủ đông: hỗ trợ ngủ đông mềm, hệ thống đi vào trạng thái ngủ đông và điều khiển 01 bơm ngủ đông. Bằng cách thiết lập các điều kiện đánh thức, hệ thống sẽ tự hoạt động trở lại.
● Chức năng điều khiển bơm luân phiên: chống sự gỉ sét khi không hoạt động và 01 bơm khác phải hoạt động trong thời gian dài. Các bơm luân phiên nên có công suất bằng nhau, việc luân phiên sẽ làm áp suất hệ thống dao động.
● Tích hợp nhiều ngõ vào – ra Analog và Digital lập trình được, phù hợp cho nhiều loại ứng dụng khác nhau.
● Cung cấp 26 mã lỗi với đầy đủ các chế độ bảo vệ motor: quá dòng, quá áp, thấp áp, quá nhiệt, quá tải, mất pha, bảo vệ quá tải động cơ, bảo vệ ngắn mạch, mất pha, kẹt rotor….
● Hỗ trợ 02 loại đẳng áp: Cố định bơm và luân phiên bơm giúp điều khiển linh hoạt bơm.
● Điều chỉnh 8 đoạn áp suất trong 1 ngày và lệnh đặt đa cấp áp suất lên đến 16 cấp.
● Hỗ trợ chế độ tự động điều chỉnh điện áp (AVR).
● Chức năng Reset lỗi tự động và duy trì hoạt động khi bị mất điện thoáng qua, dải điện áp hoạt động rộng đáp ứng tốt với những nơi điện lưới chập chờn và điện áp thấp.

Ứng dụng – Giải pháp của Biến tần cấp nước CHV160A

Biến tần cấp nước CHV160A được thiết kế nhỏ gọn dễ lắp đặt, vỏ thiết bị thiết kế phù hợp với môi trường (chống bụi, chống nước tạt, chống ăn mòn), giao diện và thông số cài đặt thân thiện với người dùng. Biến tần CHV160A tích hợp sẳn cổng Modbus RTU. Kết nối máy tính trung tâm để giám sát quá trình hoạt động cũng như cài đặt thông số cho biến tần.

Biến tần cấp nước CHV160A được ứng dụng rộng rãi cho nhiều hệ cấp nước trong sản xuất công nghiệp, cấp nước cho hệ thống phòng cháy chữa cháy, hệ thống làm mát, điều khiển bơm dầu tải nhiệt, hệ thống xử lý nước và nước thải…

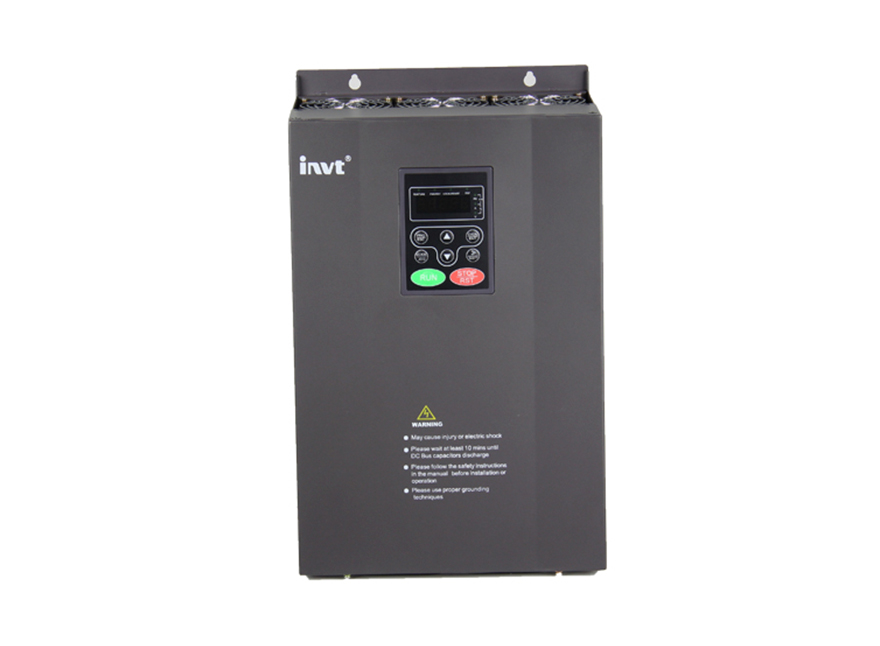

Biến tần CHV160A là dòng biến tần chuyên dụng cho cấp nước của hãng INVT
Biến tần CHV160A là dòng biến tần chuyên dụng cho cấp nước của hãng INVT
Biến tần cấp nước CHV160A là dòng biến tần đa năng hiệu suất cao, tối ưu hóa khả năng tiết kiệm năng lượng tối đa, chất lượng vượt trội, độ bền cao, quá trình chạy – dừng của bơm êm và bảo vệ động cơ, kéo dài tuổi thọ vận hành máy, giá cả rất cạnh tranh, giúp khách hàng tiết kiệm chi phí sản xuất, nâng cao tính cạnh tranh trên thị trường, góp phần quan trọng bảo vệ lưới điện và môi trường.



Hotline: 02257.105.666

Hãy Yêu cầu Báo giá sản phẩm ngay – Click vào đây để được Báo Giá Nhanh

I/ THÔNG SỐ KỸ THUẬT BIẾN TẦN INVT CHV160A



ĐẶC TÍNH THIẾT BỊDIỄN GIẢI
Dải công suất5.5~132KW
Nguồn điện ngõ vào Điện áp ngõ vào (V)  AC 3 Pha 380V±15% (5.5~132KW)
 Tần số ngõ vào (Hz)47~63Hz
Nguồn điện ngõ ra Điện áp ngõ ra (V)0~điện áp định mức
 Tần số ngõ ra (Hz)0~400Hz
Loại động cơ Động cơ không đồng bộ

Đặc tính điều khiển
 Chế độ điều khiển V/F Control.
 Độ phân giải điều chỉnh tốc độ1:100
 Khả năng quá tải60s với 120% dòng định mức
10s với 150% dòng định mức.
 Tần số sóng mang1 kHz ~16.0 kHz.
 Nguồn điều khiển tần sốBàn phím, Ngõ vào analog, truyền thông, PID…
 Chức năng dò tốc độKhởi động êm đối với động cơ đang còn quay.
 Truyền thôngModbus RTU.
Đặc điểm I/O
(tất cả các ngõ vào/ra đều có thể lập trình được)
 Ngõ vào sốCó 08 ngõ.
 Ngõ vào Analog 02 Cổng: AI1, AI2 có thể nhận tín hiệu vào từ 0 ~10V hoặc 0~20mA.
 Ngõ ra AnalogCung cấp 2 ngõ: AO1, AO2 có tín hiệu từ 0/4~20 mA hoặc 0~10 V, tùy chọn.
 Ngõ ra RelayCó 03 ngõ, có thể mở rộng thêm 08 ngõ bằng card.
Chức năng đặc biệtChức năng tự ổn áp (AVR)Tự động ổn định điện áp ngõ ra khi điện áp nguồn cấp dao động bất thường.
Chức năng bảo vệBảo vệ khi xảy ra các sự cố như là quá dòng, áp cao, dưới áp, quá nhiệt, mất pha, lệch pha, đứt dây ngõ ra, quá tải v.v…
Chức năng hoạt động khi mất điện tạm thờiKhông ngừng hoạt động khi mất điện tạm thời.
Chức năng kiểm tra, giám sátKết nối máy tính để giám sát quá trình hoạt động cũng như cài đặt thông số cho biến tần nhờ phần mềm INVT studio V1.0, HCM.
Chức năng chuyên dụng cho hệ thống cấp nước



  • Hỗ trợ 02 loại đẳng áp: Cố định bơm và luân phiên bơm.
  • Chế độ điều khiển khởi động gọi và tắt bơm mềm.
  • Cho phép đặt 08 khoảng áp suất, áp suất có thể thay đổi theo thời gian.
  • Đặt 16 khoảng áp suất được định nghĩa bằng ngõ vào digital.
  • Chức năng điều khiển bơm ngủ đông: hỗ trợ ngủ đông mềm, hệ thống đi vào trạng thái ngủ đông và điều khiển 01 bơm ngủ đông. Bằng cách thiết lập các điều kiện đánh thức, hệ thống sẽ tự hoạt động trở lại.
  • Chức năng điều khiển luân phiên: chống sự gỉ sét khi không hoạt động và 01 bơm khác phải hoạt động trong thời gian dài. Các bơm luân phiên nên có công suất bằng nhau, việc luân phiên sẽ làm áp suất hệ thống dao động.
  • Chức năng điều khiển bơm nước thải, mà được sử dụng để dò và điều khiển mức nước trong bồn chứa.
  • Dò mức nước bên trong bể và chức năng điều khiển, mà có thể dò mức nước vào và tự động điều chỉnh áp suất.
  • Inverter có hỗ trợ chức năng chức năng quá áp, thấp áp trong đường ống bằng các ngõ ra rờ le có thể lập trình được.
  • Cài đặt thông số dòng điện định mức của 7 bơm hoặc nhỏ hơn, để bảo vệ quá dòng, quá tải và các chức năng bảo vệ khác các bơm hoạt động.
  • Ghi nhớ những bơm hỏng: tự động nhớ các bơm bị hỏng và nếu xóa ghi nhớ này, vui lòng sử dụng chức năng xóa lỗi.
  • Cung cấp phương thức truyền thông RS485, sử dụng giao tiếp chủ-tớ thông qua giao thức truyền thông modbus RTU, các thông số phù hợp với tiêu chuẩn quốc tế để dễ dàng trong việc kết nối truyền thông giữa CHV160A với các thiết bị khác và máy chủ.



II/ THÔNG SỐ CÔNG SUẤT VÀ MÃ SẢN PHẨM BIẾN TẦN INVT CHV160A

a/ Kích thước lắp đặt cho Biến tần cấp nước

Kích thước biến tần CHV160A
Kích thước biến tần CHV160A



Công suất (KW)A
(mm)
B
(mm)
H
(mm)
W
(mm)
D
(mm)
Lỗ Lắp Đặt
(mm)
Kích thước
5.5~7.5147.5237.5250160175Ø5
11~18.5206305.5320220180Ø 6
22~37176454.5467290215Ø6.5
45~75230564.5577375270Ø7
90~132320738.5755460330Ø 9

b/Chọn Dây Điện, MCB, Motor bơm cho Biến tần cấp nước

Công suất
(KW)
Dòng định mức (A)Công suất Motor (Kw)MCB
(A)
Cáp động lực
(mm2)
Ngõ vàoNgõ ra
CHV160A-5R5G-415135.5254
CHV160A-7R5G-420177.5254
CHV160A-011G-4262511406
CHV160A-015G-4353215636
CHV160A-018G-4383718636
CHV160A-022G-446452210010
CHV160A-030G-462603010016
CHV160A-037G-476753712525
CHV160A-045G-490904516025
CHV160A-055G-41051105520035
CHV160A-075G-41401507520035
CHV160A-090G-41601769025070
CHV160A-110G-421021011031570
CHV160A-132G-424025013240095
