Lắp đặt biến tần cho máy tiện tại công ty Sơn Hà

Dự án: Lắp đặt biến tần cho máy tiện tại công ty Sơn Hà

Đơn vị thi công: Hoàng Gia Automation

Lắp đặt biến tần cho máy tiện CNC

Biến tần được sử dụng rất nhiều trong ngành cơ khí cho các loại máy móc như máy tiện CNC, máy đột, máy phay và máy khắc. Cơ cấu di chuyển của các loại máy móc trên đều có thể sử dụng biến tần hoặc động cơ Servo. Máy tiện sử dụng mâm xoay lớn để quay phôi cần gia công sau đó người đứng máy có thể thực hiện thao tác như khoan, cắt. Thường dùng để gia công chi tiết gỗ nhựa hay kim loại. Máy tiện được chia làm hai loại là tiện cơ và tiện CNC.

Đối với loại máy tiện có dùng động cơ 3 pha để chạy cho mâm xoay hay củ đục spindle thì thường bắt buộc phải dùng biến tần để điều khiển động cơ này lắp đặt  biến tần sẽ giúp dễ dàng thay đổi được tốc độ của động cơ, điều chỉnh linh hoạt tốc độ cho phù hợp với yêu cầu của sản phẩm.

Tại sao cần lắp biến tần cho các dòng máy tiện CNC

Mục đích trọng nhất trong việc lắp đặt biến tần cho các dòng máy tiện CNC là điều khiển tốc độ bàn máy chạy rất chậm nhưng lực vẩn ổn định. Thông thường khi chạy với tần số thấp, bàn máy di chuyển rất yếu. Và khi dao phay, dao tiện ăn vào vật liệu thì bàn máy bị cản lại không di chuyển được. Trong các ứng dụng lắp biến tần cho máy công cụ, nếu chúng ta vẩn chọn chế độ điều khiển V/F thông thường thì sẻ không thể nào làm được điều này. Bạn cần phải lựa chọn chế độ điều khiển để biến tần có thể bù được moment.

Lưu ý việc lựa chọn biến tần

Khi lựa chọn biến tần cho các loại máy móc trong ngành cơ khí, chúng ta phải đặc biệt lưu ý môi trường hoạt động của sản phẩm. Biến tần GD200A của INVT là một trong những dòng sản phẩm bền bỉ, được thiết kế dành riêng cho các môi trường làm việc khắc nghiệt như sản xuất bông, gỗ, dệt và sắt thép. Biến tần thì thường chỉ gắn trong tủ điện hoặc gắn trực tiếp lên máy ở chỗ thoáng mát, thuận tiện xem thông số và cài đặt.

Biến tần cho máy tiện thường hoạt động trong môi trường có rất nhiều bụi phát sinh trong quá trình chạy máy, nguy hiểm hơn là những bụi này là bụi dạng kim loại có thể làm tăng khả năng cháy nổ cho có linh kiện điện tử bên trong của thiết bị. Chính vì vậy mà các bạn cần duy trì chế độ vệ sinh và bảo dưỡng định kỳ cho các thiết bị này nhằm tăng độ bền.

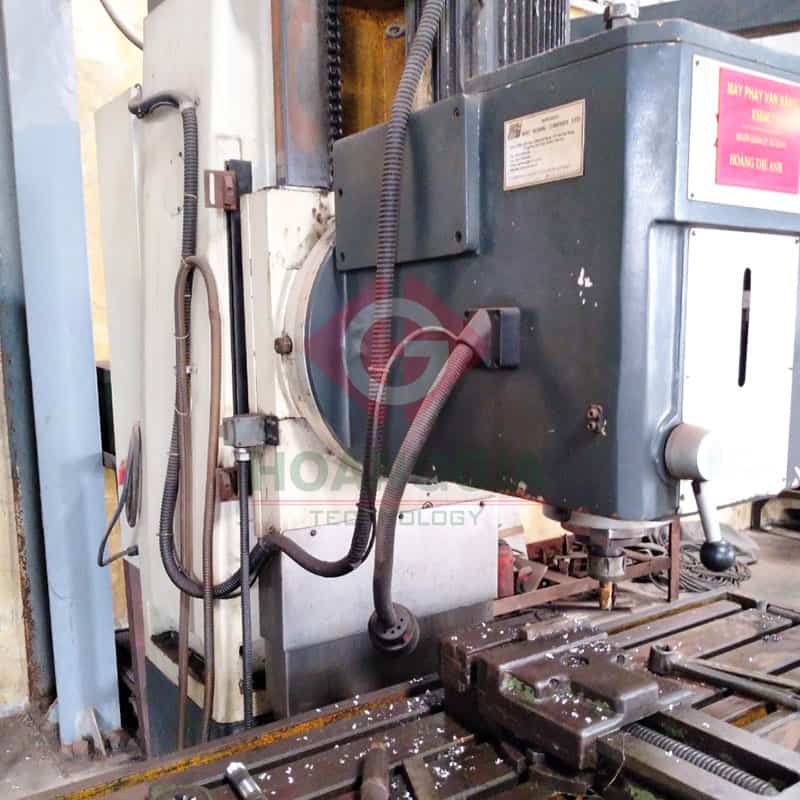

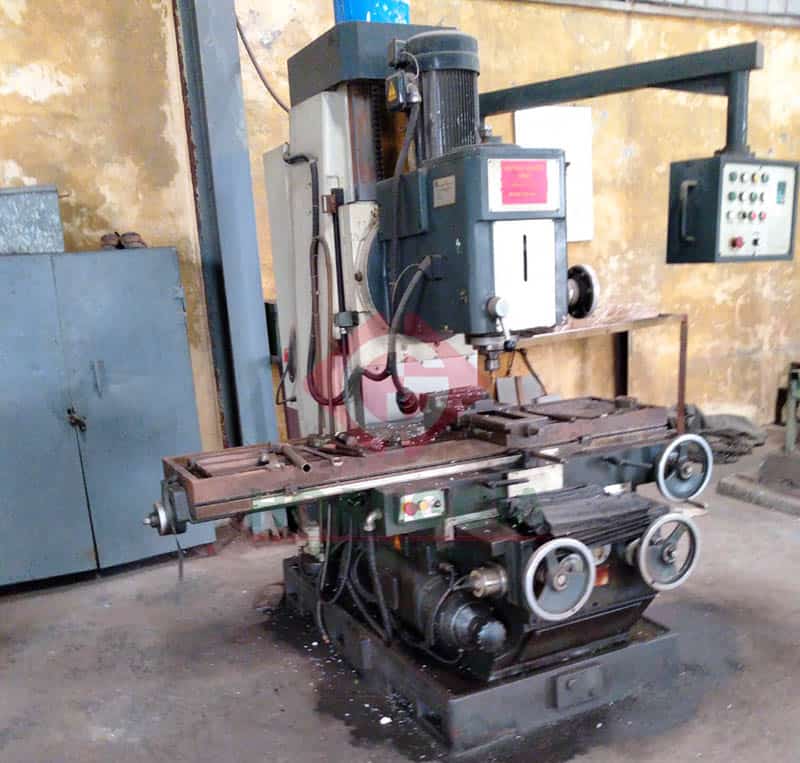

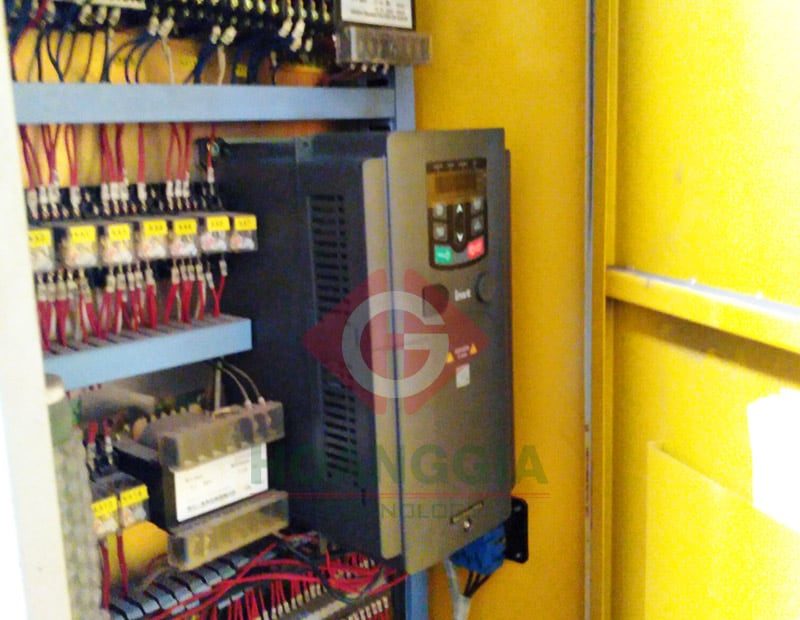

Một số hình ảnh lắp đặt thực tế:
