Hướng dẫn cài đặt các lệnh cơ bản và đấu nối biến tần INVT GD200A

09/09/2022

24 lượt xem

Bài viết này Hoàng Gia Automation sẽ giúp bạn biết cách đấu dây và cài đặt biến tần INVT GD200A. Trước khi bắt đầu đấu dây hoặc cài đặt biến tần, vui lòng đọc kỹ hướng dẫn của nhà sản xuất và tuân thủ các quy định an toàn.

Hướng dẫn cài đặt biến tần INVT GD200A

Biến tần GD200A là dòng biến tần đa năng hiệu suất cao thế hệ mới của hãng INVT được trang bị đầy đủ tính năng điều khiển moment, tần số và điện áp linh hoạt vượt trội. Biến tần ứng dụng rộng rãi trong tất cả các ngành công nghiệp, mang lại hiệu quả kinh tế cao, hoạt động ổn định, tiết kiệm năng lượng.

Dải công suất biến tần GD200A:

  • 3 Pha 220V từ 0,75 kW tới 55 kW
  • 3 Pha 380V, từ 0,75 kW tới 500 kW

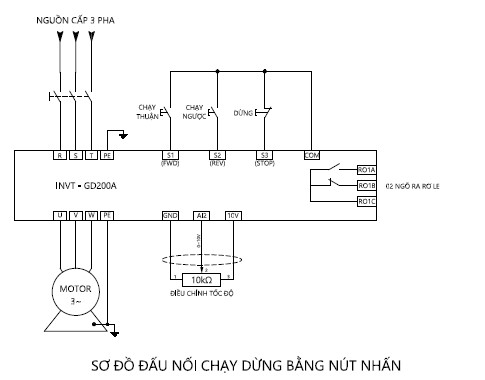

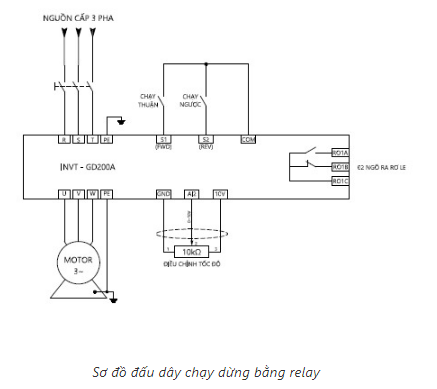

Sơ đồ đấu dây chạy dừng của biến tần GD200A:



Để cài đặt, đọc trạng thái dữ liệu và thay đổi thông số biến tần GD200A, ta sử dụng keypad.

Các phím điều khiển trên keypad:

Thông số chức năng chung cài đặt biến tần INVT GD200A

Thông số chức năng của dòng biến tần GD200A được chia thành 30 nhóm (P00~P29) theo từng chức năng. Mỗi nhóm chức năng chứa 3 cấp menu: Nhóm thông số chức năng nằm ở cấp thứ nhất (Ví dụ: P00), nhóm điều chỉnh nằm ở cấp thứ 2 (Ví dụ: P00.03),  và nhóm cài đặt giá trị nằm ở cấp thứ 3 của menu (Ví dụ: P00.03 = 50.00Hz).

THÔNG SỐ CƠ BẢN BIẾN TẦN GD200A:

Cách nhập thông số

Cách nhập thông số theo lưu đồ sau:

Lưu ý:

  • Phím SHIFT dùng để thay đổi hiển thị của tần số đặt, tốc độ motor, cường độ dòng điện motor… (Các đèn trạng thái tương ứng với dữ liệu hiển thị).
  • Cài đặt lại thông số mặc định theo nhà sản xuất: P00.18 = 1
