Giải pháp lắp đặt biến tần cho máy ép màng tự động

Giới thiệu về máy ép màng và nhu cầu cải tiến

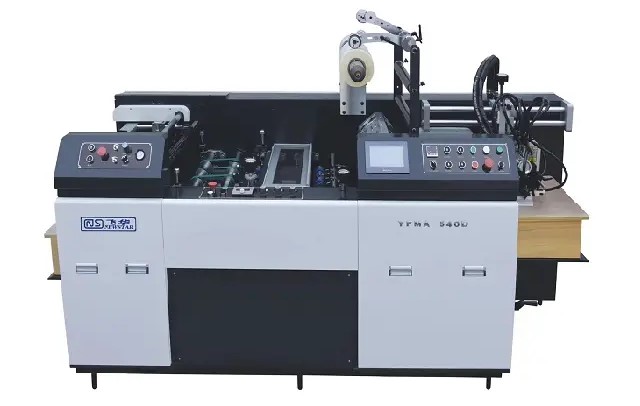

Máy ép màng là thiết bị quan trọng trong ngành in ấn và bao bì, được thiết kế để ép màng lên bề mặt giấy hoặc phim. Trong đó, máy ép màng phủ trước là loại được sử dụng phổ biến nhờ chi phí thấp, kích thước nhỏ gọn, và vận hành linh hoạt.

Tuy nhiên, nhiều dòng máy hiện nay gặp phải các vấn đề như:

• Khoảng cách giữa các tờ giấy không ổn định.
• Độ lệch lớn, gây ảnh hưởng đến hiệu quả ép màng.
• Tốc độ và độ chính xác trong quy trình còn hạn chế.

Những nhược điểm này đã thúc đẩy nhu cầu cải tiến hệ thống để tăng độ chính xác và hiệu quả của máy ép màng.

Ứng dụng biến tần cho máy ép màng tự động

Để đáp ứng nhu cầu nâng cao hiệu suất, INVT đã triển khai giải pháp tối ưu hóa hệ thống máy ép màng thông qua việc sử dụng biến tần INVT GD20,  bộ điều khiển servo DA200, và dòng PLC IVC3. Đây là sự kết hợp hoàn hảo giữa công nghệ điều khiển hiện đại và linh hoạt, mang lại nhiều lợi ích vượt trội.

Biến tần INVT GD20:

Biến tần GD20 sử dụng công nghệ điều khiển vector vòng hở, cho phép máy móc khởi động nhanh hơn, nâng cao công suất máy. GD20 có kích thước nhỏ, lắp đặt được trên tường, trên thanh rail nhôm (DIN RAIL) với công suất nhỏ hoặc trên bảng tủ điện.

Dải công suất của biến tần INVT GD20

• 1P, 220 VAC, 0.75 kW ~ 4kW
• 3P, 380 VAC, 0.75kW ~ 110kW

Chức năng chính của biến tần INVT GD20

• Chế độ điều khiển: Điều khiển V/F (SVPWM), Vector không cảm biến (SVC) và điều khiển Torque
• Torque khởi động ở 0.5Hz: 150%
• Điều khiển tốc độ chính xác đến ±0.2%, đáp ứng nhanh <20 ms
• Truyền thông: Modbus, RS485
• 1 cấp Công suất (G)
• Số cổng I/O: 13
• Bộ lọc EMC: Tích hợp sẵn IEC 61800-3 C3 Filter
• Điện trở thắng: Braking Unit cho biến tần với công suất từ 37 kW trở xuống.
• Cuộn kháng DC tích hợp cho công suất từ 18.5kW – 110kW trở nên.
• Màn hình biến tần/ Keypad
• Dưới 2.2kW màn hình biến tần liền, nhưng có màn hình biến tần rời tự chọn.
• Từ  4kW trở lên màn hình biến tần có thể lấy tách rời. (Khoảng cách kéo dài 20m)
• Chức năng ứng dụng: PLC đơn giản, các cấp tốc độ đặt trước, điều khiển PID, cài đặt linh hoạt V/F, điều khiển thắng, hãm kích từ, chạy tiết kiệm điện…
• Chức năng bảo vệ : 23 chức năng bảo vệ biến tần và động cơ trước các sự cố như là quá dòng, áp cao, áp thấp, quá nhiệt, mất pha, lệch pha, đứt dây ngõ ra, quá tải v.v.

Lợi ích khi sử dụng biến tần cho máy ép màng

1. Độ chính xác cao trong cấp giấy
   • Tốc độ máy chính đạt 65 m/phút, đảm bảo khoảng cách cấp giấy ổn định với sai số được kiểm soát chặt chẽ từ 3-5 xung.
   • Công nghệ điều chỉnh tiên đoán tốc độ của bộ điều khiển servo DA200 giúp giảm thiểu hiện tượng lệch khoảng cách giữa các tờ giấy.
2. Ngắt giấy ổn định và chính xác
   • Tỷ lệ tốc độ cấp và ngắt giấy có thể dễ dàng điều chỉnh trên màn hình cảm ứng.
   • Hệ thống quang điện và bộ mã hóa đảm bảo việc đếm và xác định vị trí chính xác.
   • Cơ chế ngắt giấy thông minh kích hoạt xi lanh tại nửa chiều dài giấy, giảm thiểu lỗi và tăng hiệu quả sản xuất.
3. Cấu trúc điện đơn giản, dễ vận hành
   • Máy chính sử dụng biến tần công suất 5.5KW.
   • Bộ cấp giấy được điều khiển bởi servo 1.5KW, giúp đảm bảo độ ổn định và hiệu quả vận hành.

• Tiết kiệm chi phí vận hành nhờ cấu trúc điện gọn nhẹ và dễ bảo trì.
• Tăng hiệu suất sản xuất nhờ giảm thời gian điều chỉnh và hạn chế lỗi ngắt giấy.
• Đáp ứng nhu cầu linh hoạt với các tùy chỉnh tốc độ và tỷ lệ trục dễ dàng.

Với giải pháp tích hợp biến tần và các thiết bị điều khiển tiên tiến từ INVT, các doanh nghiệp sản xuất có thể cải thiện đáng kể độ chính xác và hiệu quả của máy ép màng. Đây là lựa chọn lý tưởng để tối ưu hóa quy trình, nâng cao chất lượng sản phẩm và giảm thiểu chi phí vận hành. Hãy liên hệ với Hoàng Gia Automation ngay hôm nay để được tư vấn giải pháp phù hợp nhất cho nhu cầu của bạn!

Hoàng Gia Automation – Cung cấp giải pháp tự động hóa cho máy ép màng
