Dự án cung cấp tủ điện điều khiển bơm nước sinh hoạt tại Hải Phòng

Nội dung bài viêt

Dự án cung cấp tủ điện điều khiển bơm nước tại Hải Phòng

Hệ thống tủ điện điều khiển bơm nước sinh hoạt là một phần quan trọng trong việc đảm bảo cung cấp nước ổn định cho sinh hoạt và sản xuất. Dự án này được triển khai tại Công ty Thịnh Phát tại Hải Phòng với mục tiêu tự động hóa quá trình vận hành bơm nước, giúp duy trì áp suất ổn định trong đường ống, giảm tiêu hao điện năng và nâng cao tuổi thọ thiết bị.

Bằng việc ứng dụng biến tần INVT GD20, hệ thống có khả năng điều khiển linh hoạt các bơm tăng áp và bơm bù áp, đảm bảo hoạt động tối ưu và tiết kiệm chi phí vận hành. Hệ thống này không chỉ giúp cung cấp nước ổn định mà còn giảm thiểu sự cố kỹ thuật, nâng cao hiệu suất sử dụng và giảm chi phí bảo trì.

Xem thêm:

Thông tin tủ điện biến tần cho hệ thống cấp nước

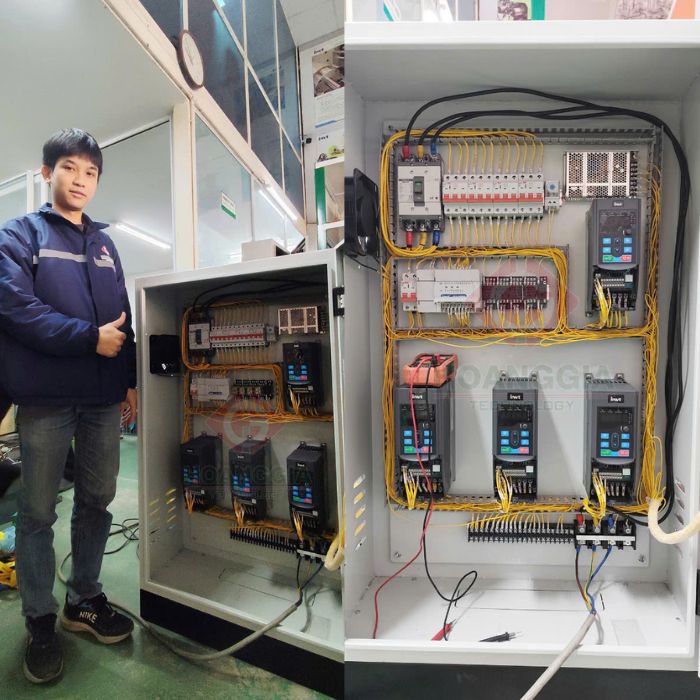

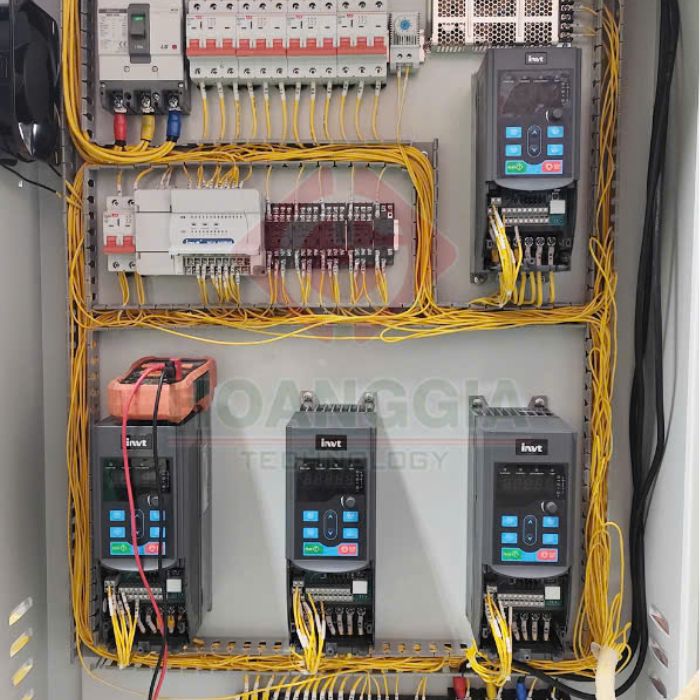

Hệ thống tủ điện bơm nước sinh hoạt bao gồm:

3 biến tần INVT GD20 công suất 7.5kW
1 biến tần INVT GD20 công suất 2.2kW
Các vật tư cần thiết như: Vỏ tủ điện, MCCB, MCB, nút nhấn, bộ điều khiển….

Nguyên lý hoạt động điều khiển tủ bơm nước sinh hoạt

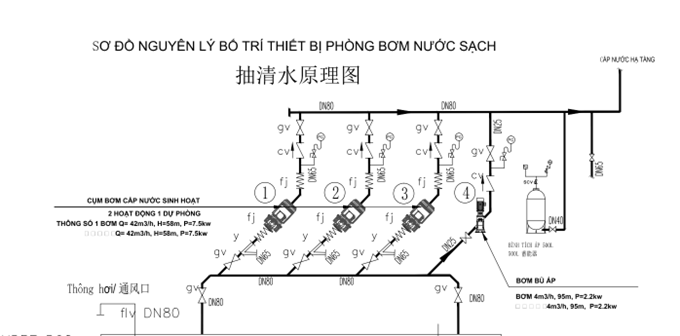

Hệ thống gồm 3 bơm tăng áp 7,5kw (kí hiệu từ 1-3) và 1 bơm bù áp 2,2 Kw (kí hiệu 4).

– Phao báo mức : chỉ báo 2 trạng thái đầy và cạn. Tín hiệu thường đóng (NC) là mức đầy, thường mở (NO) là cạn.

– Công tắc áp suất (viết tắt CT) : sử dụng tiếp điểm thường đóng (NC)

+ CT1: kiểm soát điều khiển 3 bơm tăng áp 7,5kw, cài đặt áp suất từ 2-3 Bar (kg/cm2)

+ CT2: kiểm soát điều khiển bơm bù áp 2,2kw, cài đặt áp suất từ 2.5-3 bar

Yêu cầu nguyên lý điều khiển hoạt động như sau:

Chu trình 1: Khi áp suất trong đường ống < 2 bar (kg/cm2) thì 1 bơm 7,5kw sẽ chạy sau 1-2 phút áp suất chưa đạt 3Bar (kg/cm2) thì gọi thêm 1 bơm 7,5kw cùng chạy. Đến khu áp suất đạt 3 Bar thì dừng. Lặp lại chu trình 2 bơm tăng áp chạy, 1 bơm nghỉ , tuần tự bơm 1-2 chạy thì bơm 3 nghỉ, bơm 2-3 chạy thì bơm 1 nghỉ.

Chu trình 2: Bơm (4) ổn áp 2,2kw sẽ duy trì áp suất từ 3-2.5 bar . Khi áp suất trong đường ống giảm từ 3 bar xuống dưới 2,5 thì bơm (4) chạy để bù áp cho đến khi đạt 3bar thì dừng. Nếu bơm bù (4) chạy liên tục 5 phút mà áp suất trong đường ống ko đủ 3bar thì bơm (4) sẽ dừng để áp suất giảm về <2 bar thì hệ thống lặp lại chu trình 1 gọi bơm tăng áp chạy. Bơm (4) bù áp chỉ hoạt động khi 3 bơm tăng áp dừng.

– Áp suất được khống chế bởi 2 công tắc áp suất: Công tắc 1 cài đặt áp suất từ 2 -3 bar (kg) đưa tín hiệu điều khiển cho các bơm tăng áp, Công tắc 2 cài đặt áp suất từ 2.5-3 bar đưa tín hiệu điều khiển cho bơm bù áp.

–Ví dụ: Ban đầu khi áp suất trong đường ống < 2 bar thì bơm số (1) chạy sau 1 phút áp suất chưa đạt thì gọi bơm số (2), bơm số 3 sẽ nghỉ, khi áp suất =3 bar thì bơm số 1 và 2 sẽ dừng, khi áp suất trong đường ống giảm về < 2.5 bar thì bơm số 4 (bù áp) sẽ chạy để đẩy áp suát lên 3 bar . Nếu lưu lượng sử dụng nhiều hơn lưu lượng của bơm (4) sau 5 phút áp suất trong đường ống không đạt 3 bar thì bơm (4) sẽ dừng và bơm số 2 và 3 sẽ chạy lại (bơm số 1 sẽ nghỉ).

Các bơm tăng áp số 1, 2 và 3 hoạt động luân phiên , thời điểm hoạt động chỉ có 2 bơm tăng áp chạy đồng thời và 1 bơm sẽ nghỉ. Thứ tự hoạt động sẽ như sau: 1+2 chạy -> 3 nghỉ. 2+3 chạy-> 1 nghỉ. 1+3 chạy-> 2 nghỉ

Lợi ích khi sử dụng tủ điện biến tần cho hệ thống bơm nước

Việc sử dụng biến tần INVT trong hệ thống tủ điện bơm nước sinh hoạt mang lại nhiều lợi ích vượt trội. Trước hết, hệ thống giúp tiết kiệm năng lượng đáng kể bằng cách điều chỉnh tốc độ bơm theo nhu cầu thực tế, từ đó giảm tiêu thụ điện năng. Đồng thời, biến tần giúp tăng độ bền thiết bị, giảm hao mòn nhờ cơ chế khởi động mềm, tránh tình trạng sốc áp suất trong hệ thống.

Bên cạnh đó, hệ thống đảm bảo vận hành ổn định, duy trì áp suất nước liên tục, đáp ứng nhu cầu sử dụng một cách hiệu quả. Việc tối ưu hóa hoạt động của bơm không chỉ giúp giảm chi phí bảo trì, mà còn hạn chế sự cố, kéo dài tuổi thọ thiết bị.

Tóm lại, hệ thống tủ điện bơm nước sinh hoạt ứng dụng biến tần INVT không chỉ giúp đảm bảo áp suất nước ổn định mà còn mang lại hiệu quả kinh tế cao cho doanh nghiệp. Nếu bạn đang tìm kiếm giải pháp tự động hóa hệ thống bơm nước, hãy liên hệ ngay với chúng tôi để được tư vấn chi tiết!

Hệ thống tủ điện bơm nước sinh hoạt sử dụng biến tần INVT không chỉ giúp đảm bảo áp suất nước ổn định mà còn mang lại hiệu quả kinh tế cao cho doanh nghiệp. Nếu bạn đang tìm kiếm giải pháp tự động hóa hệ thống bơm nước, hãy liên hệ ngay với chúng tôi để được tư vấn chi tiết!
