Hướng dẫn cài đặt biến tần INVT chạy đa cấp tốc độ mới nhất

27/06/2023

Như chúng ta đã biết biến tần INVT có nhiều chức năng để thay đổi tốc độ và người dùng thường mong muốn tìm hiểu cách thức cài đặt biến tần chạy đa cấp tốc độ. Hôm nay, tự động hóa Hoàng Gia chia sẻ cho các bạn bộ tài liệu hướng dẫn cài đặt biến tần INVT chạy đa cấp độ mới nhất trong bài viết này nhé.

Chế độ biến tần chạy đa cấp tốc độ được ứng dụng cho những yêu cầu điều khiển cần thay đổi tốc độ làm việc tại các giai đoạn khác nhau của công nghệ. Động cơ có thể chuyển giữa các mức tốc độ khác nhau, tùy thuộc vào nhu cầu của hệ thống. Điều này giúp tăng sự hiệu quả và chính xác cho việc điều khiển động cơ trong các ứng dụng công nghiệp.

Các bước cài đặt biến tần INVT chạy đa cấp tốc độ

Mỗi loại biến tần sẽ có thông số cài đặt chạy đa cấp tốc độ khác nhau. Tuy nhiên, hầu hết đều thực hiện cài đặt theo quy trình chung như sau:

Bước 1: Bạn phải xác định sơ đồ đấu dây và chân đa cấp tốc độ.

Bước 2: Cài đặt chức năng chạy đa cấp tốc độ.

Bước 3: Cài đặt tần số mong muốn khi kích hoạt biến tần chạy theo chức năng này.

Hướng dẫn chi tiết cách cài đặt biến tần INVT chạy đa cấp tốc độ

Biến tần INVT có thể điều khiển chạy 16 cấp tốc độ cho động cơ. Với việc sử dụng tổ hợp 4 tín hiệu điều khiển đầu vào thì biến tần có thể điều khiển chạy các cấp tốc độ theo mong muốn.

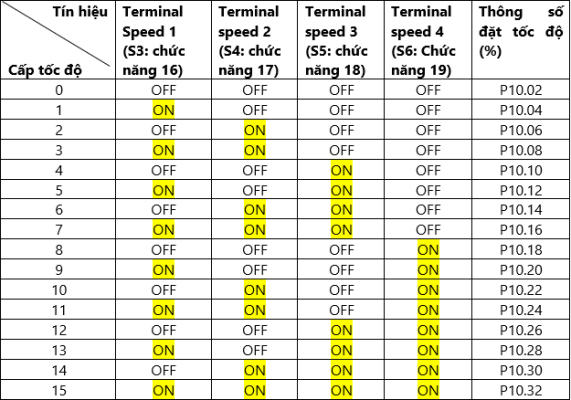

1.1 Bảng tín hiệu điều khiển các cấp tốc độ

1.2 Sơ đồ đấu nối

Biến tần INVT điều khiển motor quay thuận, quay nghịch, điều khiển theo 16 cấp tốc độ (với 4 tín hiệu ngõ vào ON, OFF)

Trong sơ đồ trên, R1, R2, R3, R4, R5, R6 là các tiếp điểm của các relay trung gian, ngõ ra PLC, bo điều khiển… Khi R1 ON biến tần chạy thuận, R2 ON biến tần chạy nghịch. Khi R3, R4, R5, R6 ON hoặc OFF thì tương ứng với các cấp tốc độ trong bảng hình 1.

1.3 Thông số cài đặt

P00.01 = 1                 Chọn RUN/STOP từ terminal

P00.06 = 6                 Chọn nguồn đặt tốc độ bằng kênh điều khiển đa cấp tốc độ

P05.01 = 1                 Chọn chức năng S1: Chạy thuận

P05.02 = 2                 Chọn chức năng S2: Chạy nghịch

P05.03 = 16               Chọn chức năng S3: tín hiệu điều khiển đa cấp tốc độ 1

P05.04 = 17               Chọn chức năng S4: tín hiệu điều khiển đa cấp tốc độ 2

P05.05 = 18               Chọn chức năng S5: tín hiệu điều khiển đa cấp tốc độ 3

P05.06 = 19               Chọn chức năng S6: tín hiệu điều khiển đa cấp tốc độ 4

P10.02 = …%             Phần trăm đặt cấp tốc độ 0

P10.04 = …%             Phần trăm đặt cấp tốc độ 1

P10.06 = …%             Phần trăm đặt cấp tốc độ 2

P10.08 = …%             Phần trăm đặt cấp tốc độ 3

P10.10 = …%             Phần trăm đặt cấp tốc độ 4

P10.12 = …%             Phần trăm đặt cấp tốc độ 5

P10.14 = …%             Phần trăm đặt cấp tốc độ 6

P10.16 = …%             Phần trăm đặt cấp tốc độ 7

P10.18 = …%             Phần trăm đặt cấp tốc độ 8

P10.20 = …%             Phần trăm đặt cấp tốc độ 9

P10.22 = …%             Phần trăm đặt cấp tốc độ 10

P10.24 = …%             Phần trăm đặt cấp tốc độ 11

P10.26 = …%             Phần trăm đặt cấp tốc độ 12

P10.28 = …%             Phần trăm đặt cấp tốc độ 13

P10.30 = …%             Phần trăm đặt cấp tốc độ 14

P10.32 = …%             Phần trăm đặt cấp tốc độ 15

Chú ý:

Phần trăm đặt cấp tốc độ là số dương thì biến tần sẽ chạy thuận, phần trăm đặt cấp tốc độ là số âm thì biến tần sẽ chạy nghịch khi có lệnh chạy cho biến tần.

Phần trăm đặt cấp tốc độ là số phần trăm tương ứng tỷ lệ với tần số Max P00.03.

Trong đó:

f: là tần số cho cấp tốc độ đặt mong muốn

p: là phần trăm đặt cho cho cấp tốc độ

03: là thông số tần số max của biến tần
