Giảm giá!

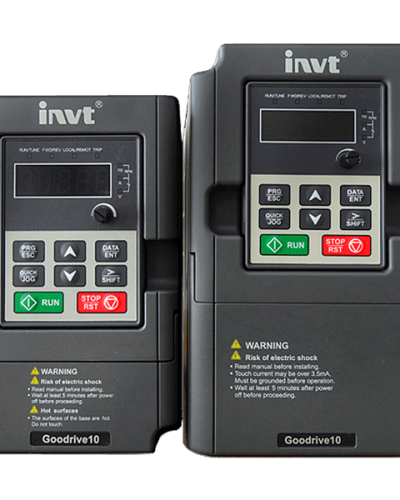

GD10 – Biến tần mini

2.200.000  2.000.000

  • Biến tần INVT GD10 là dòng biến tần đa năng nhỏ gọn, dễ dàng lắp đặt.
  • Sử dụng công nghệ điều khiển vector vòng hở, cho phép máy móc khởi động nhanh hơn, nâng cao công suất máy.
  • Ứng dụng rộng rãi cho máy se sợi, máy thổi, máy đóng gói, máy dán nhãn, máy đóng chai, băng tải cỡ nhỏ, máy rang cà phê, máy chế biến thực phẩm, nông sản, quạt thông gió, bơm… và đặc biệt chuyên dụng cho máy làm nhang.
Liên hệ
  • 02257.105.666
  • kinhdoanh.hoanggia@gmail.com

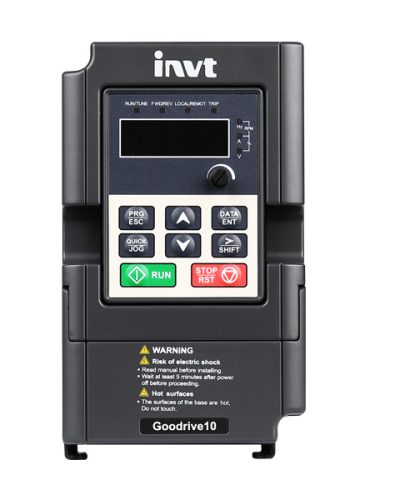

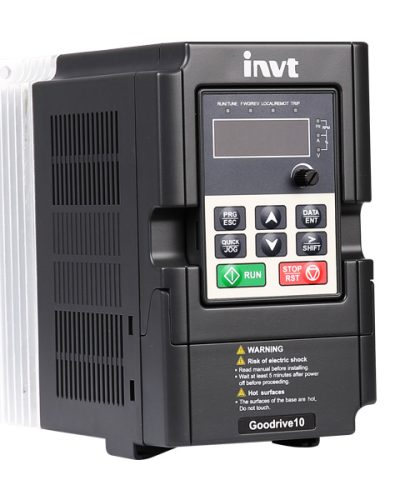

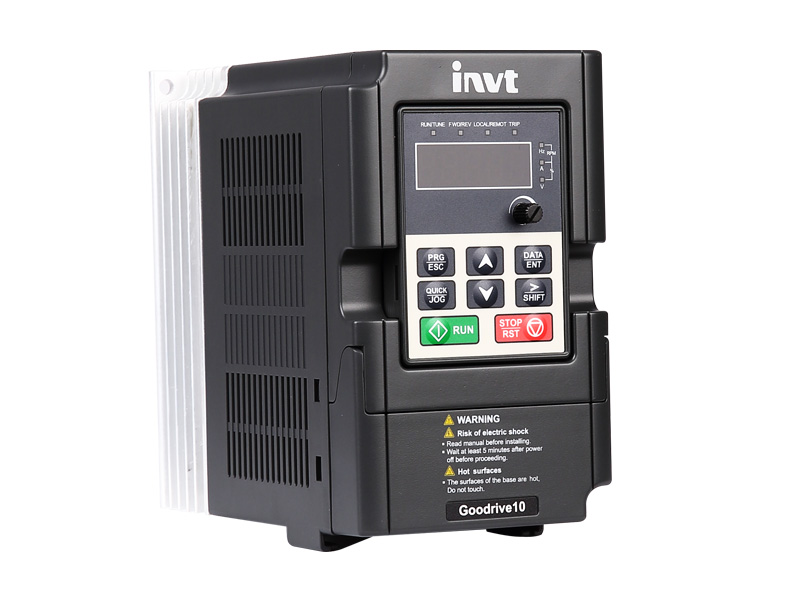

Giới thiệu về Biến tần INVT GD10

Biến tần INVT GD10 là dòng biến tần đa năng dùng cho các ứng dụng chế tạo máy cơ bản cỡ nhỏ với công suất đến 2.2 kW.
Biến tần INVT GD10 nhỏ gọn, tiết kiệm không gian và dễ dàng lắp đặt, thông số cài đặt thân thiện với người dùng.

Biến tần INVT GD10 có dải làm việc điện áp rộng, 1P 220 V±15% và 3P 380 V±15%, phù hợp cả với điều kiện điện áp lưới chập chờn, sụt áp nhiều ở các hộ kinh doanh nhỏ, vùng sâu vùng xa.

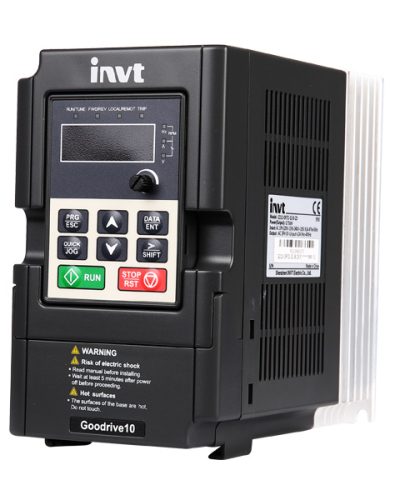

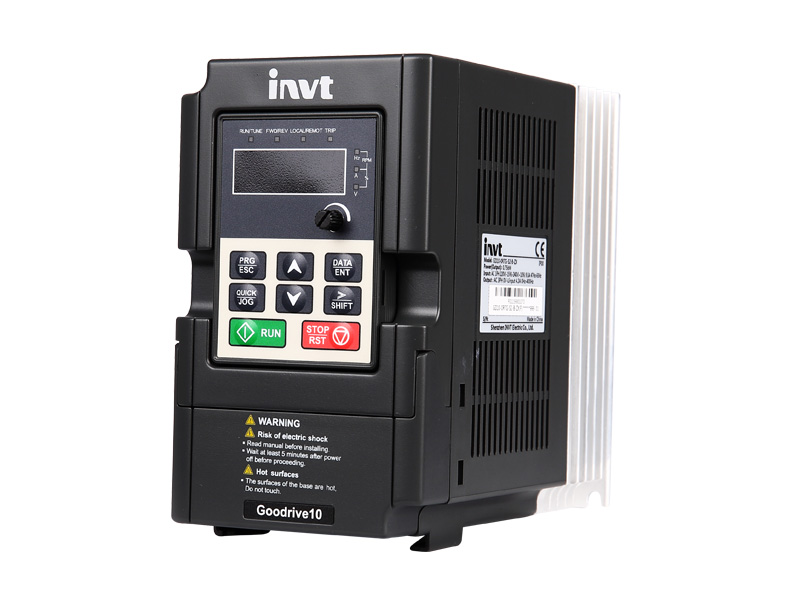

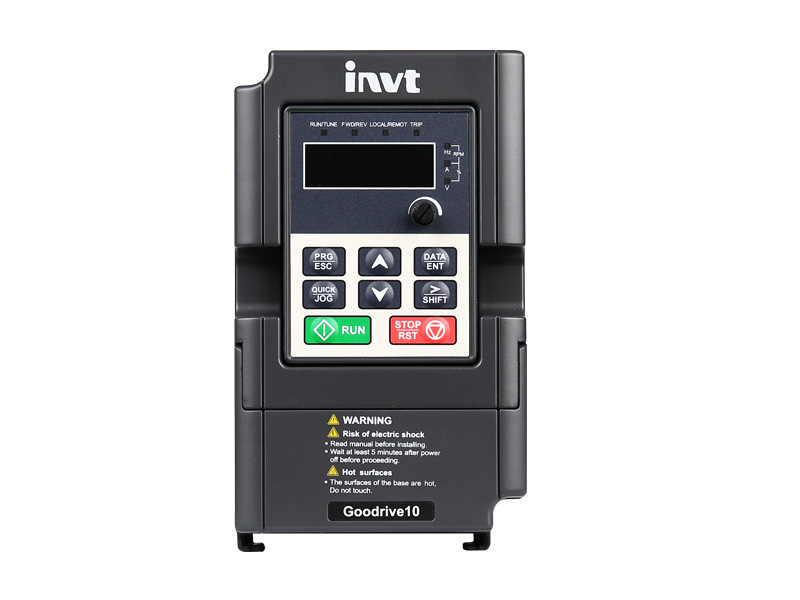

biến tần INVT GD10 - Biến tần mini (góc phải)
biến tần INVT GD10 – Biến tần mini (góc phải)

Dải công suất của Biến tần INVT GD10

  • 1P, 220 VAC, 0.75 kW ~ 2.2 kW
  • 3P, 220 VAC, 0.75 kW ~ 2.2 kW
  • 3P, 380 VAC, 0.75kW ~ 2.2 kW

Chức năng chính của Biến tần INVT GD10

  • Chế độ điều khiển: Điều khiển V/F (SVPWM)
  • Torque khởi động ở 0.5Hz: 140%
  • Điều khiển tốc độ chính xác đến ±0.2%, đáp ứng nhanh <20 ms
  • Truyền thông: Modbus, RS485
  • 1 cấp Công suất (G)
  • Số cổng I/O: 13
  • Bộ lọc EMC: Tích hợp sẵn IEC 61800-3 C3 Filter
  • Điện trở thắng: Braking Unit cho biến tần với công suất từ 37 kW trở xuống.
  • Cuộn kháng DC tích hợp cho công suất từ 18.5kW – 110kW trở nên.
  • Màn hình biến tần/ Keypad : Màn hình biến tần có thể lấy tách rời. (Khoảng cách kéo dài 20m)
  • Chức năng ứng dụng: PLC đơn giản, các cấp tốc độ đặt trước, điều khiển PID, cài đặt linh hoạt V/F, điều khiển thắng, hãm kích từ, chạy tiết kiệm điện…
  • Chức năng bảo vệ : 12 chức năng bảo vệ biến tần và động cơ trước các sự cố như là quá dòng, áp cao, áp thấp, quá nhiệt, mất pha, lệch pha, đứt dây ngõ ra, quá tải v.v.
  • Chứng chỉ, Tiêu chuẩn :

CE hợp chuẩn thị trường châu Âu

Tương thích điện từ: EN 61800-3:2004, 2006/95/EC

An toàn: EN 61800-5-1:2007, 2004/108/EC

Ứng dụng – Giải pháp của Biến tần INVT GD10

Biến tần INVT GD10 là dòng biến tần đa năng được ứng dụng rộng rãi cho máy se sợi, máy thổi, máy đóng gói, máy dán nhãn, máy đóng chai, băng tải cỡ nhỏ, máy rang cà phê, máy chế biến thực phẩm, nông sản, quạt thông gió, bơm… và đặc biệt chuyên dụng cho máy làm nhang.

Biến tần INVT GD10 là dòng biến tần đa năng được ứng dụng rộng rãi cho máy se sợi, máy thổi, máy đóng gói, máy dán nhãn, máy đóng chai, băng tải cỡ nhỏ, máy rang cà phê, máy chế biến thực phẩm, nông sản, quạt thông gió, bơm… và đặc biệt chuyên dụng cho máy làm nhang.
Biến tần INVT GD10 là dòng biến tần đa năng được ứng dụng rộng rãi cho máy se sợi, máy thổi, máy đóng gói, máy dán nhãn, máy đóng chai, băng tải cỡ nhỏ, máy rang cà phê, máy chế biến thực phẩm, nông sản, quạt thông gió, bơm… và đặc biệt chuyên dụng cho máy làm nhang.



Hotline: 02257.105.666

Hãy Yêu cầu Báo giá sản phẩm ngay – Click vào đây để được Báo Giá Nhanh

I/ THÔNG SỐ KỸ THUẬT BIẾN TẦN INVT GD10
ĐẶC TÍNH THIẾT BỊDIỂN GIẢI
 Dải công suất0,75KW ~ 2,2KW
Nguồn điện ngõ vào Điện áp ngõ vào (V)+ AC 1Pha 220V (-15%) ~ 240 (+ 10%) (0.75 ~ 2.2 KW)
+ AC 3Pha 380V (-15%) ~ 440 (+ 10%) (0.75 ~ 2.2KW)
 Tần số ngõ vào (Hz) 50Hz, 60Hz (47 ~ 63Hz)
Nguồn điện ngõ ra Điện áp ngõ ra (V) 0~điện áp ngõ vào
 Tần số ngõ ra (Hz) 0 ~ 400Hz
Loại động cơĐộng cơ không đồng bộ

Đặc tính điều khiển
 Chế độ điều khiển Điều khiển V/F
 Độ phân giải điều chỉnh tốc độ 1:100
 Độ phân giải ngõ vào analog ≤ 20mV
 Độ phân giải ngõ vào số ≤ 2ms.
 Khả năng quá tải 60s với 150% dòng định mức.
10s với 180% dòng định mức.
1s với 200% dòng định mức.
 Nguồn điều khiển tần số Bàn phím, ngõ vào analog, truyền thông Modbus, đa cấp tốc độ: có 16 cấp tốc độ đặt trước, và PID. Có thể thực hiện kết hợp giữa nhiều ngõ vào và chuyển đổi giữa các ngõ vào khác nhau.
 Truyền thông Modbus RTU
Đặc điểm I/O
(tất cả các ngõ vào/ra đều có thể lập trình được, ngõ vào ngõ ra có TIMER)
 Ngõ vào số Có 05 ngõ vào số nhận giá trị ON – OFF, có thể đảo đảo trạng thái NO hay NC.
 Ngõ vào Analog Cổng AI có thể nhận tín hiệu vào từ 0 ~10V/ 0~20mA.
 Ngõ ra Analog Cổng AO có thể phát tín hiệu ra từ 0 ~10V/ 0~20mA.
 Ngõ ra collector hở 1 ngõ ra collector cực hở (Y)
 Ngõ ra Relay Có 1 ngõ
–  RO1A-NO, RO1C-Common.
Chức năng bảo vệ Bảo vệ tới hơn 10 mã lỗi khi xảy ra các sự cố như là quá dòng, áp cao, dưới áp, quá nhiệt, lệch pha, đứt dây ngõ ra, quá tải v.v…


Chức năng đặc biệt

 Chức năng tự ổn áp (AVR) Tự động ổn định điện áp ngõ ra khi điện áp nguồn cấp dao động bất thường.
 Chức năng điều khiển thắng Thắng động năng, thắng kích từ, thắng DC
 Chức năng chuyên dụng cho ngành sợi, dệt Điều khiển chạy tốc độ thay đổi theo chu trình để cuộn sợi.
 Chức năng giúp hệ thống hoạt động liên tục Tự động reset lỗi theo số lần và thời gian đặt trước.
Duy trì hoạt động khi bị mất điện thoáng qua và dải điện áp hoạt động rộng phù hợp với những nơi điện chập chờn.
 Chức năng timer,counter Tích hợp bộ cài đặt thời gian trễ và bộ đếm để phù hợp với các ứng dụng khác nhau.
 Chức năng bù moment Làm tăng đặc tính momen của điều khiển V/F khi động cơ làm việc ở tốc độ thấp.
 Chức năng kiểm tra, giám sát Kết nối máy tính để giám sát quá trình hoạt động cũng như cài đặt thông số cho biến tần nhờ phần mềm INVT Studio V1.0, HCM

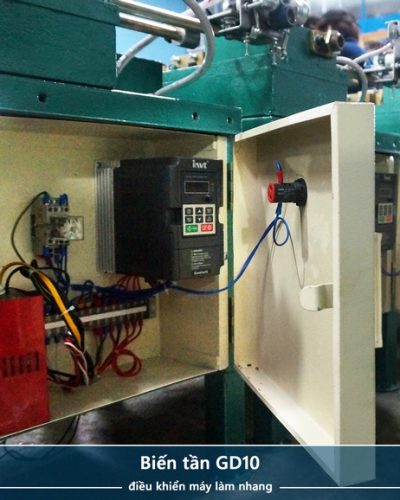

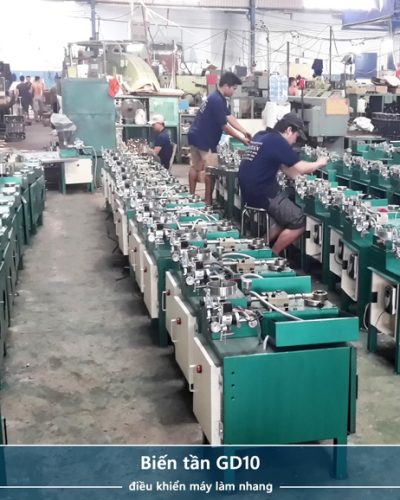

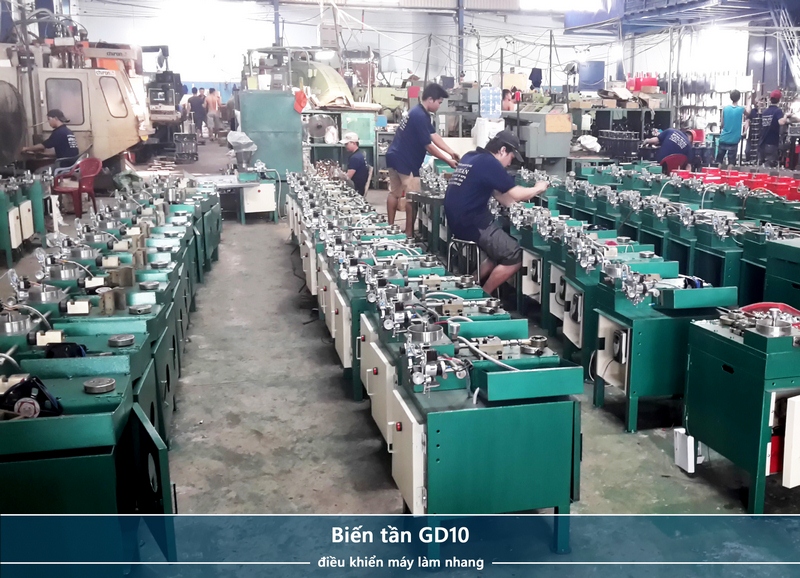

Chức năng chuyên dụng cho máy làm nhang
 Biến tần GD10-0R7G-S2-B-ZX có chức năng chuyên dụng cho máy làm nhang bao gồm:

– Chức năng kiểm soát chống kẹt nhang.
– Reset chế độ kẹt nhang có thể lập trình bằng tay hoặc tự động.
– Khả năng chịu quá tải cao: 300% dòng định mức
– Đáp ứng tăng tốc, giảm tốc nhanh.



II. LỰA CHỌN THIẾT BỊ BIẾN TẦN INVT GD10

a/ Kích thước BIẾN TẦN INVT GD10

Kích thước lắp đặt biến tần INVT GD10
Kích thước lắp đặt biến tần INVT GD10
Công suất
(KW)
Điện áp
(V)
W1
(mm)
W2
(mm)
H1
(mm)
H2
(mm)
D
(mm)
0.71 Pha 220V8575140132134
1.5~2.210089165154153.2
0.7~2.23 Pha 380V10089165154153.2

b/ Chọn MCB, Dây động lực cho BIẾN TẦN INVT GD10

Công suất
(KW)
Điện áp
(V)
Dòng định mức (A)Công suất
Motor
(KW)
MCB
(A)
Cáp động lực
(mm2)
Ngõ vàoNgõ ra
GD10-0R7G-S2-B1Pha 220V9.34.20.75161.5
GD10-1R5G-S2-B15.77.51.5252.5
GD10-2R2G-S2-B24102.2502.5
GD10-0R7G-4-B
3 Pha 380V
3.22.50.75101.5
GD10-1R5G-4-B4.34.21.5102.5
GD10-2R2G-4-B7.15.52.2162.5

c/ Chọn công suất điện trở xả cho biến tần BIẾN TẦN INVT GD10

Công suất
(KW)
Điện áp
(V)
Điện trở xả tại 100% moment thắng (Ω)Công suất (KW)Công suất (KW)Công suất (kW)Điện trở xả nhỏ nhất (Ω)
Thắng 10%Thắng 50%Thắng 80%
GD10-0R7G-S2-B1 Pha 220V1920.110.560.9042
GD10-1R5G-S2-B960.231.11.830
GD10-2R2G-S2-B650.331.72.621
GD10-0R7G-4-B3 Pha 380V6530.110.60.9100
GD10-1R5G-4-B3260.231.11.8100
GD10-2R2G-4-B2220.331.72.654
